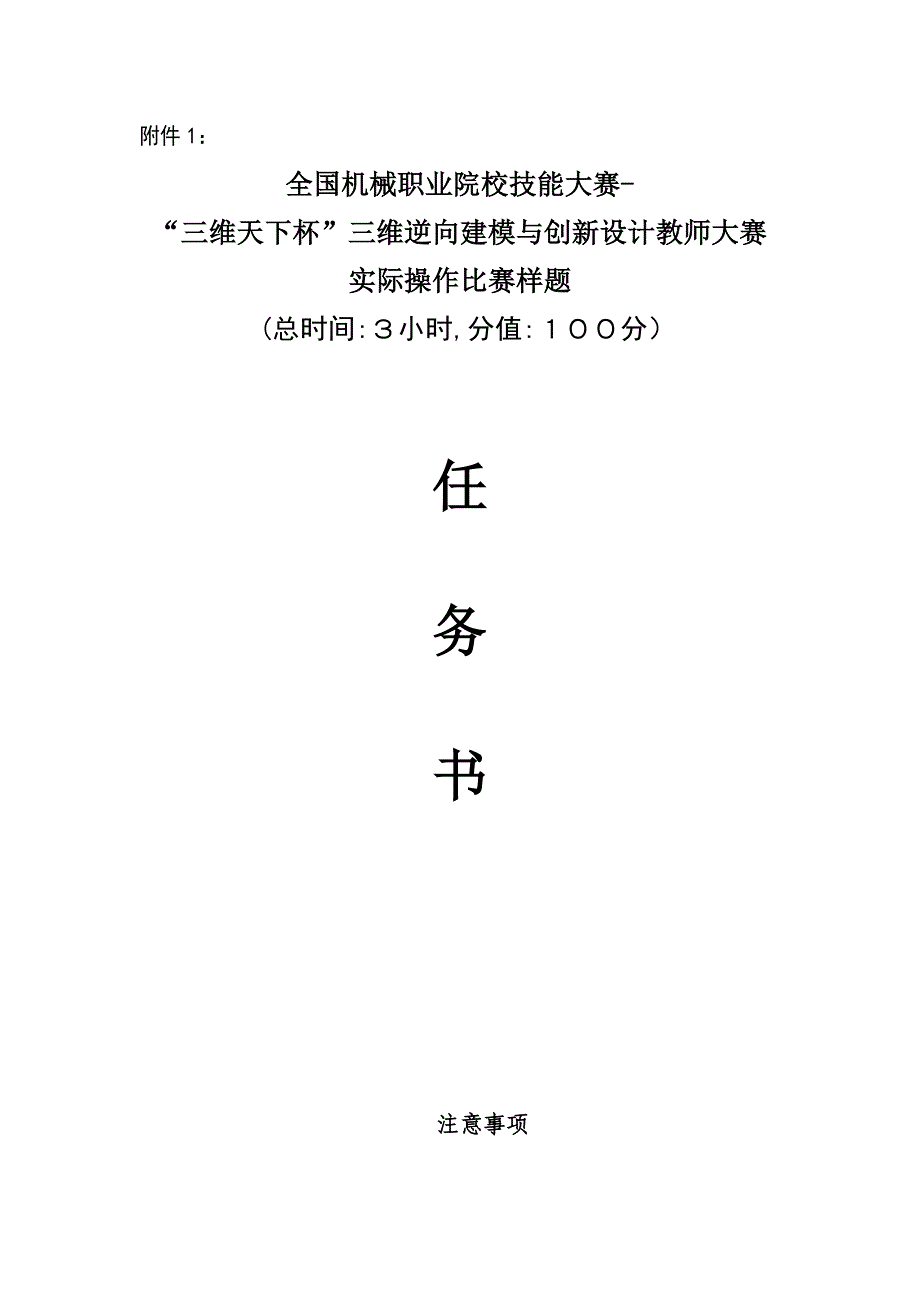

附件1：全国机械职业院校技能大赛-“三维天下杯”三维逆向建模与创新设计教师大赛实际操作比赛样题 (总时间:３小时,分值:１００分）任务书注意事项1．参赛选手在比赛过程中应当遵守有关的规章制度和安全守则，如有违背,则按照有关规定在考试的总成绩中扣除相应分值2.参赛选手的比赛任务书用参赛证号、组别、场次、工位号标记,不得写有姓名或与身份有关的信息，否则视为作弊，成绩无效3．比赛任务书当场启封、当场有效比赛任务书按一队一份分发,竞赛结束后当场收回，不容许参赛选手带离赛场，也不容许参赛选手摘录有关内容,否则按违纪解决４．各参赛队注意，在规定的比赛时间内完毕所有任务，比赛结束时,各选手必须停止操作计算机５.请在比赛过程中注意实时保存文献，由于参赛选手操作不当而导致计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负6.在提交的电子文档上不得浮现与选手有关的任何信息或特别记号，否则将视为作弊7.若浮现歹意破坏赛场比赛用品或影响她人比赛的状况，取消全队竞赛资格８．请参赛选手仔细阅读任务书内容和规定,竞赛过程中如有异议，可向现场裁判人员反映，不得扰乱赛场秩序9．遵守赛场纪律，尊重考核人员,服从安排。
1０.所有电子文献保存在一种文献夹中,命名为“三维造型设计+选手组别＋工位号”,文献夹复制到赛场提供的Ｕ盘移动存储器中，装入信封封好,选手和裁判共同签字确认一、任务名称与时间1． 任务名称:洗车水枪数据采集与再设计2. 竞赛总时间：3小时，任务一限定１小时以内完毕,提前完毕可以继续进入下个任务二、已知条件洗车水枪产品样件弹簧盖喷头 15 CM手柄进水接口 正视 侧视 图1 洗车水枪样件照片(组合件视为一整体)洗车水枪阐明用途:使用不同的喷头可以进行洗车或浇花使用措施:将水管连接到进水接口处，捏住板手，调节好喷头便可进行洗车或浇花三、 数据采集与再设计任务、规定、评分要点和提交物任务一、样品三维数据采集（３0分)参赛选手使用赛场提供的Win3ＤD-M三维扫描装置和样件,高精度完毕给定的洗车水枪样件外观的三维扫描,并且对获得的点云进行相应取舍,剔除噪点和冗余点提交通过取舍后的点云电子文献(格式“SＴL”)及原始扫描文献(格式“ASC”）,文献均命名为“工位号-ｓaｏｍiａo-shｕｉｑianｇ”。
提交位置：在给定的U盘;电脑D盘根目录下建立文献夹；命名为“任务一”,各备份一份，寄存在其她地方无效分值指标分派如下：指标水枪正大面造型水枪背大面造型细节特性及圆角分值1212６评分原则：对选手提交的扫描数据进行尺寸检测；数据的完整性以及解决后的效果、质量进行评分（以点足以建立曲面为原则）注意：标志点处不作评分,未扫描到的部分不能进行补缺任务二、三维建模（５0分) 1.水枪的外观三维建模规定参赛选手选用计算机预装软件，运用“任务一”得到的扫描数据;完毕水枪的外观三维建模注意： （1） 进水接口配件省略不做;喷头及弹簧盖上的细节花纹不做，做成光顺即可 （2） 除已经阐明不需做的特性除外，其他严格按照实际状况完毕3） 大面造型规定拆分合理,在公差范畴内尽量光顺４）提交水枪数字模型的建模原文献及“STP”格式文献；及对齐坐标后用于建模的“STL”格式文献，文献均命名为“工位号－ｊiａnmｏ-shuiｑiang”提交位置：在给定的Ｕ盘;电脑Ｄ盘根目录下建立文献夹;命名为“任务二”，各备份一份,其他地方寄存无效分值指标分派如下：指标水枪大面造型细节特性倒角分值368６评分原则：将选手创立的模型与扫描三维模型数据进行比对,平均误差不不小于0.08。
在公差范畴内造型曲面质量好、合理拆分、面与面之间拟合度高为得分平均误差不小于0．２0不得分,中间状态酌情给分注意:严禁整体拟合方式建模,严禁用建模完的三维模型导出STL格式文献任务三、产品创新设计（20分)根据“任务二”建模完毕的数字模型,进行构造功能、造型的创新设计，具体规定见正式赛题注意:以上创新设计方案,不仅要在三维图上展示出来,并且还要按创新设计阐明规定,分别进行描述可采用文字结合插图的方式，言简意赅阐明创新设计思想根据职业能力规定,阐明为什么这样创新设计，并填写创新设计阐明表（随试题发放)中规定:字体工整,文面干净提交的成果涉及：1.三维创新设计的原文献和“STP”格式文献（规定保存整体装配成果)，文献命名为“工位号－sheji”提交位置:在给定U盘，并在电脑D盘根目录下建立文献夹,命名为“任务三”，作为备份，其他地方寄存无效２.创新设计阐明装入给定的贴有“工位号”的信封内阐明文献上和信封上不准书写任何记号、图案等文字。
