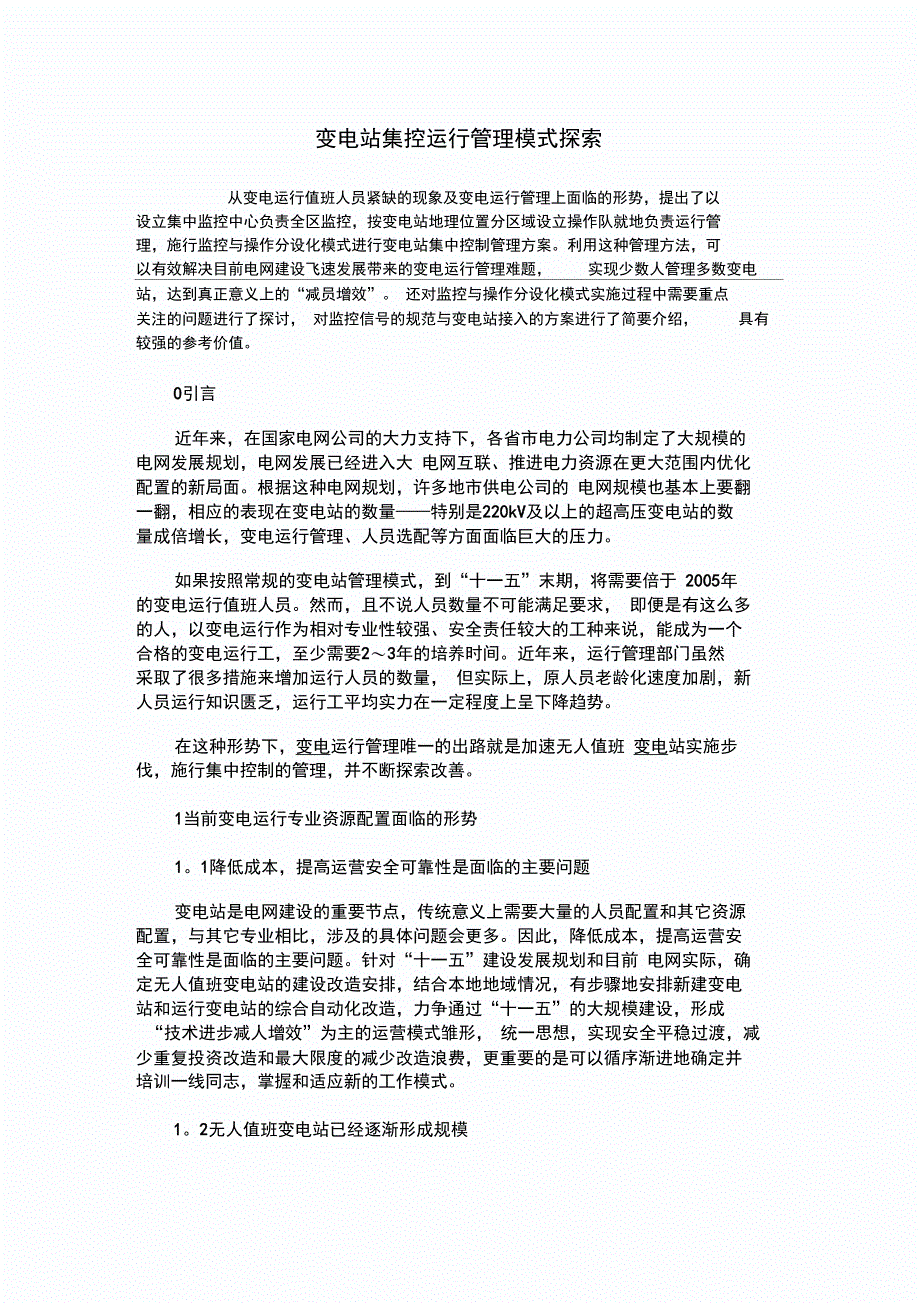

变电站集控运行管理模式探索从变电运行值班人员紧缺的现象及变电运行管理上面临的形势，提出了以 设立集中监控中心负责全区监控，按变电站地理位置分区域设立操作队就地负责运行管 理，施行监控与操作分设化模式进行变电站集中控制管理方案利用这种管理方法，可 以有效解决目前电网建设飞速发展带来的变电运行管理难题， 实现少数人管理多数变电站，达到真正意义上的“减员增效” 还对监控与操作分设化模式实施过程中需要重点 关注的问题进行了探讨， 对监控信号的规范与变电站接入的方案进行了简要介绍， 具有较强的参考价值0引言近年来，在国家电网公司的大力支持下，各省市电力公司均制定了大规模的 电网发展规划，电网发展已经进入大 电网互联、推进电力资源在更大范围内优化 配置的新局面根据这种电网规划，许多地市供电公司的 电网规模也基本上要翻 一翻，相应的表现在变电站的数量——特别是220kV及以上的超高压变电站的数 量成倍增长，变电运行管理、人员选配等方面面临巨大的压力如果按照常规的变电站管理模式，到“十一五”末期，将需要倍于 2005年 的变电运行值班人员然而，且不说人员数量不可能满足要求， 即便是有这么多 的人，以变电运行作为相对专业性较强、安全责任较大的工种来说，能成为一个 合格的变电运行工，至少需要2〜3年的培养时间。
近年来，运行管理部门虽然 采取了很多措施来增加运行人员的数量， 但实际上，原人员老龄化速度加剧，新 人员运行知识匮乏，运行工平均实力在一定程度上呈下降趋势在这种形势下，变电运行管理唯一的出路就是加速无人值班 变电站实施步 伐，施行集中控制的管理，并不断探索改善1当前变电运行专业资源配置面临的形势11降低成本，提高运营安全可靠性是面临的主要问题变电站是电网建设的重要节点，传统意义上需要大量的人员配置和其它资源 配置，与其它专业相比，涉及的具体问题会更多因此，降低成本，提高运营安 全可靠性是面临的主要问题针对“十一五”建设发展规划和目前 电网实际，确 定无人值班变电站的建设改造安排，结合本地地域情况，有步骤地安排新建变电 站和运行变电站的综合自动化改造，力争通过“十一五”的大规模建设，形成“技术进步减人增效”为主的运营模式雏形， 统一思想，实现安全平稳过渡，减少重复投资改造和最大限度的减少改造浪费，更重要的是可以循序渐进地确定并 培训一线同志，掌握和适应新的工作模式2无人值班变电站已经逐渐形成规模随着计算机技术的飞速发展，信息技术的大量应用，提高了监控系统、远动 工作站运行的可靠性监控信号显示趋于集中化、人性化、易于监视化，此举大 大减轻了监控人员的工作量；采用电量结算系统实现远方自动抄表， 减少了值班 工作量。
一次设备稳定性、可靠性的大幅提高，减少了设备停运检修的操作量 状态 检修、集中检修等管理模式的采用，使得单一变电站日常操作大规模减少，少量 运行人员即可满足多站操作、巡视等工作的需要目前，无人值班变电站的数量已初具规模，如何更好的利用这种规模效应来 解决目前存在的普遍问题并不断提高公司运营效益和值班人员薪酬水平是迫在 眉睫的问题3随着电网建设快速发展，专业高度分化和协同是将来流程再造的重点目前多数供电企业的机构设置，基本上是按照传统专业设置的，一定程度上 存在资源共享度低和工作界面空白的问题 在变电站总量和输配电总规模翻番的 情况下，当前的管理模式存在的问题会更加突出 为了解决这个问题，一是要逐 步重视一线技术力量的配置，切实解决一线技术和管理问题，如“双师配置”（一 线班组工程师和技师），推动一线班组的主动管理和创新二是提高资源共享， 针对传统设置，逐步努力推动流程再造，向专业高度分化的方向发展，努力实现 “流水作业”三是充分利用社会资源，帮助解决长期困扰运行管理部门的“积 累”问题，如对非核心和没有安全风险的一般维护保障类工作， 从长远发展角度看，适合走“外援”的路子，达到“减负”和节约成本的目的。
在变电站建设的过程中，可按照“精、准、细、严”四个字，“细化、量化、 流程化、标准化、协同化、严格化、制度化、精益化”八个化梳理、总结、反思 和提高例行性工作如大型工作的操作准备流程化、协同化和精益化；例行工作 细化、量化；后勤服务标准化和制度化等等随着 电网建设的快速发展，一个专 业高度分化、协同细化、程序复杂化的现代企业正一步步得以实现，传统的管理 思维和手段必须得到及时的更新， 变电运行管理也必须跟上和主动适应这一变 化2变电站集中控制运行模式介绍现阶段，变电站集控运行模式大致分为以下几种情况1监控与操作一体化这种模式对每个运行值班员素质的要求比较高 集控中心值班员除了每天的 日常监盘、操作、巡视、事故处理及调压工作外，还有环境卫生小型维护和兼职 司机等各变电站全部工作这种模式的弊端一是运行工的工作很繁杂， 虽然采用了集控的模式，但实际 工作与单一的变电站管理没有很大的区别二是这种模式适合于少量 变电站的集中控制，变电站多时，需要分别设为数个集控中心，这样同时需要进行监控的人 员数量较大2监控与操作分设化设立统一的集中监控中心，负责对全部变电站的远程实时监控工作，并负有 一定的操作职能及联系职能，如在后台进行设备“运行”与“冷备用”之间的部 分操作，转达计划操作预令，进行紧急事故处理与汇报等。
运行操作班分区域配 置，就近负责变电站的操作、工作许可及验收、事故处理、巡视及其它运行管理这种模式促进了变电运行专业内部职能的划分，司职更加分明由于设立统 一的集中监控中心，在增加变电站的同时不需要增加 监控人员数量，所以这种运 行模式在变电站达到一定规模时，减人增效的特点最显著随着新变电站的集中 大量增加，减人增效作用愈发凸现3监控管理区域化将监控设立在调度，实现监控与调度一体化，由调度人员司职 监控或由监控 人员司职监控范围内的设备调度变电运行人员负责操作、巡视等其他工作这种模式将监控和调度合为一体，有利于人力资源的合理优化配置，极大程 度上保证了调度、监控的和谐统一，缩短了调度命令的传达转化时间和过程， 减 少了事故、异常处理时间，有利于电网的安全运行这种模式一定程度上可视为 监控与操作分设化的延伸，但这种模式与目前国家 电网调度模式不太适应，实际 适合于110kV及以下电压等级 变电站特别密集的地区或220kV调度权限下放地区 调度的区域进行实施3监控与操作一体化与分设化的人员需求分析从值班人员数量角度分析，如果一个供电公司所辖 变电站按70个考虑，按 照监控与操作一体化的模式，需要建设10个左右集控中心，每个 监控中心每天 2人进行监控工作，每天仅监盘人员就需20人，按三班制计算，共需60人完成 监控工作。
如果按监控与操作分设化模式，建立一个集中监控中心，每值2人监 盘，按五班制（监控变电站数量越多，连续值班时间应越短）需 10人，白天工 作繁忙期间加强值班力量3人，配正副站长技术员各一人合计需 16人，比一体 化模式减少44人，变电站数量越多，可减少的人员越多从值班人员质量角度分析，在值班员紧缺岗位丰富的情况下，为了使值班队 伍搭建起来，就需要设立足够数量的值班长与正值，有些离值班长或正值岗位标 准尚有一定差距的值班员由于值班的需求不得不被批准走上这些重要岗位， 这样形成一个相对的值班员市场，同时给值班员造成一种不学习或稍微进步也照样被 重用的错觉如果采用管理模式变更，在满足值班的情况下来减少岗位需求， 形 成一个相对的岗位需求市场，在满足岗位标准要求的众多值班员中优中选优来竞 争重要岗位，可促进值班员技术水平的大幅提高 按上段所述监控与操作一体化 模式中，60个监控的值班员中，最少要30个正值及以上人员才能满足值班需求，而在监控与操作分设化模式中，16个监控值班员中，10个左右的正值及以上人 员就可以满足值班需求，这样竞争与绩效可以很好地引入并发挥其积极作用同时，建立集控中心越多，监控主站就越多、也就越分散，维护量越大。
而 设立一个监控中心，位置可就近选择于调度通信大楼， 监控人员工作生活便利, 主站设施维护管理方便，各级领导和管理人员能随时获取所需的 电网运行信息承接以上分析，监控与操作分设化的变电站集中控制模式是解决3〜10年内 变电运行管理面临问题比较好的方法4监控与操作分设化模式建设过程中需要重点关注的一些具体问题及解决41监控主站系统及信号分类监控主站系统是一个集中 监控中心的核心，同时也是最庞杂的数据处理中心 和显示终端，因此需要适用范围广，配置灵活，先进、可靠、实用、方便，能为 集控系统的稳定运行、实时监视、可靠操作提供了强大支撑和有力保障在监控过程中，最令值班人员头疼的就是 监控信号的规范性，由于监控变电 站数量庞大，各种信息数量很大，特别是事故情况下，很多信息可能来不及看就 被接踵而来的其它信息冲入历史数据库所以需要对监控系统收集到的各种信息 进行规范与分层分类整理，使得信息干净，查询一目了然在变电站信号规范上，可采用以下分类方法：(1) 告知信号一一仅作为 监控人员普通性知晓信号，可不用做过多注意， 如一次设备的位置信号，远方、就地操作把手位置信号，电机运转，切换继电器 同时动作等；(2) 异常信号一一设备或保护装置有问题需引起 监控人员注意并马上处理， 如保护装置异常，测控装置异常，压力闭锁或异常，打压超时，电压回路断线， 控制回路断线，储能回路电源异常，过负荷，轻瓦斯动作，收发信机动作，小电 流接地，直流系统异常等；(3) 事故信号一一变电站出现跳闸等事故，需要马上汇报调度及通知操作 队人员立刻进行处理，如事故总动作，烟雾报警装置动作，作用于跳闸的保护动 作，重合闸动作，低周保护及其他一些自动装置动作等。
这些信号的规范可有效 减轻监控人员的工作压力2变电站的接入及调试集中监控中心的组建和 变电站的接入不是短时间内能够完成的工程, 应做好 一个制定目标分步实施的长期发展规划 具体操作上可先组建集中 监控中心，原无人值班变电站直接接入监控中心，新建变电站在投运前接入，而后根据电网建 设发展和技术改造进展情况分步实施的方式将其它分散 变电站接入因供电可靠性的要求，不可能在变电站接入调试时全部进行停电工作，因此 可采用如下调试方法：（1）安全措施：将所有遥控压板脱开，将所有开关的远方就地切换开关打 至就地位置，所有开关由 监控中心进行置反做遥控试验；（2） 遥信调试方法：110kV及以上保护及测控装置一般为分开的，可采用 测控装置输入端遥信短接方法与当地监控机核对遥信点号，35k V及以下一般为 保护测控一体化装置，需申请停电进行遥信核对；（3） 遥控调试方法：110kV及以上的测控装置，在测控装置面板上查看分 合动作信号灯核对遥控点号，35kV及以下的保护测控一体化装置，使用合格的高内阻万用表，逐个在保护测控一体化装置遥控压板上测量遥控脉冲， 进行遥控点号的核对；（4） 遥测量与当地后台机核对。
43调度模式的转变在现阶段，各级调度范围内的命令由调度值班员直接下达 变电站，在施行无 人值班之后，调度发令及受理模式应当进行如下转变变电站的正常操作令可由调度先下预令到集中 监控中心，监控中心值班员将 预令下到操作队，操作队提前进行准备，并在预令规定的时间内到达操作地点后， 直接与相关调度联系操作，接受并汇报正式操作命令事故情况下，可由集中监控中心先将主要故障信息立即汇报调度， 同时通知 相关操作队立即赶赴现场进行检查，操作队到达现场后将直接与相关调度联系4规章制度的制订在分工方面，集中监控中心与操作队之问的分工和责任应划分明确， 减少模 糊职责概念，各司其职，减少推诿扯皮现象，各自包好自己的责任田在值班制度方。
