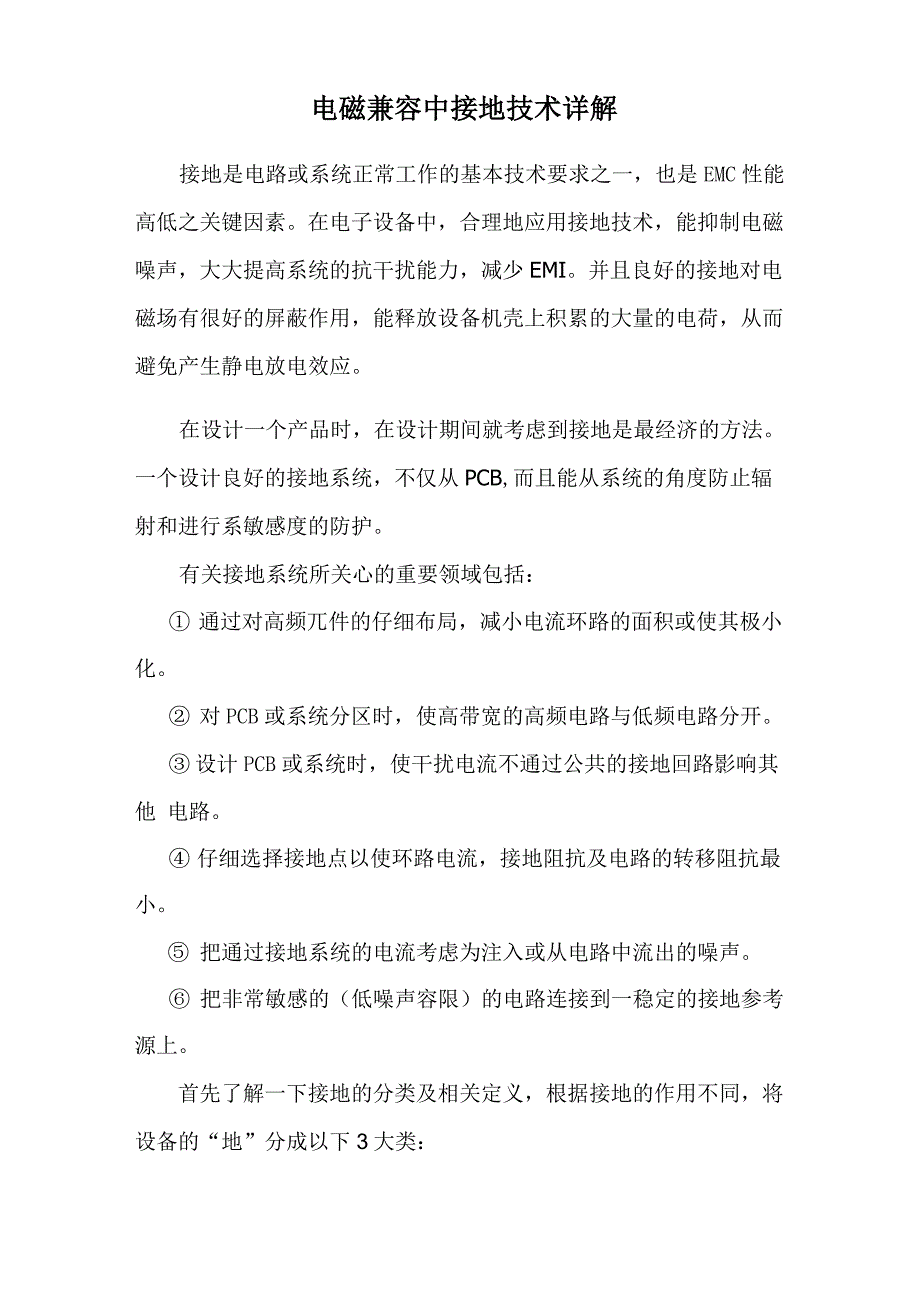

电磁兼容中接地技术详解接地是电路或系统正常工作的基本技术要求之一，也是EMC性能 高低之关键因素在电子设备中，合理地应用接地技术，能抑制电磁 噪声，大大提高系统的抗干扰能力，减少EMI并且良好的接地对电 磁场有很好的屏蔽作用，能释放设备机壳上积累的大量的电荷，从而 避免产生静电放电效应在设计一个产品时，在设计期间就考虑到接地是最经济的方法 一个设计良好的接地系统，不仅从PCB,而且能从系统的角度防止辐 射和进行系敏感度的防护有关接地系统所关心的重要领域包括：① 通过对高频兀件的仔细布局，减小电流环路的面积或使其极小 化② 对PCB或系统分区时，使高带宽的高频电路与低频电路分开③ 设计PCB或系统时，使干扰电流不通过公共的接地回路影响其他 电路④ 仔细选择接地点以使环路电流，接地阻抗及电路的转移阻抗最 小⑤ 把通过接地系统的电流考虑为注入或从电路中流出的噪声⑥ 把非常敏感的（低噪声容限）的电路连接到一稳定的接地参考 源上首先了解一下接地的分类及相关定义，根据接地的作用不同，将 设备的“地”分成以下3大类：工作地工作接地是为电路正常工作而提供的一个基准电位该基准电位 可以设为电路系统中的某一点、某一段或某一块等。
当该基准电位不 与大地连接时,视为相对的零电位这种相对的零电位会随着外界电 磁场的变化而变化,从而导致电路系统工作的不稳定当该基准电位 与大地连接时,基准电位视为大地的零电位而不会随着外界电磁场的 变化而变化根据电路的性质，将工作接地分为不同的种类，比如直流地、交 流地、数字地、模拟地、信号地、功率地、电源地等上述不同的接 地应当分别设置这里重点介绍信号地和功率地：信号地是各种物理量的传感器和信号源零电位的公共基准地线 信号地的较好定义是信号流回源的一个低阻抗路径这个定义突出了 电流的流动当电流流过有限阻抗时，必然会导致电压降，因此这个 定义反映了实际地线上的电位情况功率地是负载电路或功率驱动电路的零电位的公共基准地线由 于负载电路或功率驱动电路的电流较强、电压较高，所以功率地线上 的干扰较大因此功率地必须与其它弱电地分别设置安全地安全接地即将机壳接大地一是防止机壳上积累电荷，产生静电 放电而危及设备和人身安全；二是当设备的绝缘损坏而使机壳带电时 促使电源的保护动作而切断电源，以便保护工作人员的安全有时，为防止雷击而设置避雷针,以防止雷击时危及设备和人身 安全为安全考虑,要直接接在大地上。
出于电磁兼容需要接地 除了设备工作和安全保护之外，有时设计人员对设备还需要采取 一些措施，比如屏蔽、滤波等，这些也是需要接地的，因此有时还用 到下面的地1）屏蔽接地：电路之间由于寄生电容必须进行必要的隔离和 屏蔽，提供给这些隔离和屏蔽的金属的地线屏蔽与接地应当配合使 用，才能起到屏蔽的效果屏蔽接地主要包括电路的屏蔽罩接地、电 缆的屏蔽层接地和系统的屏蔽体接地2）滤波接地：滤波器中一般都包含信号线和电源线到地的旁 路电容，提供给这些旁路电容的接地，如果不接地，这些旁路电容就 出于悬浮状态，起不到旁路的作用3）噪声和干扰抑制：对内部噪声和外部干扰的控制需要设备 和系统上的许多点与地相连，从而为干扰信号提供最低阻抗的通道4）静电接地：非导电用的导体器件接地，泄放静电和防止接 受无线电波再发射根据上述的接地分类情况，我们发现其实接地的真正功能主要有 两个，那就是提供安全和信号“零电位”两种作用，因此可以更通俗 易懂的将接地分为“安全地”和“信号地”两种安全地是为了设备 电气安全，一般与大地相连,保证接地的设备与大地处于同一个电位； 信号地是为了电路能够正常工作，不一定与大地相连接，可以是任何 定义为电位参考点的位置。
8.1.3接地方式接地没有一个很系统的理论或模型，人们在考虑接地时只能依靠 他过去的经验或从书上看到的经验接地的方法很多，具体使用那一 种方法取决于系统的结构和功能接地的方式可以分为三种：单点接 地，多点接地和混合接地其中单点接地可以分为串联单点接地和并 联单点接地两种，如图所示信号接地方式单点接地单点接地连接是指在产品的设计中，接地线路与单独一个参考点 相连，该点常常以地球为参考，如图所示单点接地要求每个电路只接地一次，并且接在同一点，并设置一 个安全接地螺栓，防止来自两个不同子系统（有不同的参考电平）中 的电流与射频电流经过同样的返回路径，从而导致共阻抗耦合为防止工频和其它杂散电流在信号地线上产生干扰，信号地线应与功率地线和机壳地线相绝缘且只在功率地、机壳地和接往大地的接地线的安全接地螺栓上相连（浮地式除外）单点接地工作频率低（vlMHz）的采用单点接地式，这意味着分布传输阻 抗的影响是极小的单点接地有两种类型，一种是串联单点接地，另一种是并联单点 接地如图8-3所示单点接地的分类串联单点接地的干扰：A 点的电位是：V 二(I + I + I ) RA 1 2 3 1B 点的电位是：V 二(I + I + I ) R + (I + I ) RB 1 2 3 1 2 3 2C 点的电位是：V 二(I +1 + I ) R + (I + I ) R + I RC 1 2 3 1 2 3 2 3 3从公式中可以看出，A、B、C各点的电位是受电路工作电流影响 的，随各电路的地线电流而变化。
尤其是C点的电位，十分不稳定串联接地是一个串级链结构，这种结构允许各个子系统的接地参 考之间公共阻抗耦合，会出现较严重的共模耦合噪声，同时由于对地 分布电容的影响，会产生并联谐振现象，大大增加地线的阻抗这种接地方式虽然有很大的问题，却是实际中最常见的，因为它 十分简单如果存在多种不同功率等级的电路，那么就不能采用这种 接地技术，因为大功率电路产生大的回地电流，将影响低功率器件和 电路如果说一定要采取这种接地方法，那么最敏感的电路必须直接 设置在电源输入位置处(A点)，这点电位是最稳定的，并且尽量远离低功率器件和电路另外，从前面讨论的放大器情况知道，功率输 出级要放在A点，前置放大器放在B、C点解决这个问题的方法是并联单点接地并联单点接地即所有的器 件的地直接接到地汇接点，然而并联单点接地需要较多的导线，而且 因为每个电流返回路径可能有不同的阻抗而导致接地噪声电压的加 剧当多个印刷电路板采用这种并行方式连接到一起时，产品不能通 过辐射检验设计者在使用这种布局时，应使每条回地路径上的电感 值大致相同（实际很难做到），从而对电路运行的影响不会出现多谐 振实际的情况中可以灵活采用这两种单点接地方式，比如如图8-4 所示，可以将电路按照特性分组，相互之间不易发生干扰的电路放在 同一组，相互之间容易发生干扰的电路放在不同的组。
组内采用串联 单点接地，不同组的接地采用并联单点接地这样，既解决了公共阻 抗耦合的问题，又避免了地线过多的问题但是绝不要使功率相差很 大的电路或噪声电平相差很大的电路共用一段地线并联串联单点接地的混合方案使用单点接地技术，除了射频辐射耦合外，也可能发生串扰，这 取决于电流返回路径之间物理间距的大小串扰存在的程度取决于返 回信号的频率范围，高频元件比低频元件的辐射更严重单点接地技术常见于音频电路、模拟设备、工频及直流电源系统， 还有塑料封装的产品虽然单点接地技术通常在低频采用，但有时它 也应用于高频电路或系统中，当设计者们清楚不同的接地结构中存在 的所有有关电感的问题时，这种应用是可行的多点接地多点接地就是所有电路的地线接到公共地线的不同点，一般电路 就近接地如图所示，设备内电路都以机壳为参考点，而各个设备的机壳又都以 地为参考点这种接地结构能够提供较低的接地阻抗在这种接地的 方式的缺点是形成各种地线回路，造成地环路干扰，这对设备内同时 使用的具有较低频率的电路会产生不良影响多点接地工作频率高（〉30MHz ）的采用多点接地式（即在该电路系统中，用一块接地平板代替电路中每部分各自的地回路），为了减小电感，要求地线的长度尽量短，在频率很高的系统中，通常接地线要控制在几毫米的范围内。
每根接地线的长度小于信号波长的 1/20屯賂］ 屯略2 屯賂三儀银（减小表面中.PH）建野搭按（减小I也議阻抗） 逾仝庭扳f滅小电盛）J也钱阻抗一定保持很小.多点接地的公共阻抗耦合问题多点接地时容易产生公共阻抗耦合问题在低频的场合，通过单点接地可以解决这个问题但在高频时，只能通过减小地线阻抗（减 小公共阻抗）来解决在导体表面镀银能够降低导体的电阻，如图所 示通用的经验法则是，对于低于 1MHz 的频率来说，优选单点接 地假设信号是上升沿长、频率低的信号，频率介于 1MHz 到 10MHz 之间，这时也只有当最长的走线或接地引线长小于波长的 1/20 时， 才可用单点接地，而且每条走线的线长都应考虑在内多点接地可以 减少噪音产生电路与 0V 参考点之间的电感，原因是存在许多并行 RF 电流回路，即使在 0V 参考点上有许多并联接地线，仍旧可能会 在两个接地引线之间产生接地环路这些接地环路容易感应ESD磁 场能量或者容易产生EMI辐射混合接地混合接地则是结合了单点接地和多点接地的综合应用，既包含了 单点接地的特性，又包含了多点接地的特性一般是在单点接地的基 础上再通过一些电感或电容多点接地（如图8－7 所示），它是利用 电感、电容器件在不同频率下有不同阻抗的特性，使地线系统在不同 的频率下具有不同的接地结构，主要适用于工作在混合频率下的电路 系统。
比如对于电容耦合的混合接地策略中，在低频情况时，对于直 流，电容是开路的，等效为单点接地，而在高频下则利用电容对交流 信号的低阻抗特性，电容是导通的，整个电路表现为多点接地昔通务点橫地皑塾辅台混営爵地芯片1菩片2—T1T1电容嶽育漩含接地混合接地频率在1MHz〜10MHz之间，采用混合接地当许多相互连接的设备体积很大（设备的物理尺寸和连接电缆与 任何存在的干扰信号的波长相比很大）时，就存在通过机壳和电缆的 作用产生干扰的可能性当发生这种情况时，干扰电流的路径通常存 在于系统的地回路中混合接地系统在不同的频率呈现不同的接地结构a)(b)混合接地举例图a是一个系统工作在低频状态，系统串联单点接地但这个系 统暴露在高频强电场中，因此屏蔽电缆需要双端接地所以，对于电 缆中传输的低频信号，系统是单点接地的，而对于电缆屏蔽层中感应 的高频干扰信号，系统是多点接地的接地电容的容量一般在10nF 以下，取决于需要接地的频率要注意电容的谐振问题，在谐振点电 容的容抗最小图b所示的是一个系统受到地环路电流的干扰如果将设备的安 全地断开，地环路就被切断，可以解决地环路电流干扰但是出于安 全的考虑，机箱必须接到安全地上。
所以，对于频率较高的地环路电 流，地线是断开的，而对于50Hz的交流电，机箱都是可靠接地的浮地浮地就是不接大地，设备地线系统在电气上与壳体构件的接大地系统相互绝缘，如图8—9所示，是一种悬浮的方式其目的是将电路 或设备与公共地或可能引起环流的公共导线隔离开来，从而抑制来自 接地线的干扰其优点是该电路不受大地电性能的影响；其缺点是该 电路易受寄生电容的影响，而使该电路的地电位变动和增加了对模拟 电路的感应干扰，因此浮地的效果不仅取决于浮地的绝缘电阻的大小 而且取决于浮地的寄生电容的大小和信号的频率；由于设备不与大地 直接相连，容易出现静电积累现象，这样。
