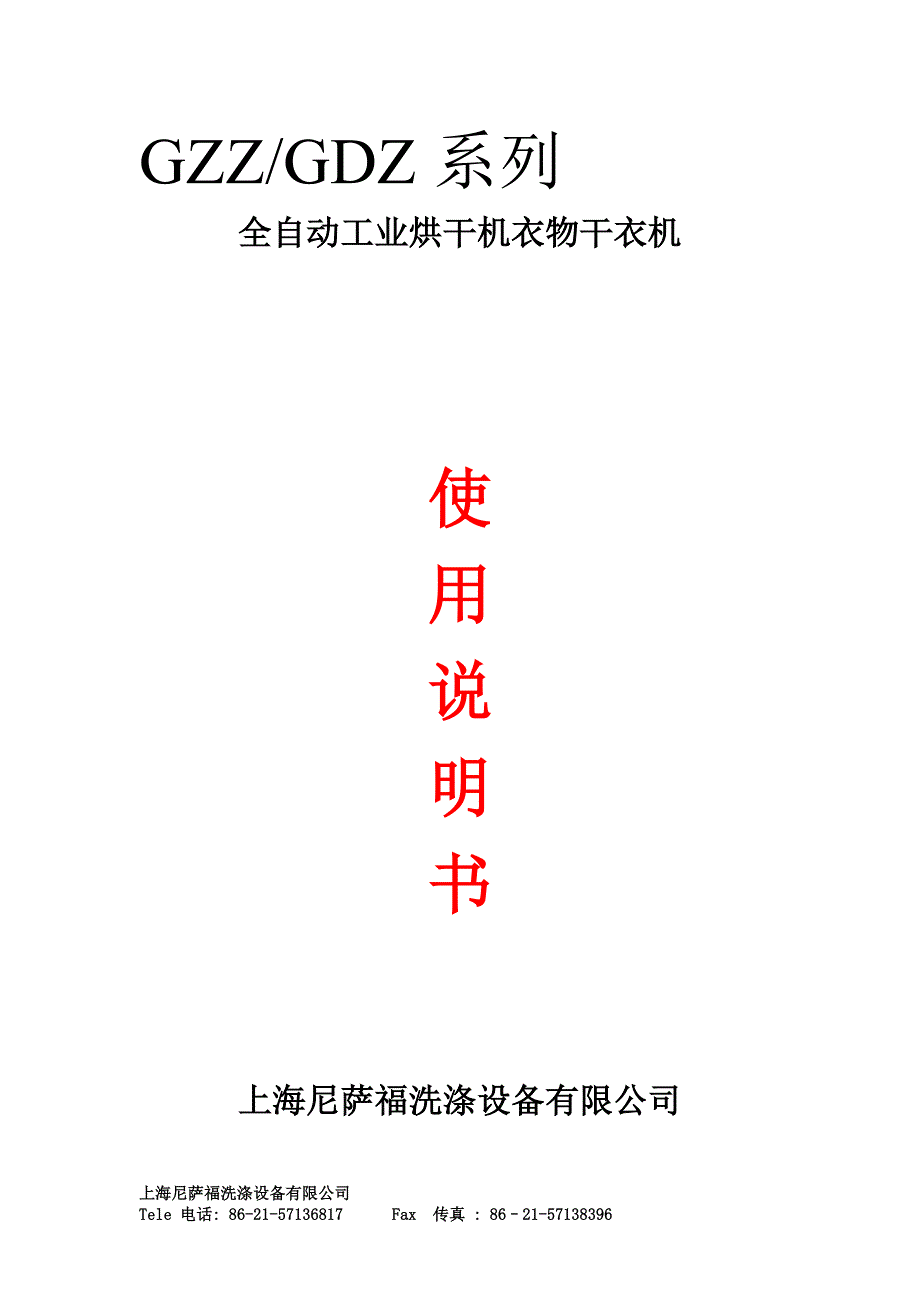

上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396GZZ/GDZ 系列全自动工业烘干机衣物干衣机使用说明书上海尼萨福洗涤设备有限公司上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396目录一、全自动工业烘干机衣物干衣机操作界面………………1二、全自动工业烘干机衣物干衣机操作说明 ...................................32.1 待机状态 ........................................................................................................................32.2 门开状态 ........................................................................................................................32.3 用户参数设置 ...............................................................................................................32.4 编程状态 ........................................................................................................................32.5 运行状态 ........................................................................................................................42.6 报警状态 ........................................................................................................................52.7 密码说明 ........................................................................................................................5三、全自动工业烘干机衣物干衣机电气连接示意图 ...................6四、全自动工业烘干机衣物干衣机外形尺寸图 ..............................7五、全自动工业烘干机衣物干衣机附录 ..............................................8 禁止带电拔插网络线或触摸电脑板上元件，以免发生意外! 上海尼 萨 福洗 涤设备上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396一、全自动工业烘干机衣物干衣机操作界面数码管上方指示灯含义说明： 编号 含义 编号 含义门开关指示灯，门关灯亮 烘干指示，当前显示的是烘干的参数或运行烘干，指示灯亮冷却指示灯，当前显示冷却参数或者运行冷却，指示灯亮单/双向指示灯，如果当前程序为双向运行，则指示灯亮编程指示灯，当前为编程状态，灯亮加热指示灯，若有加热输出，则灯亮风机运行指示灯，风机运行，灯亮正转指示灯，如果电机正转，灯亮反转指示灯，如果电机反转，灯亮电机过载指示灯，如果电机过载，灯亮备用，无定义 电过热指示灯，如果电过热，灯亮旁边的灯三色灯，当有故障时，该灯为红色；当运行时，该灯为绿色；其它状态，为红色+绿色 上海尼 萨 福洗 涤设备上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396按键说明：按键 功能说明《启动/停止》在倒计时阶段，按该键取消倒计时，直接进入待机状态；在待机状态下，按该键可以启动程序的执行；在运行状态下，按该键可以停止程序的执行；在报警状态下，该键可以停止报警声音和复位报警；输入密码时，按该键取消密码输入。
烘 干《烘干》 手动烘干控制键在待机状态下，该键可以启动烘干程序；在修改参数时，该键用于切换选择烘干参数冷 却《冷却》 手动冷却控制键在待机状态或者烘干状态下，该键可以启动冷却程序；在修改参数时，该键用于切换选择冷却参数《＋》在设置用户参数时，用来选择设置项目；在修改参数时，用来增加参数值；在门开的时候，按住该键可以控制电机正转《－》在设置用户参数时，用来选择设置项目；在修改参数时，用来减少参数值；在门开的时候，按住该键可以控制电机反转设 置《设置》在倒计时阶段，按住该键 3 秒，可以进入用户参数设置；在待机状态下，按 3 秒进入编程状态；在编程时，按该键可以对当前程序进行编程，再按该键，可以退出对当前程序的编程，按 3 秒可以退出编程状态；在运行时，按该键，可以进入运行中设置；在运行中设置，利用该键退出设置单 向《单向》该键用来设定电机运转模式为单向旋转（待机时无效，运行中有效）修改参数时，用来设置单向模式《双向》该键用来设定电机运转模式为双向旋转（待机时无效，运行中有效）修改参数时，用来设置双向模式时 间《时间》改变参数时，用该键来设置时间优先温 度《温度》改变参数时，用该键来设置温度优先；手动烘干时，用来选择温度参数。
《程序》用来选择烘干程序 上海尼 萨 福洗 涤设备上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396二、全自动工业烘干机衣物干衣机操作说明2.1 待机状态系统上电，控制器开始倒计时，数码管时间区显示倒计时时间，温度区显示版本号如果当前版本是：V1.00 ，那么温度区数码管显示： 倒计时完成后，系统进入待机状态此时，温度区不显示，时间区显示 X，表示当前程序是程序 X（1-5） 利用向上向下键翻看当前程序的设定值利用程序键选择程序 1~5注：当前显示的程序号在掉电时被记忆所以，如果断电重新启动，电脑控制器将显示上次关电时的程序号2.2 门开状态当门开的时候，数码管会显示“ ”此时，可以通过《+》 、 《—》键来控制电机正反转持续按住《+》键，电机将正转，松开《+》键，电机停止正转；《—》键情况类似2.3 用户参数设置1> 在倒计时阶段，按住《设置》键 3 秒，程序转入用户参数设置此时，数码管时间区显示“ X”，X 代表参数项目号，其含义见附表一2> 按《+》 、 《—》修改选定项目值，选定后，按《程序》键进入该项设置3> 此时温度区显示的选定项目的值，用《+》 、 《—》来改变值，改好后按《程序》 ，返回到项目选择。
4> 如果需要更改其它参数，返回步骤 2，全部修改完毕后，按《设置》键 3 秒退出设置状态2.4 编程状态1> 待机状态下，按住《设置》3 秒，程序进入编程状态，此时温度区闪烁显示当前程序的温度烘干设定值，时间区显示烘干时间设定值 2> 按《烘干》选择烘干的设定参数，此时烘干指示灯亮按《冷却》选择冷却的设定参数，此时冷却指示灯亮被选择的修改项将闪烁显示3> 按《+》 、 《—》修改选定项目值按《双向》和《单向》设定电机运转的单双向，按《时间》或《温度》设定时间优先和温度优先4> 如果需要更改其它参数，返回步骤 2，否则，按《设置》3 秒退出并保存 上海尼 萨 福洗 涤设备上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396参数 默认值 范围 说明烘干参数烘干温度 90℃ 0-255 ℃烘干小时 1 0-9烘干分钟 0 0-59冷却参数冷却温度 30 0-255冷却小时 0 0-9冷却分钟 10 2-59公共参数电机方向 双向 双向：单向：烘干方式 时间优先 时间优先：温度优先：时间优先：表示一进入烘干程序，烘干时间就开始倒计时。
温度优先：表示当前温度到达烘干设置温度时，烘干时间才开始倒计时2.5 全自动工业烘干机衣物干衣机运行状态2.5.1 自动运行待机状态下，按“ ”启动程序运行程序先烘干后冷却温度区显示当前实际温度，实际温度可选择为工作时的入口温度或出口温度时间区显示烘干/冷却倒计时间在烘干过程中，烘干时间到，或按“ ”，停止烘干，转入冷却；冷却过程中，当实际温度小于冷却设置温度时，或按“ ”停止冷却，程序结束2.5.2 手动运行待机状态下，按《烘干》键启动手动烘干机程序运行，此时温度参数为当前程序的温度参数，而时间采用正计时模式；按《冷却》启动冷却程序运行；在手动运行时，按《烘干》或者《冷却》可以在烘干和冷却之间切换运行按“ ”可以停止手动程序返回待机状态注：运行手动烘干程序时，只有按《停止》键，才能停止烘干过程运行冷却程序时（自动或手动） ，当实际温度小于冷却设置温度时，程序结束，并返回待机状态2.5.3 运行中设置在运行中，直接按《设置》键启动修改修改方法与编程状态一致(详见 2.3 编程状态) 注：在手动模式时，只能设置温度参数，按《温度》 ，当温度区闪烁显示温度设定值时，然后按《+》 、 《—》修改，更改完成后，再按《温度》退出 上海尼 萨 福洗 涤设备上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-571383962.6 报警状态2.61 报警条件电机过载电过热读数据错误探头正常后的第一次探头开路或短路注：当报“读数据错误”时，用户程序与用户参数已自动恢复到出厂值，必须重新设置相关参数。
2.6.2 操作说明在报警状态,可按“ ”停止报警声音，然后再按“ ”重新检测故障，必须消除电机过载故障、电过热故障，程序才会退出报警状态，转到待要状态注：1>只要是探头正常后的第一次探头故障都要报警（如修好探头后又出现了探头故障,又要报警） ，探头故障复位后可转到待要状态，但在烘干的过程中若仍有探头故障，会关闭全部的加热输出 2>在运行中，如果出现电过热，则主电机和风机继续正常运行，报警信号输出，其余输出关闭，电脑蜂鸣器开始报响，按一次《启动/停止 》键可以消除报警声音，再按一次《启动/停止》键，关闭全部继电器输出；在待机时，如果出现电过热，则只报警，不开主电机和风机故障代码含义见附表二2.7 密码说明当将用户参数设置的 设置成“1”时，程序启动密码功能； 是设置密码，温度区显示的是当前输入的密码位数，密码由《+》 、 《—》组合完成，最长 16位，启用密码之后，凡是涉及更改参数和手动运行模式都将提示输入密码，无密码或者密码错不能操作密码必须在提示输入密码后 10 秒内输入并确认注：程序默认密码是《+》 、 《—》 《+》 、 《—》 《+》 、 《—》 《+》 、 《—》 上海尼 萨 福洗 涤设备上海尼萨福洗涤设备有限公司Tele : 86-21-57136817 Fax : 86–21-57138396三、全自动工业烘干机衣物干衣机电气连接示意图 7-8输 出 公 共 端 注 ： 本 图 为 示 意 图 ， 仅 供 参 考 网 络 座 交流温 度 输 入 公 共 端温 度 输 入备 用 （ 悬 空 ）电 加 热 输 入 或 备 用 （。
