琉璃瓦施工工艺流程及操作要点

枫**
实名认证
店铺
DOCX
481.69KB
约11页
文档ID:458143369
琉璃瓦施工工艺流程及操作要点_第1页
1/11

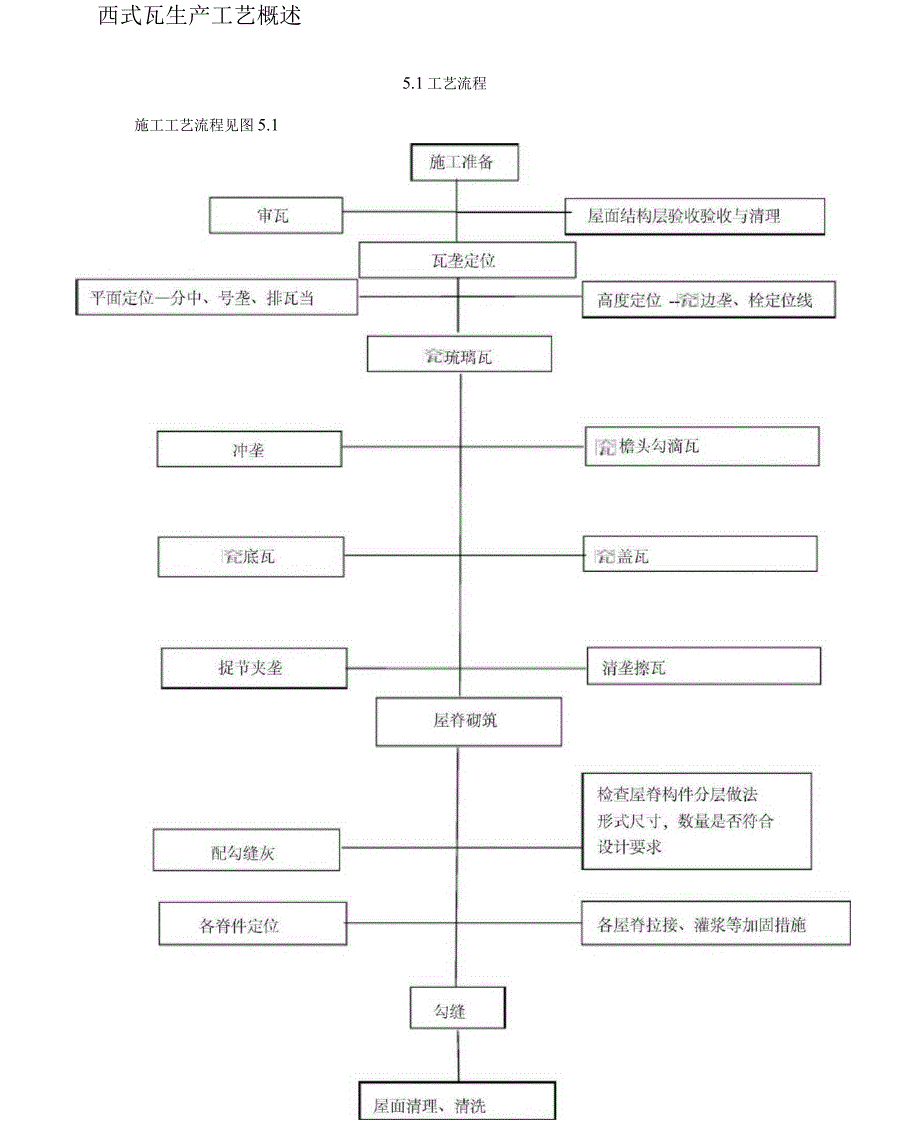

西式瓦生产工艺概述5.1工艺流程施工工艺流程见图5.1图5.1 施工工艺流程图1.1.1 要点:1.1.2 施工准备1基层验收1)组织对上一道工序的验收,清除硅基层表面的残留隔离剂、砂浆和灰尘等,并对屋面凸出部位和蜂窝等进行处理2)对30°以上坡屋面采用预埋铜丝挂瓦条,在基层施工应注意检查,确保铜丝挂瓦条在间距、位置、数量能满足要求2安排专人对瓦件进行挑选1)采取手敲、听声,尺量、分类堆放等手段对琉璃瓦色泽进行选择和外行尺寸分类对于不合格的一律剔除同一坡面选择同一色泽瓦,不能掺合使用,以达到整体色泽相协调2)提前四小时将瓦用清水浸泡,贴前取出凉干,瓦面无水渍方可使用1.1.3 瓦垄定位1、平面定位■一分中、号垄、排瓦当(以歇山屋顶为例)(1)歇山前后坡分中号垄1)在屋脊部位找出屋顶正中点,此点即为坐中底瓦的中点2)两端从博缝外皮往里返,找出两个瓦口的位置和第二块瓦口的中点,这个中点就是边垄底瓦中3) 将上述三个中点号在脊部灰背上4) 将这三个中点平移到檐头连檐上并钉好五个瓦口5)在钉好的瓦口间赶排瓦当(图5.2.2)2)撒头分中号垄方法:1)量出前后坡檐头边垄中点至翼角转角处的距离,按照同样的距离,向撒头量出撒头部位边垄中。

2)撒头正中即为撒头坐中底瓦中3)按照这三个中,钉好三个瓦口4)在这三个瓦口之间赶排瓦当5)将各垄盖瓦中平移到上端小红山附近,并在灰背上号出标记翼角部分同尻殿翼角作法翼角不分中,在前后坡和撒头钉好的瓦口连檐合角处之间赶排瓦当应注意前后坡与撒头相交处的两个瓦口应比其他瓦口短2/10-3/10'否则勾头就压不住割角滴子瓦当瓦翅2、高度定位・・・・边垄、栓定位线在每坡两端边垄位置拴线、铺灰,各丫两趟底瓦、一趟盖瓦歇山建筑要同时好排山勾滴披水排山做法的,要下好披水檐,做好梢垄两端的边垄应平行,囊(瓦垄的曲线)要一致,边垄囊要随屋顶囊在实际操作中,完边垄后应调垂脊,调完垂脊后再瓦以两端边垄盖瓦垄“熊背”为标准,在正脊、中腰和檐头位置拴三道横线,作为整个屋顶瓦垄的高度标准脊上的叫“齐头线”,中腰的叫“楞线”或“腰线”,檐头的叫“檐口线”脊上与檐头的两条线又可统称为上下齐头线,如果坡长屋大,可以拴三道楞线如图5.2.2.此总如,士亡一边垄底札在吐EI司赶排瓦口女口图5.2.2523檐头勾滴瓦勾滴即勾头瓦和滴水瓦(滴子)檐头勾头和滴水瓦要拴两道线,一道线拴在滴水尖的位置,滴水瓦的高低和出檐均以此为标准。

第二道线即冲垄之前拴好的“檐口线”,勾头的高低和出檐均以此为标准滴子瓦的出檐最多不超过本身长度的一半,一般在6一10cm之间勾头出檐为瓦头(瓦当)的厚度,就是说,勾头要紧靠着滴子,勾头的高低以檐线为准滴子瓦岫蜒当勾头之下,应放一块遮心瓦(可以用碎瓦片代替)遮心瓦的作用是遮挡勾头里的盖瓦灰然后用钉子从勾头上的圆洞上钉入灰里,钉子上扣钉帽,内用麻刀灰塞严在实际操作中,为防止钉帽损坏,往往最后扣安为操作方便,檐头勾滴瓦可随每垄瓦进行5.2.4.板瓦、筒瓦:1屋面上瓦,要做到有序有计划上瓦,前后坡必须对称上瓦,不允许单坡一次性上瓦,并应合理均匀分布,便于操作,同时在操作中进行第二次审瓦,不准次瓦上屋面使用,确保质量I丽底瓦拴好瓦刀线后,铺灰(或泥)谱底瓦(如图5.2.4)如用泥(指掺灰泥),还可在铺泥(术语称为“打泥”)后再泼上白灰浆,此做法为“坐浆蓬”底瓦灰C尼)的厚度一般为4cm底瓦应窄头朝下,从下往上依次摆放底瓦的搭接密度应能做到“三搭头”,即每三块瓦中,第一块与第三块能做到首尾搭头三搭头”是指大部分瓦而言,檐头和靠近脊的部位则应“稀灰檐头密脊”底瓦灰(泥)应饱满,瓦要摆正,不得偏歪底瓦垄的高低和直顺程度都应以瓦刀线为准。

每块底瓦的“瓦翅”,宽头的上棱都要贴底瓦垄近瓦刀线底瓦时还应注意“喝风”与“不合蔓’的问题不合蔓”是指瓦的弧度不一致造成合缝不严,“喝风”是泛指合缝不严,既包括瓦的不合蔓,也包括由于摆放不当造成的合缝不严在操作中应注意避免由于摆放不当而造成的喝风,对于明显不合蔓的瓦,应尽量选换排山却头如图5.2.4注:底瓦即为板瓦,盖瓦即为筒瓦3背瓦翅摆好底瓦以后:要将底瓦两侧的灰(泥)顺瓦翅用瓦刀末齐,不足之处要用灰(泥)补齐,“背瓦翅”一定要将灰(泥)“背”足、拍实4扎缝“背”完瓦翅后,要在底瓦垄之间的缝隙处(称作“岫蜒当”)用大麻刀灰塞严塞实,这一过程叫做“扎缝”,扎缝灰应能盖住两边底瓦垄的瓦翅5盖瓦按楞线到边垄盖瓦瓦翅的距离调整好“吊鱼”的长短,然后以吊鱼为高低标准“开线”瓦刀线两端以排好的盖瓦垄为准盖瓦灰应比底瓦灰稍硬,盖瓦不要紧挨底瓦,它们之间的距离叫“睁眼”睁眼不小于筒瓦高的1/3盖瓦要熊头朝上,从下往上依次安放,上面的筒瓦应压住下面筒瓦的熊头,熊头上要挂素灰即抹“熊头灰”(又叫“节子灰”)熊头灰应根据琉璃瓦的颜色掺色(黄色琉璃瓦掺红土粉,其他掺青灰)熊头灰一定要抹足挤严盖瓦垄的高低、直顺都要以瓦刀线为准,每块盖瓦的瓦翅都应贴近瓦刀线。

如果瓦的规格不一致,应特别注意不必每块都“跟线”,即应“大瓦跟线,小瓦跟中”,否则会出现一侧齐、一侧不齐的情况如果不是宫殿式建筑,可用掺灰泥Ft盖瓦6捉节夹垄将瓦垄清扫干净后用小麻刀灰(掺颜色)在筒瓦相接的地方勾抹,然后用夹垄灰(掺色)将睁眼抹平夹垄应分糙细两次夹,操作时要用瓦刀把灰塞严拍实上口与瓦翅外棱抹平,叫做“背瓦翅”7固定瓦片:对30°以下坡屋面直接采用水泥混合砂浆卧瓦(砂:粘土膏=1:6.83:0.659);对30以上坡屋面除了在基层施工时预埋双股18#铜丝挂瓦条与瓦件绑扎外,且在瓦底采用水泥混合砂浆卧瓦(水泥:砂:粘土膏=1:6.83:0.659),砂浆要饱满最薄处水泥砂浆卧瓦层厚度应》20IIIII如图5.2・4图5.2.415mm8筒瓦中至中的距离应等于正挡沟长度加灰缝宽,灰缝宽最大不超过525安装挡沟瓦:用饱满砂浆将屋脊瓦满卧于两侧的主瓦上,在屋脊瓦和主瓦的交接处采用挡沟瓦,将主瓦和屋脊瓦连接,挡沟瓦也要采用饱满砂浆粘贴,以避免雨水侵入瓦内,同时保证屋面瓦的美观性在屋面阴角处采用排水沟瓦与主瓦连接,做法同主瓦施工工艺相同根据施工工序的安排,逐步退式施工至临时马道时,将屋脊封头用饱满砂浆粘贴至屋脊交接处。

5.2.6 安装屋脊瓦当主瓦施工到屋脊处时,斜脊由斜脊封头瓦开始,斜脊瓦自下向上搭接铺至正脊,在用脊瓦铺正屋脊,正屋脊由大封头瓦开始,用脊瓦搭接铺至末端以小封头瓦收口所有脊瓦安装必须拉线铺设,铺设时砂浆应饱满,勾缝平顺,随装随抹干净,保持瓦面整洁5.2.7 勾缝:清扫干净屋脊,用掺有同盖瓦相同颜色的麻刀灰等在相接的地方勾抹紧密要及时将瓦面擦抹洁净,防止灰浆污染釉面5.2.8 屋面琉璃瓦施工完毕后,清洁瓦面的灰浆,每天在完工部分安装瓦件及最后的工序后,要用干净的棉纱将瓦面清理干净,以保持瓦的清洁及亮度①•剑把②•背兽③•俄脊兽后④•俄兽⑤•俄脊兽后⑥•各样走兽⑦•仙人骑凤⑧•遮朽瓦⑨・套兽⑩・池水g-瓦条N.兽座J3-垂兽诃・挡沟⑬•正脊16•正吻5.3劳动力组织表5.3劳动组织情况表(以100m?琉璃瓦屋面施工为例)序号工种名称需求人数(人)备注1瓦,42杂工43管理人员6项目经理1人技术员1人质检员安全管理员1人材料员1人班组长2人。
