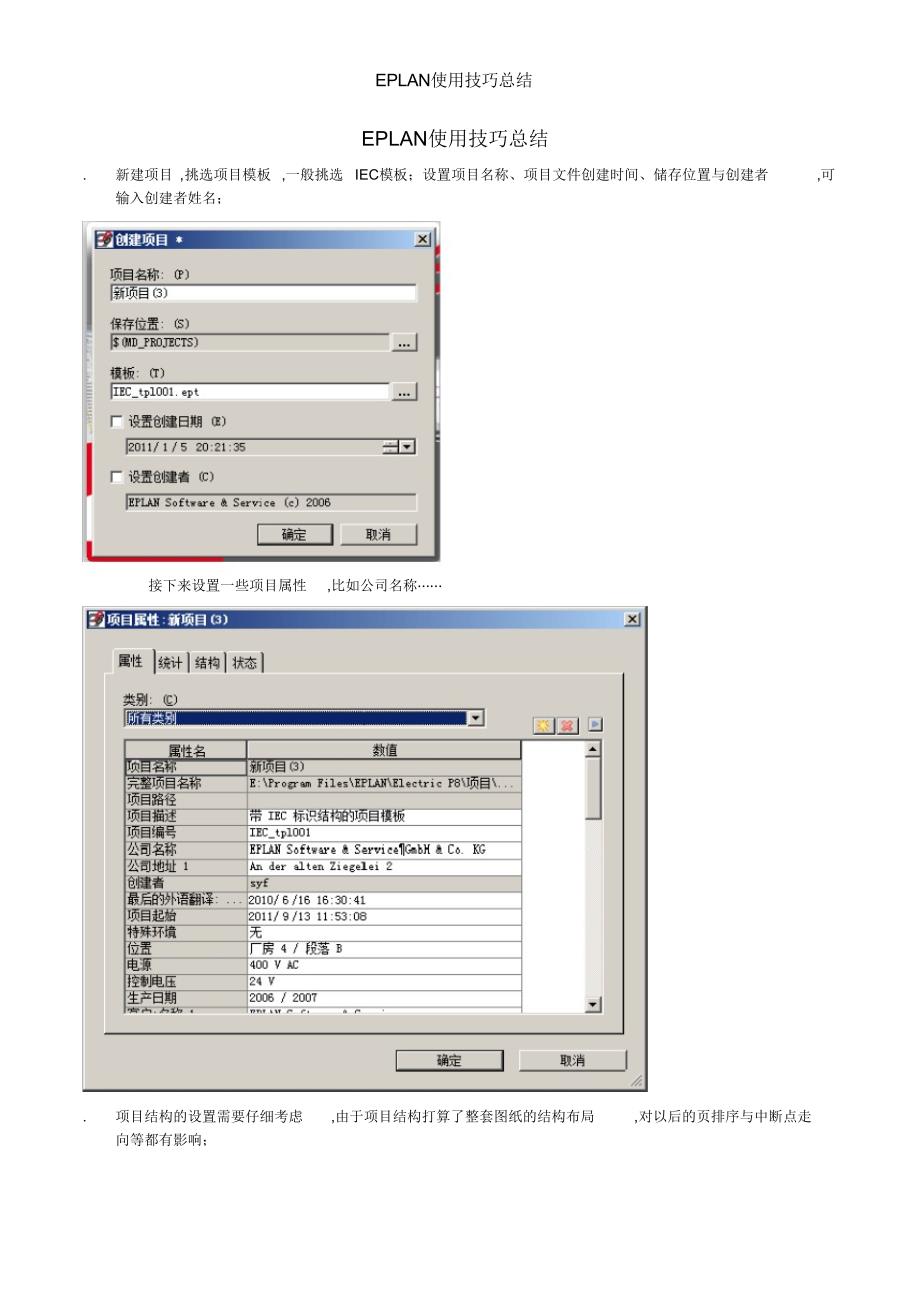

EPLAN使用技巧总结EPLAN使用技巧总结. 新建项目 ,挑选项目模板 ,一般挑选 IEC模板；设置项目名称、项目文件创建时间、储存位置与创建者 ,可输入创建者姓名；接下来设置一些项目属性 ,比如公司名称⋯⋯. 项目结构的设置需要仔细考虑 ,由于项目结构打算了整套图纸的结构布局 ,对以后的页排序与中断点走向等都有影响；下面我们简洁分析一下结构设置:.页结构 :默认页结构就是 “高层代号与位置代号” ,如下图示例 ,这种页结构就是三层树状结构；高层代号就是第一层 ,位置代号就是其次层 ,页名就是底层； 优点就是可以依据位置代号进行页归类 ,使编辑与查找指定位置代号的页比较简洁 ；其缺点也就是显而易见的 ,页名的排序就是依据 位置代号 来排,而且 不同位置代号下的页各自独立,互不相干 ,可以显现相同的页名； 这种页结构比较适合用于 模块化设计的项目 ,把设备拆分成如干功能部分来单独设计 ,自成体系；但就是对于我们目前的设计习惯来说就是不太和谐的 ,特殊就是打印的时候会使得页码排序很零乱；因此不 建议使用这种页结构来做项目设计；在使用这种页结构进行打印时 ,要想按页码次序打印 ,需要在页导航器中的列表内把要打印的页按页名进行排序 ,也可以用手动排序 〔如下图 〕；下面我们介绍一下另外一种页结构 “ 高层代号与描述的位置代号” ；如下图示例 ,这种页结构的特点比较符合我们始终以来习惯使用的页码排序结构；只有两层结构 :高层代号 与页名 ；虽然在树状目录里没有显示位置代号 ,但就是 每一页都就是可以设置位置代号的 〔如下图所示 〕；. 在使用“高层代号与描述的位置代号”页结构时 ,为了能够便利的查瞧每一页的位置代号等信息 ,请使用新修改的图框 ,图框中将包含高层代号与位置代号 ,便于阅读 ；大家会发觉给项目或页设置图框后原先图框中放置的图片没有了 ,其实就是 由于每个项目会建立自己的项目数据与文件夹 ,项目中使用到的内容 都会储备在项目文件夹内； 当我们挑选了一个新图框后 ,由于图框中的图片文件没有拷贝到项目中 ,所以瞧不到图片；这时我们只需要把图片文件拷贝到项目文件夹中的“ Images”文件夹中就 OK 了；. 中断点结构中断点在原理图设计中起到 电位传递 的功能 ,常常会用到；中断点的结构设置与页结构设置相像 ,默认 设置都就是“ 高层代号与位置代号” ；这种设置的 中断点在中断点的位置代号与页所在位置相同时不会显示位置代号 ,否就会显示位置代号 〔如下图所示 〕；虽然显示的中断点名称不一样 ,但就是两个中断点事实上就是配对的 ,这就破坏了原理图的美观与统一 , 给阅读与识别带来肯定影响；因此 ,我们需要修改中断点的结构设置 ,改为“高层代号” ；修改后的中断点结构使得在同一个高层代号下的 全部同名的中断点都属于同一个中断点 ,但就是有些情形下我们的中 断点往往会关联项目中的许多页码 ,不管就是前面的页码仍就是后面的页码 ,比如掌握电源与 24V 电源；对于这种情形应当怎么处理比较好呢？我的建议就是在中断点的名称中加入位置信息 〔留意不就是位置代号 〕,这样一来中断点的去向与所属位置就能清晰了； 〔如下图所示 〕中断点的属性中有个“序号”的属性 ,序号打算中断点排序的次序 ；由 EPLAN 自动安排 ,但也可在此框中进行修改； 标准序号就是 100,即只能依据页、行与列进行排序 ；在某些特殊情形下 ,我们需要中断点的排序不依据页、行与列的规章进行排序 ,那么我们需要手动去修改需要配对的中断点的序号值 ,比如在1~10 页中都用到了同一个中断点 ,默认情形下 EPLAN 会依据页码大小来自动配对 ,现在我们需要把第 3 页的中断点设置成第一个中断点 ,那么可以把它的序号设置成 99 或任何比 100 小的数；这样一来 ,第一页的中断点将会与第三页的中断点配对；这种用法给某些特殊的中断点带来了便利 ,但就是也很简洁出错,需要大家把握中断点的排序规章 ,这样才能使用好中断点 ,给我们的设计工作带来便利；有时我们设计的图纸中有一小部分的中断点使用量许多 ,既有关于柜子内部线路的 ,也有关于柜子外部线路的；在设计原理图时 ,往往柜子内部与柜子外部的原理图在页码上又就是相互掺杂在一起 ,很难把中断点区分开来 ,比如 24V+,0V 等中断点；遇到这种问题我们应当怎么办呢？目前我采纳的方法就是 柜内起始中断点的序号设置为 1,柜外起始中断点的序号为默认值 100；比如 24V+信号 ,柜子内部也有许多设备需要接线 ,比如中间继电器等；从 24V 开关电源出来接到柜内设备的起始中断点的序号设置为 1,在原理图中柜子内部接线用到的中断点都设置成 1,除非需要特殊配对的中断点才需要修改为 1 前后的数值；关联到柜子外部接线的中断点序号设置成 100,主要连接的都就是些接线端子 ,供柜子外部设备使用；采 用这种使用方法肯定要特殊留意 ,不管就是柜内仍就是柜外 ,中断点都必需完全配对 ,即中断点的数量必需就是偶数 ,否就低序号中断点的最终一个会与高序号的第一个中断点配对 ,这就是我们不期望瞧到的；. 一页图纸的元器件中元件编号的前导数字相同 ,假如需要修改这个前导数字 ,就可以选中全部前导数字 相同的元器件 ,然后点击右键中的属性 ,进入“ 完整设备标识符 ”中把前导数字修改即可； 〔如下图所示 〕假如在同一页中需要修改元件标识符的元件只就是那个元件标识符所标识的元件中的一个功能模块 ,且这个功能就是主功能 ,其她功能模块不在这一页图纸中；那么我们不只就是需要修改主功能的元件标识符,同时我们也期望其她页码上的帮助功能也能同时修改；这时我们的操作步骤需要变化一下 ,在选中所以需要修改标识符的元件后点击右键挑选的不就是“属性” ,而就是“属性 〔全局的 〕” ,其她操作一样；全局属性 ,顾名思义 ,就就是整个项目中同一个元件的共同属性； 只要修改了项目中一个全局属性 ,跟这个元器件相同标识符的全部功能模块的相同属性会同时被修改；这就是把双刃剑 ,使用时肯定要当心 ,要留意什么时候该启用全局属性 ,否就可能会把您不期望修改的地方也自动修改了；启用全局属性的另一种方法就是通过“选项”菜单中选中“属性 〔全局的 〕” ,选中后打开的任何属性都就是全局的 ,务必要留意这一点；. 元件编号与连接代号等仍可以通过查找替换的方法来修改； 这种方法 能够 修改的范畴比较大 ,可以通过选定项目在项目内搜寻需要修改的目标或者通过选定某些页来搜寻目标 ,使用起来比较敏捷；第一点击菜单中的查找项打开查找窗口 ,然后设置一些查找项 ,点击查找； 查找完毕时会显现查找结果窗口 ,显示查找到的内容；这时 ,可以进行排序 ,然后挑选需要修改的目标进行修改；修改可以通过修改属性内容或通过替换进行；替换方式比较敏捷 ,可以替换查找到的目标属性的部分数据 ,比如元件标识符的前导数字与标识字母、连接代号中的页码等 ,都可以进行部分替换 ,很便利；使用查找后肯定记住在 查找结果窗口中右键点击删除全部记录 ,否就下次查找的结果中将包含之前已经查找到的目标；. 路径中触点映像的位置默认位置可能不肯定适合我们所使用的图框 ,常常需要手动移动它；那么有什么方法可以让路径中 触点映像在放置时自动放置到我们需要的高度 呢？答案就是通过在页导航器中点击项目或页的属性 ,修改其中的“触点映像间距 〔路径中 〕”的数值；可以试着修改数值找到最合适的位置；. 在原理图绘制初始一般会用到 电位连接点或电位定义点用于定义电位 ；除了定义电位 ,我们仍可以使用它的其她一些属性与功能来为我们服务；比如 给每个电位定义颜色 ,这样我们就可以很简洁在原理图中瞧出每条线的电位类型 ,在放置连接代号时也能够清晰的知道导线应当使用什么颜色； 例如三相电源 L1、L2、L3,我们可以分别定义其颜色为黄、绿、红 ,如下图所示定义颜色后的原理图成效如下列图电位在原理图中仍有个重要的作用—— 电位跟踪 ,电位跟踪能够让我们瞧到电位的传递情形 ,便于发觉电路连接中存在的问题； 许多设备都就是传递电位的 ,比如端子、开关按钮、断路器、接触器、继电器等；电位终止于用电设备 ,比如指示灯、电机、接触器 继电器 线圈等；每个设备的电位传递信息都可以在设备的属性中查瞧与修改；在某些时候我们不需要电位传递或者需要添加电位传递时就要修改设备连接点的电位传递属性；比如 380V/220V 变压器的输出端有一个端子要通过接地端子接地作为零线 ,在绘制原理图时我们要在变压器 输出端零线上放置 N 电位定义点 ,并设置淡蓝色作为 N 的颜色；但就是我们又把零线接了地 ,颜色为黄绿色；这时会显现什么状况呢？零线的颜色变成了黄绿色 ,即地线的颜色；这就是由于接地端子把地线的电位传递到了零线；那么我们要怎么样才能防止显现这种情形呢？答案就是 修改端子的电位传递属性 ,把原来传递电位的属性改成不传递电位 ,这样就能够保证端子两端的电位颜色不一样了；在其她设备上也就是通过类似的方法实现；如上图所示 ,零线颜色为淡蓝色 ,接地端子的接地线为黄绿色 ,互不想干； 至于中间显现的那小段黄色线就是由于使用了局部端子照成的显示问题 ,不影响电路原理的正确性；在设计原理图时要留意两个以上电位互联时的情形 ,比如在设计星三角启动时 ,星形启动需要用一 个接触器把电机的三相短接 ,这时 ,接触器不只就是把电机相线短接 ,同时也把三相沟通电位给短接了； 刷新原理图以后会发觉 ,原理黄绿红三相线变成了只有一种颜色； 缘由就在于接触器的三个触点起到的电位传递作用使三相的电位相等了 ；在以后的设计中会常常遇到类似的问题 ,需要大家留心留意与分析 ,相信在不断的遇到与解决问题的过程中让大家学到更多东西 ,设计的图纸质量也能不断提高；. 连接代号的放置有标准可循 ,横向导线的 连接代号 放置于导线上方 ,竖向导线的连接代号放置于导线的左方；如下图所示连接代号的放置要唯独 ,不要重复；比如在使用中断点中断后的两段线路中 ,原理上就是一条线路 ,只需要放置一个连接代号即可；但就是为了查瞧原理图的便利 ,常常瞧到有人在两边的中断点线路中都放置了连接代号 ,这样就照成了连 接代号重复 ,在生成的配线图中会出线重复的接线信息；在检查连接代号中接线信息正确性时 ,可以按 “ U”键打开隐匿元素 ,便利我们查瞧连接信息而不必要去点击属性； 如下图。
