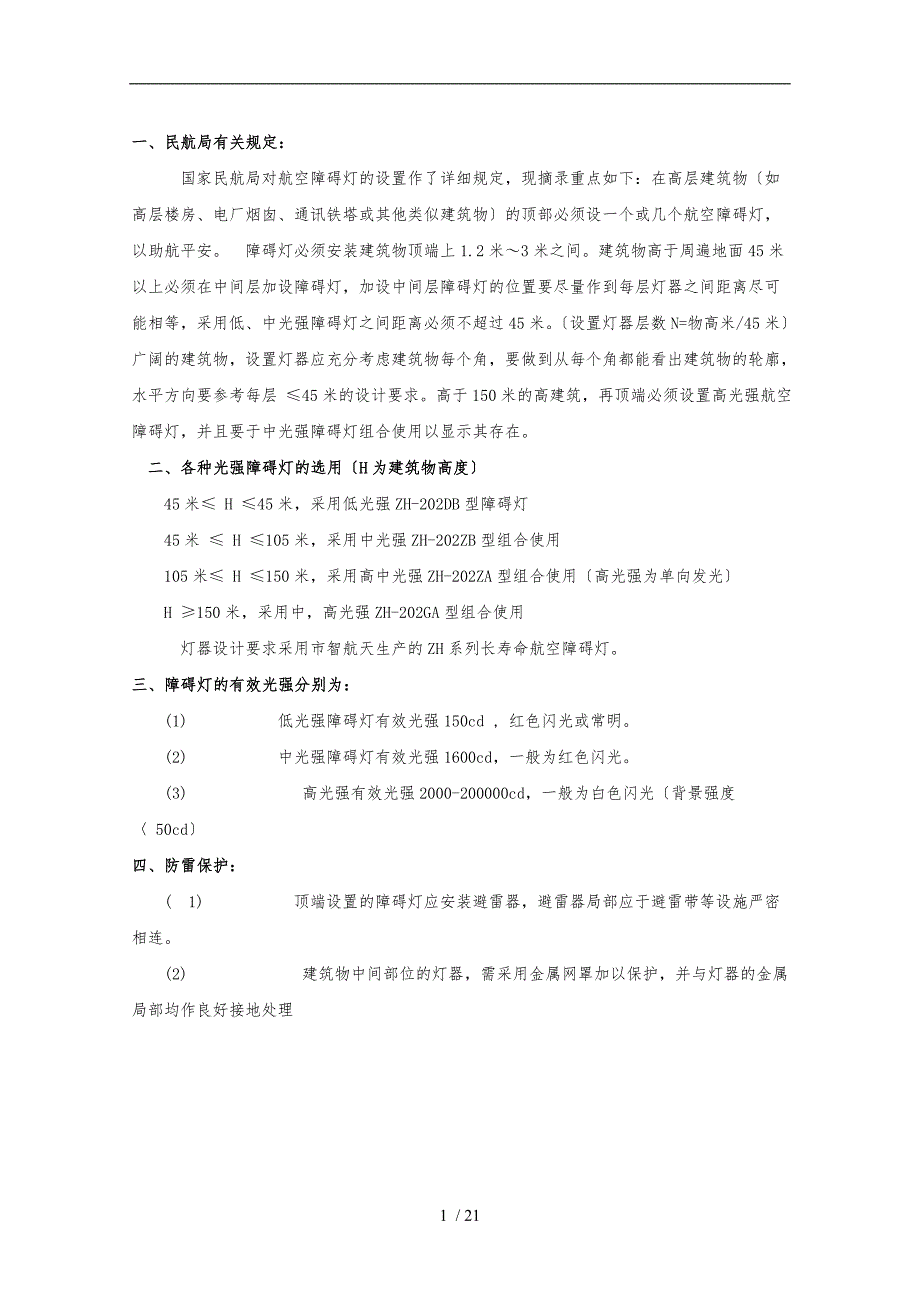

一、民航局有关规定： 国家民航局对航空障碍灯的设置作了详细规定，现摘录重点如下：在高层建筑物〔如高层楼房、电厂烟囱、通讯铁塔或其他类似建筑物〕的顶部必须设一个或几个航空障碍灯，以助航平安 障碍灯必须安装建筑物顶端上1.2米～3米之间建筑物高于周遍地面45米以上必须在中间层加设障碍灯，加设中间层障碍灯的位置要尽量作到每层灯器之间距离尽可能相等，采用低、中光强障碍灯之间距离必须不超过45米〔设置灯器层数N=物高米/45米〕广阔的建筑物，设置灯器应充分考虑建筑物每个角，要做到从每个角都能看出建筑物的轮廓，水平方向要参考每层 ≤45米的设计要求高于150米的高建筑，再顶端必须设置高光强航空障碍灯，并且要于中光强障碍灯组合使用以显示其存在 二、各种光强障碍灯的选用〔H为建筑物高度〕45米≤ H ≤45米，采用低光强ZH-202DB型障碍灯45米 ≤ H ≤105米，采用中光强ZH-202ZB型组合使用105米≤ H ≤150米，采用高中光强ZH-202ZA型组合使用〔高光强为单向发光〕H ≥150米，采用中，高光强ZH-202GA型组合使用 灯器设计要求采用市智航天生产的ZH系列长寿命航空障碍灯。
三、障碍灯的有效光强分别为：(1) 低光强障碍灯有效光强150cd , 红色闪光或常明 (2) 中光强障碍灯有效光强1600cd，一般为红色闪光3) 高光强有效光强2000-200000cd，一般为白色闪光〔背景强度〈 50cd〕四、防雷保护： ( 1) 顶端设置的障碍灯应安装避雷器，避雷器局部应于避雷带等设施严密相连2) 建筑物中间部位的灯器，需采用金属网罩加以保护，并与灯器的金属局部均作良好接地处理障碍灯图例：21 / 21设置航空障碍灯的有关标准、规定和建议〔与国际民航组织一致〕一、航空障碍灯设置的场所及围《中华人民国民用产品航空法》及国家有关文件对设置障碍灯有明确规定：１、机场净空保护的限高或超高建筑物及构筑物应设置航空障碍灯和标志２、航路上及飞行区周围影响飞行平安的人工及自然障碍物体应当设置航空障碍灯及标志３、有可能影响飞行平安的地面高耸、高大建筑物和设施，应当设置航空障碍灯及标志并保持正常状态★公安、消防、交通等部门在城市中建有直升机停机坪，城市上空视为净空，城市中的高大建筑物及构筑物应设置航空障碍灯和标志二、航空障碍灯的有关标准、规定和建议《民用机场飞行区技术标准〔MH51002000〕》、国际民航组织颁发的《国际标准和建立措施机场》附件十四及中华人民国民用航空行业标准《航空障碍灯〔MH/T6012-1999〕》。
对障碍灯有如下规定：障碍物设置的航空障碍灯必须为闪光，以便在空中俯视与地面恒定光源有明显区分和能到达规定远的可视距离〔一〕航空障碍灯的分类根据MH/T60121999国际民航组织颁发的《国际标准和建议措施机场》附件十四，障碍灯分低光强、中光强和高光强三大类：1、ZH-202DB低光强障碍灯为恒定发光、红色，峰值光强大于32.5cd，一般不单独使用，而必需与中光强、高光强障碍灯配合使用如45米以上的建筑物及其设施设置有多层中光强或高光强障碍灯，在中光强或高光强障碍灯之间可设置低光强障碍灯〔低光强障碍灯为红色，有效光强100cd±25%〕2、中光强障碍灯按发光要求分为三种：a、ZH-202ZA中光强A型障碍灯为白色闪光灯，有效光强20000cd-2000cd，用于105米以上的建筑物和设施及背景光较强的障碍物或与高光强B型灯变光配合使用b、ZH-202ZB中光强B型障碍灯为红色闪光灯，有效光强2000cd±25%，用于105米以下的建筑物和设施或与中光强A型、高光强A型障碍灯配合使用C、ZH-202ZC中光强B型障碍灯为红色恒光灯，有效光强2000cd±25%，用于105米以下的建筑物和设施或与中光强A型、中光强B型、高光强A型障碍灯配合使用。
〔此灯因为闪光方式为恒光，散热成为其技术的一个难题，目前国外普遍用得比拟少，也鲜有厂家生产，故不建议设置，一般设计中光强B型障碍灯使用〕3、高光强障碍灯按发光要求分为两种：a、ZH-202GA高光强A型障碍灯为白色闪光灯，并在白昼、黄昏或黎明及夜间全天候变光强闪光，有效光强分别为白昼200000cd±25%；黄昏或黎明20000cd±25%；夜间2000cd±25%；主要用于超过150米以上的建筑物及其设施使用，或于中光强障碍灯配合使用b、ZH-202GB高光强B型障碍灯为白色闪光灯，并在白昼、黄昏或黎明及夜间全天候变光强三层同步闪光，有效光强分别为白昼100000 cd±25%；黄昏或黎明20000cd±25%；夜间2000cd±25%，主要用于标示电线、电缆塔架和高压输电线铁塔等处三、航空障碍灯的设置分布1、障碍物就其障碍灯的设置应标志出障碍物的最高点和最边缘〔即视高和视宽〕2、如果物体的顶部高出其周围地面45米以上，必须在其中间层加设障碍灯，中间层的距离必须不大于45米并尽可能相等〔城市中百米以上的超高建筑物尤其要考虑中间层加设障碍灯〕地处城市和居民区附近的建筑物设装中间层障碍灯时，应考虑防止使居民感到不快。
一般要求从地面只能看到散逸的光线3、外形广阔的建筑群所设置障碍灯应能从各个方面看出物体的轮廓，水平方向也可参考以45米左右的间距设置障碍灯4、对于105米的超高物体、设施或拉线塔、楼顶塔等，应在其顶端设置中光强A型障碍灯，并为白色闪光，其下局部层设置红色中光强B型障碍灯5、高于150米的超高物体〔如播送电视塔、大跨越斜拉桥等〕应在其顶端设置高光强A型障碍灯，并且应以中、高光强障碍灯配合使用6、超高压输电线铁塔应设置高光强B型障碍灯，并为三层同步闪光位置为塔顶、电缆下垂最低点及二者中间位置，且需沿电缆走线方向设于铁塔外侧7、对于烟囱或其他类似性质的建筑物，顶部障碍灯必须位于顶端1.5-3米之间，考虑到烟囱对灯具污染，障碍灯可装设在低于烟囱口4-6米的部位〔详见国家标准节选〕8、不管哪种障碍灯，其在不同高度的障碍灯数目及排列，应能从各个方位都能看到该物体或物体群轮廓，并且考虑障碍灯的同步闪烁，以到达明显的警示作用四、一般可参照以下障碍灯设置方法外形广阔的建筑群设置的障碍灯应能从各个方位看出物体的轮廓，水平方向也可参考以45米左右的间距设置障碍灯一般建筑应在其顶端安装障碍灯高于150米超高物体，在其顶端设置高光强A型障碍灯，并与中光强障碍灯配合使用。
高于105米而缺乏150米的高大物体，应在顶端设置中光强A型障碍灯，中间层还应加设障碍灯，且间距尽可能相等超高压输电线铁塔应设置高光强B型障碍灯，并为三层同步闪光位置为塔顶、电缆下垂线的最低点及二者中交流多盏联控闪光障碍灯楼层安装示意图中华人民国国家标准GB50051-2001规定烟囱设置航空障碍灯分布及标志ZH-202GA高光强A型航空障碍灯产品概述ZH-202GA高光强A型为白色单方向闪光航空障碍灯，外壳采用SUS304不锈钢材料，具有重量轻耐腐蚀等优点灯具置高效反光装置配合外部全钢化透光玻璃，透光效率高；光源采用长寿命进口氙气灯管，亮度高、功耗低、使用寿命长；控制电路抗冲击能力强、带有防浪涌装置，能适用于恶劣的工作环境主要功能及特点：• 抗UV的PC 材料的灯罩，透明度达90%以上，强抗冲击、优秀的恶劣环境适应能力• SUS304不锈钢箱体，钢化玻璃出光面，结构强度高，耐腐蚀• 采用抛物面反光器的光学设计，射程远，角度更准确• 进口氙气灯光源，寿命长〔达一亿次以上〕，功耗低，亮度高• 基于单片计算机控制，由控制器控制同频率闪光工作• 等电源电压同步信号等级，集成于电源电缆，消除了错误安装而造成的损坏。
• 采用符合自然光光谱曲线的光敏探头，自动控制灯具光强等级• 部自带防浪涌器件，电路工作更可靠• 整体式结构，防护等级达IP65• 可燃性级别达UL94V0，适用于各种工业场合应用领域：主要使用在高于150米的高耸建筑和构筑，如：高大烟囱等广泛于空军、民用机场及机场净空、直升机场、铁塔、烟囱、港口、风力发电厂、大桥及城市高层建筑等需要航空警示的各个领域技术参数表项 目技术参数产品型号ZH-202GA 电源方式AC220V产品功耗150W闪光频率40~60次/分产品光强背景光强光强500cd/m2200,000cd±25%50~500cd/m220,000cd±25%＜50 cd/m22,000cd±25%发光角度水平120°垂直3~7°光源类型氙气灯管光源寿命108次发光颜色白色防护等级IP65环境温度-40℃～60℃抗风能力80米/秒产品重量12kg外形尺寸488mm×335mm×319mm安装尺寸420mm×335mm×∮12mmZH-202GA障碍灯结构图ZH-202ZA中光强A型航空障碍灯产品简介：ZH-202ZA中光强A型为白色闪光航空障碍灯，在障碍物高于105米少于150米时单独使用或再配合中光强B型障碍灯一起使用。
当障碍物高度高于150米时可配合高光强A型航空障碍灯一起使用，一同起到航空障碍警示作用适用于高楼、机场、道路、烟囱、大桥桥塔、通信铁塔及有关警示标志产品描述：灯罩采用耐日光老化的PC模压而成的费涅尔原理透镜灯座采用铝合金压铸成型，外表采用烤漆工艺，具有节能可靠、高效、平安、体积小、重量轻、导热快、防水、抗强震、耐腐蚀等特点高效LED光源，寿命长〔超过10万小时〕，功耗低，亮度高灯具电源线路带有防浪涌装置〔可抗雷击ln7.5KA/5次，lmax 15KA),能适用于恶劣的气候环境灯具采用光控开关控制，在光控环境亮度低于50cd/m2 时灯具自动点亮工作，在光控环境亮度高于50cd/m2时灯具自动关闭停止工作等电源电压同步信号等级，集成于电源电缆，消除了错误安装而造成的损坏主要技术参数：项 目技术参数产品型号ZH-202ZAFAA分类L-865/866产品功耗≤25W闪光频率20~60次/分光源类型LED电源方式AC220V/DC48V产品光强2000~20000cd±25%目视距离7~8公里光源寿命1亿次发光颜色白色防护等级IP65光控环境亮度50cd/m2环境温度-40°C～70°C抗风能力80米/秒外形尺寸180*180*280安装尺寸108×108〔4×Ф10〕ZH-202ZA航空障碍灯结构图 ZH-202ZB中光强B型航空障碍灯产品简介：ZH-202ZB中光强B型为红色闪光航空障碍灯，在障碍物高于45米少于105米时单独使用或再配合低光强B型障碍灯一起使用。
当障碍物高度高于105米时可配合中、高光强A型航空障碍灯一起。
