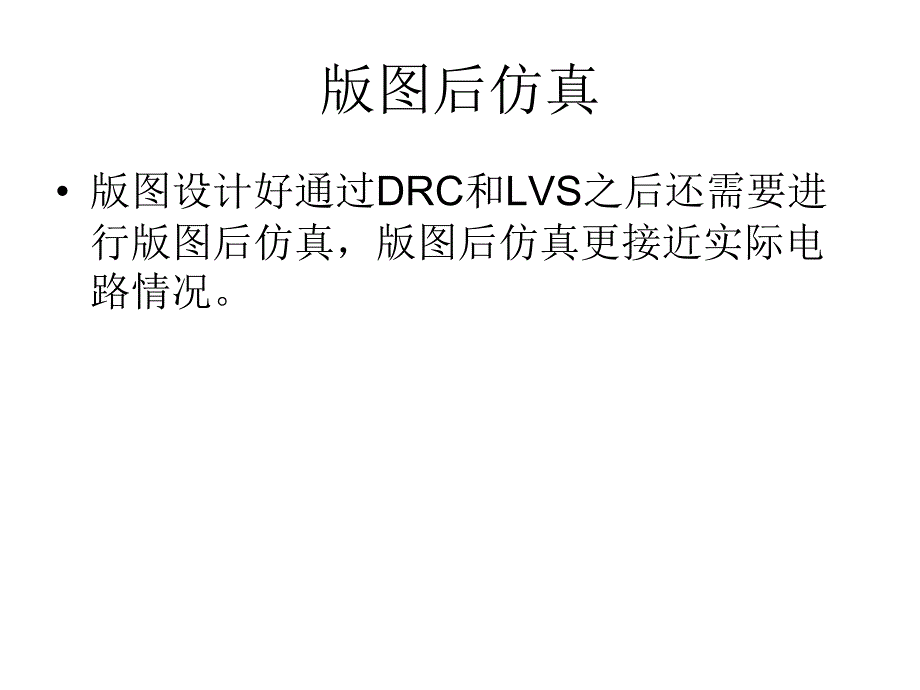

版图后仿真 版图设计好通过DRC和LVS之后还需要进 行版图后仿真，版图后仿真更接近实际电 路情况1.运行PEX2.弹出PEX设置对话框，进行设置3. 设置Inputs 4Output 设置开始PEX保存设置5.如果PEX成功 ，弹出对话框.如果没有，之后系 统会提示生成，格 式按下表填写calview.cellmap文件内容6.点击OK后会弹出对话框显示n个警告在symbol中没有VDD！与 GND！8. 打开schematic文件，添加VDD！输入引脚 （用Hspice仿真时，GND会自动匹配，不用添加GND引脚）添加VDD！ 引脚9. 打开symbol 文件修改引脚通过复制已有的引脚 修改名字，来添加11. 再次进行PEX，过程和前面相同GND！警告 忽略12. 建立Hspice 仿真环境，和前仿真相同新建schematic仿真文件添加symbol例化单元13.加激励信号，与前仿真相同14. 设置仿真方式15.16.17.选择输出信号，与前仿真相同18.得到仿真波形，完成后仿真延时40ps。
