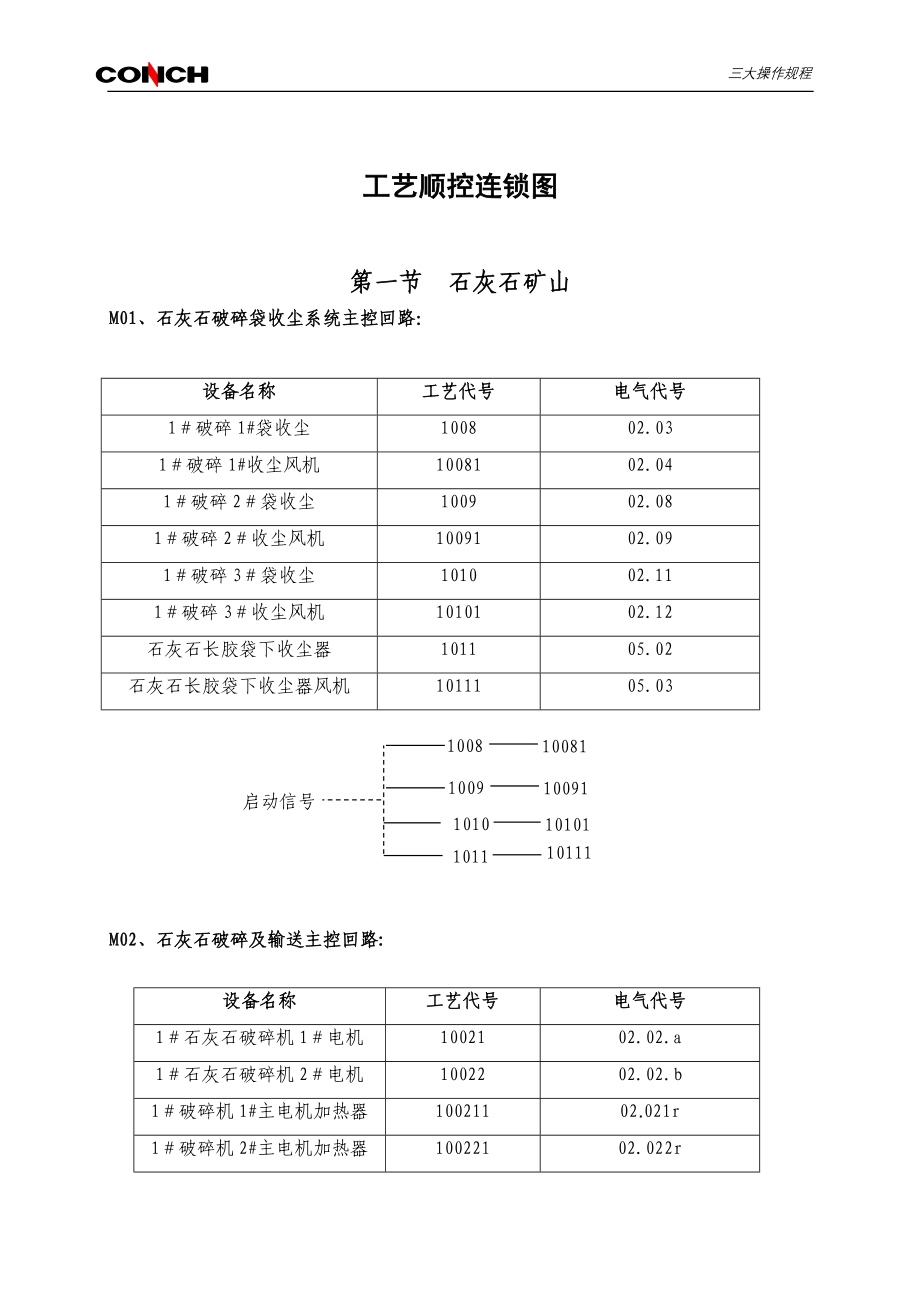

三大操作规程工艺顺控连锁图第一节 石灰石矿山M01、石灰石破碎袋收尘系统主控回路：设备名称工艺代号电气代号1＃破碎1#袋收尘100802.031＃破碎1#收尘风机1008102.041＃破碎2＃袋收尘100902.081＃破碎2＃收尘风机1009102.091＃破碎3＃袋收尘101002.111＃破碎3＃收尘风机1010102.12石灰石长胶袋下收尘器101105.02石灰石长胶袋下收尘器风机1011105.03启动信号100810081100910091101010101101110111M02、石灰石破碎及输送主控回路:设备名称工艺代号电气代号1＃石灰石破碎机1＃电机1002102.02.a1＃石灰石破碎机2＃电机1002202.02.b1＃破碎机1#主电机加热器10021102.021r1＃破碎机2#主电机加热器10022102.022r1＃破碎1#液体变阻器10021202.02.11＃破碎2#液体变阻器10022202.02.21＃破碎板喂机100102.01矿山长胶带机10051＃破碎1＃带式输送机(A)100302.071＃破碎2＃带式输送机(A)100402.10入石灰石堆场胶带输送机100622.01石灰石板喂机机干油泵10011破碎机液压站油泵10023启动信号A1007&1003100510041006（1）1＃电机轴承温度HH100211＃电机定子温度HH1＃破碎机轴承温度HH1＃破碎电机启动完毕（2）2＃破碎电机跳停&&水电阻允许主机启动水电阻启动完毕（1）水电阻故障1001&A10032＃破碎电机启动完毕&2＃电机轴承温度HH2＃电机定子温度HH2＃破碎机轴承温度HH1＃破碎电机跳停&水电阻允许主机启动水电阻启动完毕(2)10022水电阻故障注：（1）破碎机主电机启动运行45s后，如液体变阻柜的启动完毕信号还未到达，则停主电机。
2）石灰石破碎收尘风机10081作为主电机的启动连锁；正常运行时，若出料皮带1003跳停，则破碎机不停，板喂机立即停机破碎机停，板喂机立即停机3）电机定子温度HH为130℃，电机轴承及破碎机轴承温度HH为85℃，电机定子、轴承温度高报做启动连锁.（4）破碎机主电机加热器单机启停，也可自动主电机开则加热器停，电机停则加热器自动开启破碎机电流高高报延时3s跳板喂机.（5）石灰石板喂机机干油泵及破碎机液压站油泵单机启停.M03、石灰石堆料机主控回路：设备名称工艺代号电气代号石灰石堆料机100722.02注：堆料机单开M04 砂岩破碎收尘主控回路设备名称工艺代号电气代号砂岩破碎1#收尘器110612.05砂岩破碎1#收尘风机1106112.06砂岩破碎2#收尘器110712.10砂岩破碎2#收尘风机1107112.12启动信号100610061100710071M05、砂岩破碎主控回路设备名称工艺代号电气代号砂岩破碎机电机1102砂岩破碎机主电机加热器11021砂岩破碎机水电阻11022砂岩破碎给料段电机110112.02.1砂岩破碎板喂机筛分段电机1101112.02.2砂岩破碎胶带输送机110312.04启动信号&1125电机轴承温度HH1102电机定子温度HH破碎电机轴承温度HH&1103A11061①○水电阻允许启动水电阻启动完毕水电阻故障110111101①○A1103&注： （1）破碎机主电机启动运行45s后，如液体变阻柜的启动完毕信号还未到达，则停主电机。
2）砂岩破碎收尘风机11061作为主电机的启动连锁；正常运行时，若出料皮带1103跳停，则破碎机不停，板喂机立即停机破碎机停，板喂机立即停机3）电机定子温度HH为130℃，电机轴承及破碎机轴承温度HH为85℃4）主电机运行，加热器则自动停止，主电机停止，加热器则自动运行M06、粘土破碎主控回路设备名称工艺代号电气代号粘土破碎机112211.02.1粘土破碎板喂机112111.01粘土破碎板喂机筛分段电机1121111.02.2出粘土破碎机1#胶带输送机112311.03出粘土破碎机2#胶带输送机112411.04入粘土堆场胶带输送机112523.01启动信号&112611241125①○11231121112111121①○A1123&注： 正常运行时，若出料皮带1123跳停，则破碎机不停，板喂机立即停机破碎机停，板喂机立即停机M07、砂岩粘土堆料主控回路设备名称工艺代号电气代号砂岩粘土堆料机112623.02注：堆料机单机起停 第二节 原料粉磨操作站R01A、均化库顶及废气处理袋收尘主控回路 设 备 名 称工艺代号电气代号A线混料皮带袋收尘130535.30A线混料皮带收尘风机130635.32入磨胶带收尘器131835.37入磨胶带收尘器风机131935.39均化库顶收尘器140942A.06均化库顶收尘器风机1409242A.07入库斗提主斜槽单机收尘134341A.24启动信号13061305 1343 13191318 140921409R02A、生料入均化库输送主控回路设 备 名 称工艺代号电气代号均化库顶分配器风机140642A.05均化库顶斜槽风机140342A.03a均化库斗式提升机140142A.01.1均化库顶2＃离心风机1408242A.03b启动信号&14031406A14091401注：均化库顶收尘风机1409为1406的启动连锁。
14082单机起停R03A1、旋风筒下斜槽风机系统主控回路设 备 名 称工艺代号电气代号汇风箱下斜槽风机134041A.20主斜槽1#风机1342141A.21主斜槽2#风机(中)1342241A.22启动信号&1342113422A13441340A1401R03A2、旋风筒收尘系统主控回路设 备 名 称工艺代号电气代号1＃旋风筒下气动闸阀1331141A.13a2＃旋风筒下气动闸阀1332141A.14a3＃旋风筒下气动闸阀1333141A.15a4＃旋风筒下气动闸阀1334141A.16a旋风筒1＃回转下料器133541A.13b旋风筒2＃回转下料器133641A.14b旋风筒3＃回转下料器133741A.15b旋风筒4＃回转下料器133841A.16b启动信号 &A1340 133513311 133613321133713331133813341注：在原料磨未开的情况下，主斜槽上三个风机若一个跳停，连锁跳停电场下拉链机，延时30min跳电场；原料磨开时，连锁跳停磨R04A、电收尘收尘排灰组设 备 名 称工艺代号电气代号回灰拉链机160954A.10电收尘下1#拉链机160754A.07电收尘下2#拉链机160854A.081#回转下料器1606154A.05512#回转下料器1606254A.05523#回转下料器1606354A.05534#回转下料器1606454A.0554电收尘#1拉链机1605154A.0541电收尘#2拉链机1605254A.0542电收尘#3拉链机1605354A.0543电收尘#4拉链机1605454A.0544废气处理电收尘1#振打16049A54A.05AR1废气处理电收尘2#振打16049B54A.05AR2回灰拉链机下电动闸阀161054A.111609 启动信号 &A1428 选择 ZF1610 &>不选择 A1401 1608 1607 16061 (1)(a)16049A16063 16053 16064 16054 16062 16052 16051 (a)(1)16049B注：四台拉链机跳停，延时30分钟后跳停电场，回灰拉链机下电动闸阀单机起停。
R05A、电收尘风机主控回路设 备 名 称工艺代号电气代号电收尘风机主电机161854A.06M电收尘风机主电机加热器1618154A.06r电收尘风机主电机水电阻1618254A.06AR1618&启动信号风机轴承温度HH 主电机轴承温度HH 主电机定子温度HH 风机轴承振动HH 水电阻无故障风机阀门关限位水电阻允许启动水电阻启动完毕注：（1）主电机启动后 45s，如水电阻启动完毕信号还未到，则停主电机2）电机定子温度HH为130℃，电机轴承及风机轴承温度HH为85℃，风机轴承振动HH为8mm/s3）主电机运行，加热器则自动停止，主电机停止，加热器则自动运行R06A、原料磨风机主控回路设 备 名 称工艺代号电气代号原料磨风机主电机132741A.26M原料磨风机主电机加热器1327141A.26r原料磨风机主电机水电阻133041A.26AR原料磨风机电机稀油站132841A.26y&启动信号稀油站允许启动水电阻允许启动1327密封风机运行风机。
