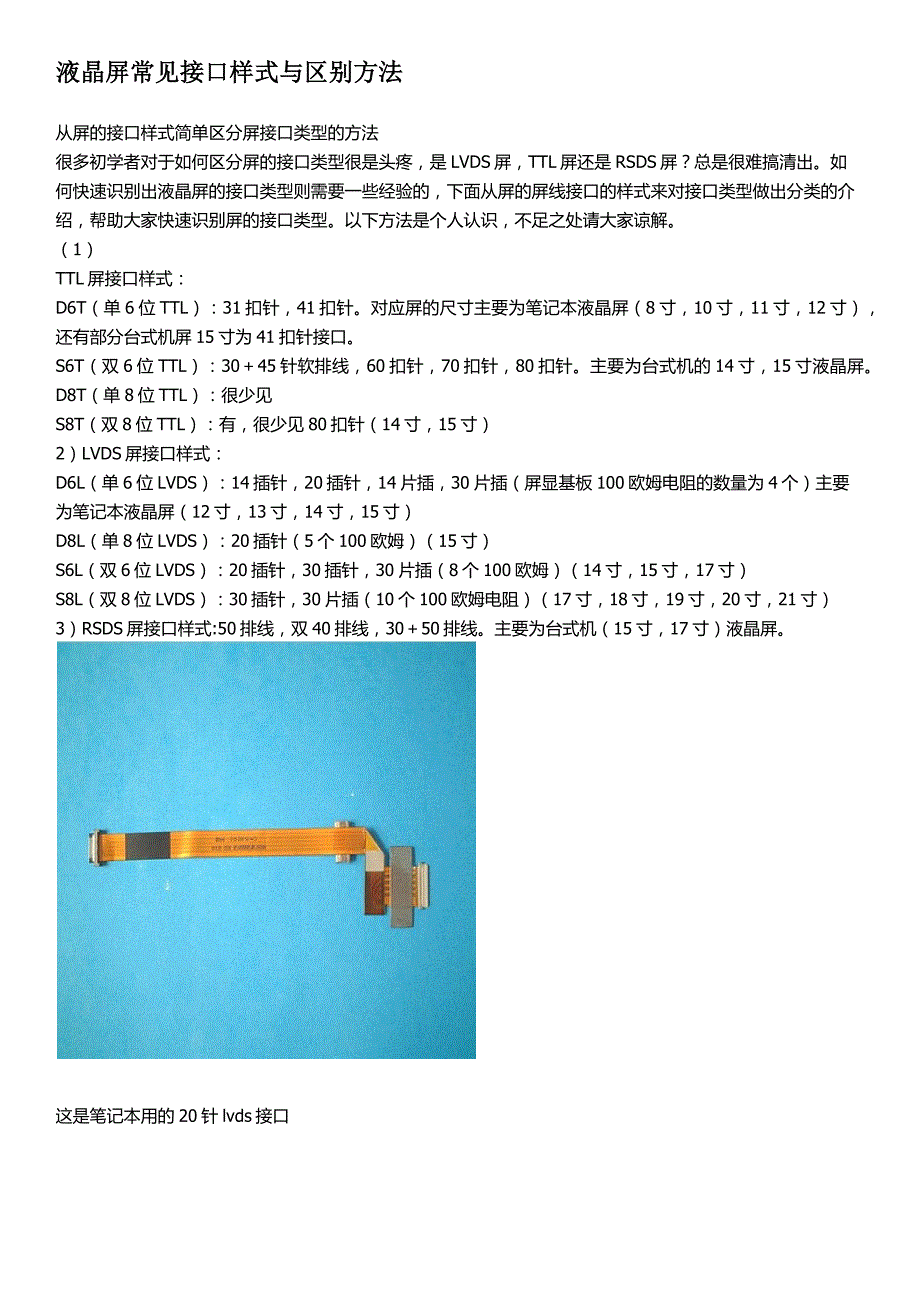

液晶屏常见接口样式与区别方法液晶屏常见接口样式与区别方法 从屏的接口样式简单区分屏接口类型的方法 很多初学者对于如何区分屏的接口类型很是头疼，是 LVDS 屏，TTL 屏还是 RSDS 屏？总是很难搞清出如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型以下方法是个人认识，不足之处请大家谅解 （1） TTL 屏接口样式： D6T（单 6 位 TTL）：31 扣针，41 扣针对应屏的尺寸主要为笔记本液晶屏（8 寸，10 寸，11 寸，12 寸），还有部分台式机屏 15 寸为 41 扣针接口 S6T（双 6 位 TTL）：30＋45 针软排线，60 扣针，70 扣针，80 扣针主要为台式机的 14 寸，15 寸液晶屏D8T（单 8 位 TTL）：很少见 S8T（双 8 位 TTL）：有，很少见 80 扣针（14 寸，15 寸） 2）LVDS 屏接口样式： D6L（单 6 位 LVDS）：14 插针，20 插针，14 片插，30 片插（屏显基板 100 欧姆电阻的数量为 4 个）主要为笔记本液晶屏（12 寸，13 寸，14 寸，15 寸） D8L（单 8 位 LVDS）：20 插针（5 个 100 欧姆）（15 寸） S6L（双 6 位 LVDS）：20 插针，30 插针，30 片插（8 个 100 欧姆）（14 寸，15 寸，17 寸） S8L（双 8 位 LVDS）：30 插针，30 片插（10 个 100 欧姆电阻）（17 寸，18 寸，19 寸，20 寸，21 寸） 3）RSDS 屏接口样式:50 排线，双 40 排线，30＋50 排线。
主要为台式机（15 寸，17 寸）液晶屏 这是笔记本用的 20 针 lvds 接口 这是普通用的液晶显示器用点屏线：左边接驱动板,右边接液晶屏(20 针与 30 针 lvds 接口相似) 这里面都是 lvds 接口：有 30 针、20 针的 这些是 41 扣针接口（双排） 这是 60 扣针接口（80 扣针接口与这个相似） 本贴来自天极网群乐社区-- 液晶屏接口定义(2008-01-18 18:09:43) 孤影清风的 BLOG 20PIN 单 6 定义： 3.3V 3.3V 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16 空 17 空 18 空 19 空 20 空 每组信号线之间电阻为（数字表 100 欧左右）指针表 20 －100 欧左右（4 组相同阻值） 20PIN 双 6 定义： 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20 －100 欧左右（8 组相同阻值） 20PIN 单 8 定义： 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20 －100 欧左右（5 组相同阻值） 30PIN 单 6 定义： 1：空 2：电源 3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28 空 29 空 30 空 每组信号线之间电阻为（数字表 100 欧左右）指针表 20 －100 欧左右（4 组相同阻值） 30PIN 单 8 定义： 1：空 2：电源 3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28 空 29 空 30 空 每组信号线之间电阻为（数字表 100 欧左右）指针表 20 －100 欧左右（5 组相同阻值） 30PIN 双 6 定义： 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+ 30PIN 双 8 定义： 1：电源 2：电源 3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20 －100 欧左右（10 组相同阻值） 一般 14PIN、20PIN、30PIN 为 LVDS 接口， 25、31、40、41、60、70、75、80、100PIN 接口为 TTL 接口，其中 41PIN 以下为单 6 位，60PIN 以上为双六位屏 50、80（50+30）PIN 接口的为 RSDS 接口。
单排白色线 14+20IN 接口为 TMDS 接口，少得很彩色液晶屏接口及其驱动电路2009 年 03 月 01 日 星期日 13:01市场上有大批的各种型号的液晶屏，广大用户及电子爱好者都想利用二手屏开发液晶电视或制作投影机，但目前有关这方面的资料和书籍比较少，很多人拿到液晶屏却找不到相关资料，而束手无策本人从事彩色液晶行业多年，愿将相关资料和经验与广大电子爱好者共享一、市场流行二手屏简介目前市场上主要是 STN 型彩色液晶屏（俗称伪彩屏）和 TFT 型彩色液晶屏（俗称真彩屏）从接口方式上分有数字屏和模拟屏目前在我国市场上电子爱好者通常能买到的大部分是二手屏，一般以***公司的产品为主，品种很多但由于此类液晶屏大都为***的 PACHINKO （俗称柏青哥，一种小钢珠的赌博游戏）机的拆机屏由于此类屏数量多，价格便宜，市场拥有量大，所以本文重点介绍此类液晶屏的接口及其驱动电路PACHINKO（柏青哥）游戏机用液晶屏一览表如附表所示需说明的是：关于液晶屏的图象分辨率，许多厂家的标注方法不同，象 320×234，有的液晶屏资料上标注为960×234，这实际上是将 R、G、B 三基色乘上了 320。
即 3×320=960同样地，7“ 16:9 的屏有的标为480×234，有的标为 1440×234，它也是将 3×480=1440 而得出的图象的分辨率指标主要是看垂直方向的线数，比如，两个分别标有 800×480 和 1440×234 的 7“液晶屏，哪个像素点多，分辨率高呢？显然应该是800×480 的分辨率高，它是数字屏，可以支持 VGA 输入那么是不是数字屏就分辨率高呢？也不尽然象附表中的夏普 LM32C041，EPSON 4“、5.6“、6.5“，ALPS LFUBK9111A/LFUBK3041A 虽然是数字屏，但其分辨率也只有 320×234另外一个问题是：如何区分 STN 屏（伪彩屏）和 TFT 屏（真彩屏）呢？STN 由于工艺技术比较落后，其彩色鲜艳度，色彩还原性，图象响应速度，图象观看角度等与 TFT 屏相比，都有明显的差距，两种类型的屏放在一起，很容易区分出来早期的 STN 屏响应速度很慢，在播放动态图象时，会有明显的拖尾现象，只适合显示静态图象但象卡西欧 CMV54NT04P，CMW72NS46P，西铁城 USC-501/504/610 和夏普 LM6Q401，LM072QCAT50，虽然也是 STN 屏，但由于采用了新的技术，提高了响应速度和色彩鲜艳度，使许多新手误把它看成了真彩屏。
另外，大多数液晶屏通过其型号也能看出是 STN 还是TFT 屏，如夏普液晶屏“LQ“字头的一般是 TFT 真彩屏，“LM“字头的是 STN 伪彩屏近两年来，***PACHINKO 游戏机市场也在变化，其显示器用的液晶屏以 7“以上的为主，7“以下的液晶屏在新机种上已基本不采用了也就是说，今后 7“以下的二手屏会越来越少了希望厂家开发时注意这个情况笔者曾听到许多爱好者问，可否用二手笔记本电脑的液晶屏改液晶电视？这个问题十分复杂，二手笔记本电脑的液晶屏的确比较便宜，但为了降低功耗，延长电池供电的时间，大都故意将液晶背光亮度降低，因背光灯管的功耗，占液晶功耗的一半以上另外这种屏响应速度较慢，且屏的品种太多，太复杂，有的还是 STN 屏，除非屏的品种比较单一，数量较多，且有条件开发做视频显示器或液晶电视，驱动板供应商才愿意投入开发，否则，业余爱好者自己很难制作，改装成液晶电视如果有条件能换新的高亮度灯管，且是近几年出的液晶屏，同时还能找到屏的接口资料，也还是有机会改成液晶电视的二、液晶屏接口及驱动电路简介有关二手液晶屏的驱动电路，先说模拟屏其驱动电路一般由视频解码、伽玛校正（γ 校正）、时序控制（TIMING CONTROL，也称 T-CON IC）三大部分组成。
如要增加 OSD 显示、遥控、电视接收等功能则还要加上 CPU一般二手液晶屏会带有一个电路板，其上绝大多数已有伽码矫正电路和时序控制电路板上一般可以找到 IR3Y26、MM1288、TA8696 等伽码校正 IC，我们只需再加一个视频解码电路即可这种解码 IC 很多，如TDA8361，TDA8362，IR3Y29，IR3Y31，CXA1950，M52042，M52045，AN5372，NJM1300，NJM2529，TA8795，TA8819，TA8695 等另外还有一部分液晶屏没带伽码矫正 IC，这时就需要在驱动电路上采用IR3Y29，IR3Y31，TA8795，NJM2595 等带伽码矫正功能的解码 IC这些屏的时序控制 IC ，一般不能在市场上买到，必须要利用原机上的时序控制 IC如果是新屏象 LG-PHILIPS，AU，三星 等小尺寸液晶屏，供应商都会配套供应时序控制 IC，如 MN5814，UPS015，UPS017，TX8801，TX8806 等特别注意，不同的屏要配不同的时序控制 IC再说数字屏，数字屏除了在硬件上要开发外，还要开发相关的软件要得到屏的接口定义和屏的时序图资料才能开发驱动板。
一般电子爱好者自己不方便开发市场上今后 7“以上的二手屏会很多，价格相对较便宜，而这些屏又大多数是数字屏象 7“ 松下、7“日立、7.8“东芝、8“ 夏普和三洋、8.4“东芝和三菱（具体型号见附表）数字屏一般是 4BIT ，6BIT ，8BIT R、G、B 三基色分别驱动，比特数越高，图象效果越好但早期也有串行 6BIT 的数字屏如：爱普生 3.2“、4“、5.6“、6.5“ (型号见附表)就是 6BIT 的串行数字屏数字屏的驱动相对比较复杂一般先将输入的视频信号进行 A/D 转换，然后进行数字解码，解码后的信号送入 SCALING IC 进行图象的。
