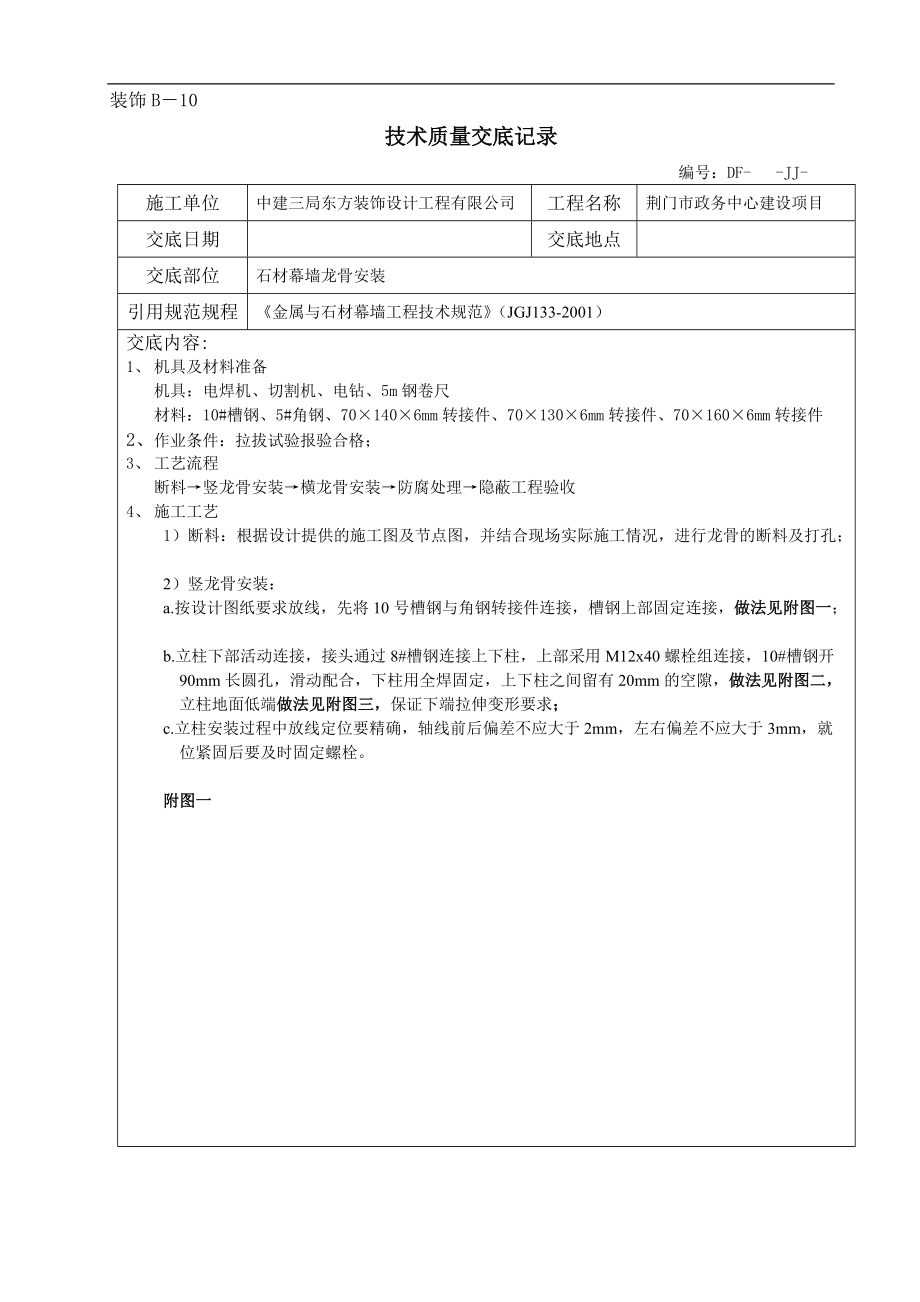

装饰B－10技术质量交底记录编号：DF- -JJ- 施工单位中建三局东方装饰设计工程有限公司工程名称荆门市政务中心建设项目交底日期交底地点交底部位石材幕墙龙骨安装引用规范规程《金属与石材幕墙工程技术规范》（JGJ133-2001）交底内容:1、 机具及材料准备机具：电焊机、切割机、电钻、5m钢卷尺材料：10#槽钢、5#角钢、70×140×6mm转接件、70×130×6mm转接件、70×160×6mm转接件2、 作业条件：拉拔试验报验合格；3、 工艺流程断料→竖龙骨安装→横龙骨安装→防腐处理→隐蔽工程验收4、 施工工艺1）断料：根据设计提供的施工图及节点图，并结合现场实际施工情况，进行龙骨的断料及打孔；2）竖龙骨安装：a.按设计图纸要求放线，先将10号槽钢与角钢转接件连接，槽钢上部固定连接，做法见附图一；b.立柱下部活动连接，接头通过8#槽钢连接上下柱，上部采用M12x40螺栓组连接，10#槽钢开90mm长圆孔，滑动配合，下柱用全焊固定，上下柱之间留有20mm的空隙，做法见附图二，立柱地面低端做法见附图三，保证下端拉伸变形要求；c.立柱安装过程中放线定位要精确，轴线前后偏差不应大于2mm，左右偏差不应大于3mm，就位紧固后要及时固定螺栓。
附图一附图二附图三3）横龙骨安装：横龙骨与主龙骨焊接，焊缝长度为10#槽钢侧面宽度48mm，焊接保证横龙骨两端水平；同层标高偏差：幕墙墙宽度小于或等于35m作业面，不应大于5mm；幕墙宽度大于35m作业面，不应大于7mm；4）防腐处理：现场焊接或高强螺栓紧固的构件固定后，应及时进行防腐蚀处理，涂刷两遍红丹防锈漆底漆；5、 施工环境要求材料进场统一安排堆放，装卸、搬运与安装要求轻拿轻放，降低噪声污染，文明施工；6、 施工现场安全要求建筑高空拆脚手架时，施工人员不得随意在土建安全维护栏范围内作业，防止高空坠物；施工特种作业必须规范，用电接线符合相关要求和规范接受交底人员签名：交底记录 计 6 条 /共 3 页审核人交底人:技 术 交 底 记 录表B2 编号：工程名称交底时间 年 月 日交底提要：龙骨安装 引用规范《金属与石材幕墙工程技术规范》（JGJ133-2001）交底内容：（包括工程中的关键性施工技术问题；保证工程施工质量的施工方法、技术措施和安全、环境保护措施等；施工质量标准及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体情况；质量和安全操作要求等）交底内容:1、机具及材料准备机具：电焊机、切割机、电钻、5m钢卷尺材料：10#槽钢、5#角钢、70×330×4mm转接件、70×380×6mm转接件、70×580×6mm转接件2、作业条件：拉拔试验报验合格；工艺流程断料→竖龙骨安装→横龙骨安装→防腐处理→隐蔽工程验收施工工艺1）断料：根据设计提供的施工图及节点图，并结合现场实际施工情况，进行龙骨的断料及打孔；2）竖龙骨安装：a.按设计图纸要求放线，先将10号槽钢与角钢转接件连接，槽钢上部固定连接，做法见附图一；b.立柱下部活动连接，接头通过8#槽钢连接上下柱，上部采用M12x40螺栓组连接，10#槽钢开90mm长圆孔，滑动配合，下柱用全焊固定，上下柱之间留有20mm的空隙，做法见附图二，立柱地面低端做法见附图三，保证下端拉伸变形要求；c.立柱安装过程中放线定位要精确，轴线前后偏差不应大于2mm，左右偏差不应大于3mm，就位紧固后要及时固定螺栓。
3）横龙骨安装：横龙骨与主龙骨焊接，焊缝长度为10#槽钢侧面宽度48mm，焊接保证横龙骨两端水平；同层标高偏差：幕墙墙宽度小于或等于35m作业面，不应大于5mm；幕墙宽度大于35m作业面，不应大于7mm；4）防腐处理：现场焊接或高强螺栓紧固的构件固定后，应及时进行防腐蚀处理，涂刷两遍红丹防锈漆底漆；施工环境要求材料进场统一安排堆放，装卸、搬运与安装要求轻拿轻放，降低噪声污染，文明施工；施工现场安全要求建筑高空拆脚手架时，施工人员不得随意在土建安全维护栏范围内作业，防止高空坠物；施工特种作业必须规范，用电接线符合相关要求和规范技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。
