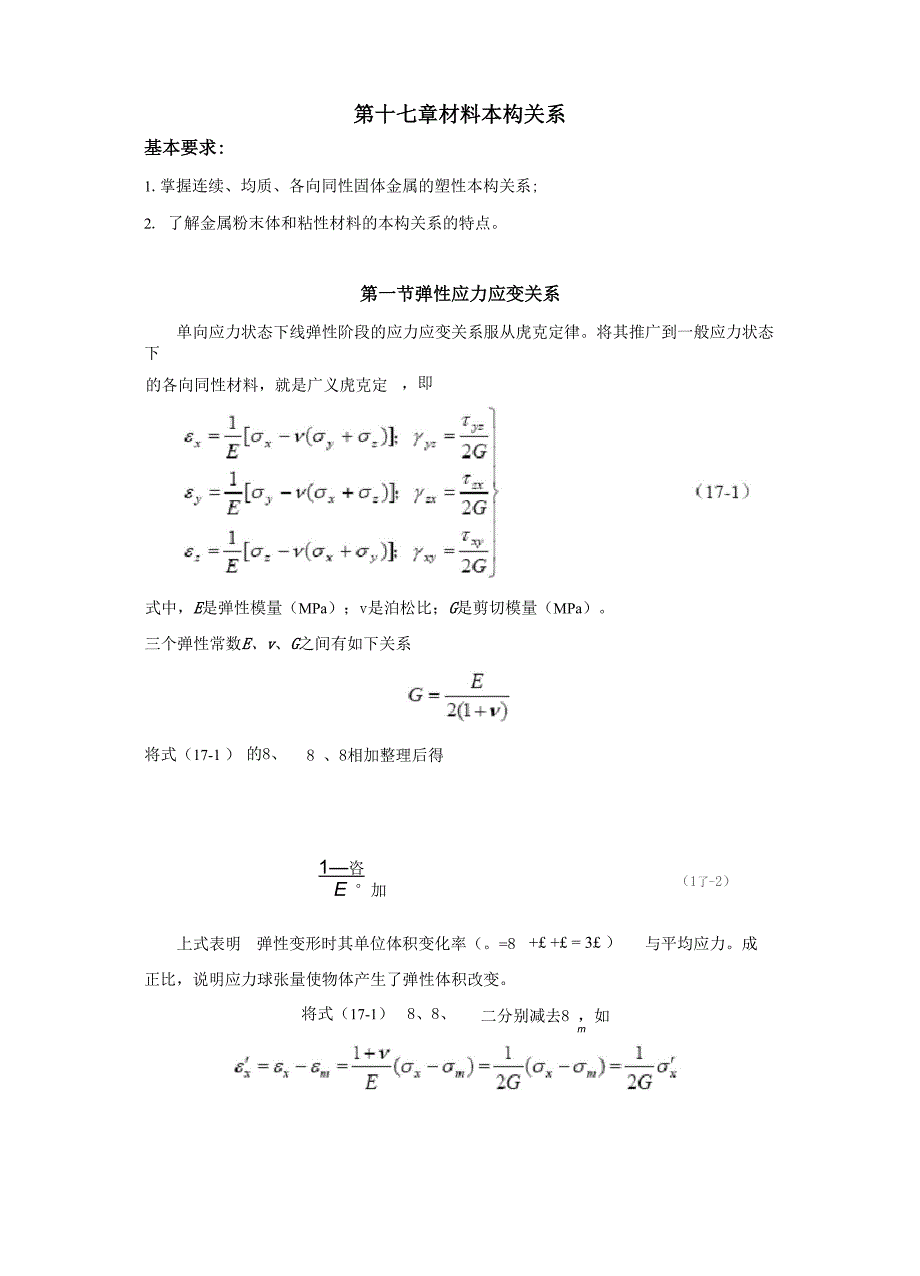

第十七章材料本构关系基本要求:1.掌握连续、均质、各向同性固体金属的塑性本构关系;2. 了解金属粉末体和粘性材料的本构关系的特点第一节弹性应力应变关系单向应力状态下线弹性阶段的应力应变关系服从虎克定律将其推广到一般应力状态下的各向同性材料，就是广义虎克定律即，式中，E是弹性模量（MPa）；v是泊松比；G是剪切模量（MPa）将式（17-1 ）三个弹性常数E、v、G之间有如下关系8 、8相加整理后得的8、1—咨E °加（1了-2）上式表明弹性变形时其单位体积变化率（8+£ +£ = 3£ ）与平均应力成正比，说明应力球张量使物体产生了弹性体积改变m二分别减去8 ，如将式（17-1） 8、8、同理得5 z':•,因此应变偏量与应力偏量之间的关系，可写成如下形式上式表示应变偏张量与应力偏张量成正比，表明物体形状的改变只是由应力偏张量引起的由式（17-2）和式（17-3），广义虎克定律可写成张量形式广义虎克定律还可以写成比例及差比的形式、—雾气，一今十八心 %为 1， ， ， ，=， ， ， ， —及一……---2G上式表明，应变莫尔圆与应力莫17-1单向拉伸时的应力-应变船盘尔圆几何相似，且成正比。
由以上分析可知，弹性应力应变关系有如下特点：1）应力与应 变成线性关系2）弹性变形是可逆的，应力应变关系是单值对应的3）弹性变形时，应 力球张量使物体产生体积变化，泊松*v< 5.04）应力主轴与应变主轴重合第二节塑性应力应变关系当质点应力超过屈服极限进入塑性状态时，应力 应变关系一般不能一一对应，而是与加载路线有关 由于加载路线不同，同一种应力状态可以对应不同的 应变状态，同一应变状态，也可以对应不同的应力状 态，而且应力与应变主轴不一定重合根据以上的分析，塑性应力与应变关系有如下特 点：：1） 应力与应变之间的关系是非线性的2） 塑性变形是不可逆的，应力应变关系不是单值对应的，与应变历史有关3） 塑性变形时可认为体积不变，即应变球张量为零，泊松*v= 5.04） 全量应变主轴与应力主轴不一定重合由于塑性应力应变关系与加载路线或加载的历史有关因此，离开加载路线来建立应力 与全量塑性应变之间的普遍关系是不可能的，一般只能建立应力与应变增量之间的关系，仅 在简单加载下，才可以建立全量关系所谓简单加载，是指在加载过程中各应力分量按同一 比例增加，应力主轴方向固定不变如图17-2b中，由原点O到尸点的直线所表示的就是 简单加载。
第三节增量理论增量理论又称流动理论，是描述材料处于塑性状态时，应力与应变增量或应变速率之间关系 的理论，它是针对加载过程的每一瞬间的应力状态所确定的该瞬间的应变增量，这样就撇开 加载历史的影响列维-密塞斯（Levy-Mises）理论Levy和Mises分别于1871和1913年建立了理想塑性材料的流动理论，该理论建立在下 面四个假设基础上1） 材料是理想刚塑性材料，即弹性应变增量d*为零塑性应变增量d七;就是总应变增 量ds2） 材料符合Mises屈服准则，即3） 每一加载瞬时，应力主轴与应变增量主轴重合4）塑性变形时体积不变，即d s 1 + d s 2 + d s 3= d s + d s + d s = 0所以塑性应变增量偏张量就是应变增量张量，即d s = d s j 在上述假设前提下，得到应变增量和应力偏量成正比的结论，即= <7- cU t 1 7-6 j式中，d入是瞬时的非负比例系数，在加载的不同瞬间是变化的，在卸载时d 口 0式（17-6 ） 称为Levy-Mises方程由于d s .= d s :,所以式（17-6）与广义虎克定律式（17-4）形 式上相似，也可以写成比例形式和差比形式：■- 17-7 J亨； 5 "17d 七 一 d s.占 - d 土 d 5-. - d. A 2t LZ-S：'4 - %七-叽 孔-叫—U Ard电一 d幻cl - d d - d-43CL7-9)fij 2 — J经推导得出将式（17-10）代入式（17-7）, Levy-Mises方程还可以写成广义表达式由式（17-11）和式（17-6）可以证明平面变形和轴对称问题的一些结论。
1）平面塑性变形时，设z向没有变形，则有d£ = 0，由式（17-11），则得2）若两个正应变增量相等，其对应的应力也相等例如在某些轴对称问题中，由式（17-6）有L = J 因此"Levy-Mises方程仅适用于理想刚塑性材料，它只给出了应变增量与应力偏量之间的关系由于d £ 〃= 0，因而不能确定应力球张量因此，如果已知应变增量，只能求得应力偏量分量，一般不能求出应力另一方面，如果已知应力分量，因为为常数，、一"是不 定值，也只能求得应变增量各分量之间的比值，而不能直接求出它们的数值应力城变速率方程将式（17-6）两边除以时间d房可得式中酎 -为应变速率张量，」' '厂 '为等效应变速率则有式（17-12）称为应力-应变速率方程，它同样可以写成比例形式和广义表达式式（17-12） 由圣文南（B. Saint-Venant）于1870年提出，由于与牛顿粘性流体公式相似，故又称为圣 维南塑性流体方程如果不考虑应变速率对材料性能的影响，该式与列维-密塞斯方程是一 致的普朗特-劳斯（Prandtl-Reuss）理论Prandtl-Reuss理论是在Levy-Mises理论基础上进一步考虑弹性变形部分而发展起来的。
即 总应变增量的分量由弹、塑性两部分组成，即d" & &式中，塑性应变增量、二’由Mises理论确定，弹性应变增量由式（17-5）微分可得，• 17-13)；17-14)所以 Prandtl-Reuss 方程d 我= d S；； dtT™ 4- 6； A Z式（17-14）也可写成= C7:⑴-15)第四节全量理论在小变形的简单加载过程中应力主轴保持不变，由于各瞬时应变增量主轴和应力主轴重 合，所以应变主轴也将保持不变在这种情况下，对应变增量积分便可得到全量应变在这 种情况下建立塑性变形的全量应变与应力之间的关系称为全量理论，亦称为形变理论ij全量理论最早是由汉基（H. Hencky）于1924年提出如果假定是刚塑性材料，而且不考虑 弹性变形，则可用全量应变£ .代替Mises方程中的应变增量，即 式中，-户上式也可以写成比例形式和差比形式，进一步写成广义表达式如果是弹塑性材料的小变形，则同时要考虑弹性变形此时，Hencky方程为式（17-17）中第一式表示形状变形：前一项是塑性应变；后一项是弹性应变第二式表示弹性体积变形为了便于与广义虎克定律式（17-4）进行比较，令&为塑性切变模量，使得，于是式（17-17）第一式可写成这样便与广义虎克定律式（17-4）在形式上是一样的，区别仅在于G是材料常数，而&是随变形过程而变的。
且2G『所以，可以把小变形全量理论看成是广义虎克定律在小塑性变形中的推广第五、六、七节自学。
