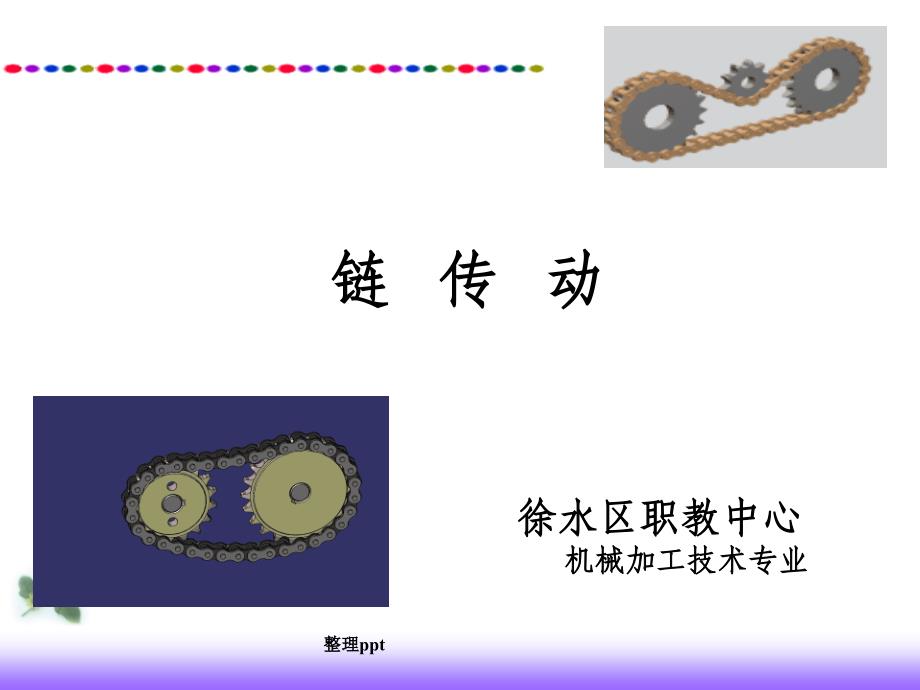

链链 传传 动动徐水区职教中心徐水区职教中心 机械加工技术专业机械加工技术专业整理整理ppt 整理整理ppt 一、链传动：一、链传动：由链条和具有特殊齿形的链轮组成的传递运动和（或）动力的传动由链条和具有特殊齿形的链轮组成的传递运动和（或）动力的传动1、组成、组成从动链轮从动链轮主动链轮主动链轮链条链条整理整理ppt 一、链传动：一、链传动：2、特点、特点①没有弹性滑动和打滑，平均传动比准确；②效率高，承载能力高；③轴上受力小，在同样使用条件下，较带传动紧凑；④能在较恶劣的环境下工作；⑤具有中间挠性件，可缓和冲击，吸收振动，并适用于大中心距传动；⑥瞬时传动比和链速变化，故传动平稳性差、工作时冲击和噪声较大；⑦磨损后易发生脱链；⑧只能用于平行轴间的传动整理整理ppt 一、链传动：一、链传动： 用于两轴平行、中心距较远、传递功率较大用于两轴平行、中心距较远、传递功率较大且平均传动比要求准确、不宜采用带传动或齿轮且平均传动比要求准确、不宜采用带传动或齿轮传动的场合传动的场合3、应用场合、应用场合传动比一般传动比一般i≤6，， 低速时可达到低速时可达到10；； 两轴中心距两轴中心距a≤6m，最大可达，最大可达15m; 链条速度链条速度v ≤ 15m/s，高速时可达，高速时可达20～～40m/s整理整理ppt 4、传动比：、传动比：一、链传动：一、链传动： n1 —— 主动轮的转速，r/min n2 ——从动轮的转速，r/min z1—— 主动轮齿数 z2 ——从动轮齿数 整理整理ppt 传动比计算：传动比计算：一、链传动：一、链传动：例：已知某摩托车后链轮（主动轮）、前链轮（从动链轮）的齿数分别为z1=20，z2=40，试求其传动比i。
整理整理ppt 二、链传动的类型二、链传动的类型按用途链可分为传动链、输送链和起重链 按结构的不同传动链主要有滚子链和齿形链滚子链运动不均匀，适用于轻载低速传动； 齿形链传动平稳、噪声小，但价格较贵，适用于高速重载传动整理整理ppt 整理整理ppt 三、套筒滚子链的结构和规格三、套筒滚子链的结构和规格1、套筒滚子链的结构 套筒滚子链由内链板1、外链板2、销轴3、套筒4和滚子5组成套筒滚子链上相邻两销轴中心的距离称为节距，用ｐ表示 链条的长度以节数来表示，链节数常取偶数，奇数节时须采用过渡链节 整理整理ppt 2、套筒滚子链的规格 滚子链已标准化（GB1243.1-97），按极限拉伸载荷的大小分为A、B两个系列 A系列适于重载、较高速和重要的传动 滚子链的主要参数如表7-1其中链号数乘以25.4/16mm即为节距值链的节距越大，链的尺寸就越大，承载能力也越高整理整理ppt 滚子链的标记方法 滚子链的标记顺序为链号、排数、整链链节数和标准号如A系列滚子链、节距为15.875、单排、86节的滚子链，其标记为：10A—1×86 GB1243.1-97。
整理整理ppt 四、链轮四、链轮 1、齿形 对链轮齿形的基本要求是：链条滚子能平稳、自由地进入啮合和退出啮合；啮合时滚子与齿面接触良好；齿形应简单，便于加工 最常用的链轮端面齿形是“三圆弧一直线齿形”整理整理ppt 2、链轮结构和材料 链轮结构型式链轮结构型式：实心式、腹板式、组合式、轮辐式整理整理ppt 链轮材料：链轮材料：链传动工作不平稳，链轮轮齿的失效形式有断裂、磨损等，故其材料应具有足够的强度和较好的耐磨性，且小链轮的材料应优于大链轮整理整理ppt 五、滚子链传动的失效形式五、滚子链传动的失效形式链条疲劳破坏：链条疲劳破坏：链板因拉力变化引起疲劳断裂；滚子因接触应力引起表面疲劳剥落主要发生在闭式传动中链条铰链磨损：链条铰链磨损：铰链反复曲折导致磨损，使链条变长，最后引起跳齿和脱链主要发生在开式传动中链条铰链的胶合：链条铰链的胶合：在润滑不良或速度过高时，铰链接触表面发生胶合链条的过载拉断链条的过载拉断：低速重载时，因过载被拉断整理整理ppt 1．链传动的组成：主动链轮、从动链轮和链条 2．链传动的应用特点 3．链传动的传动比计算。
4. 筒子链的规格与标记 5. 链传动的失效形式 总结：整理整理ppt 谢谢 谢谢 ！！整理整理ppt 牧牧童童遥遥指指机机加加工工借借问问技技能能哪哪个个好好整理整理ppt 。
