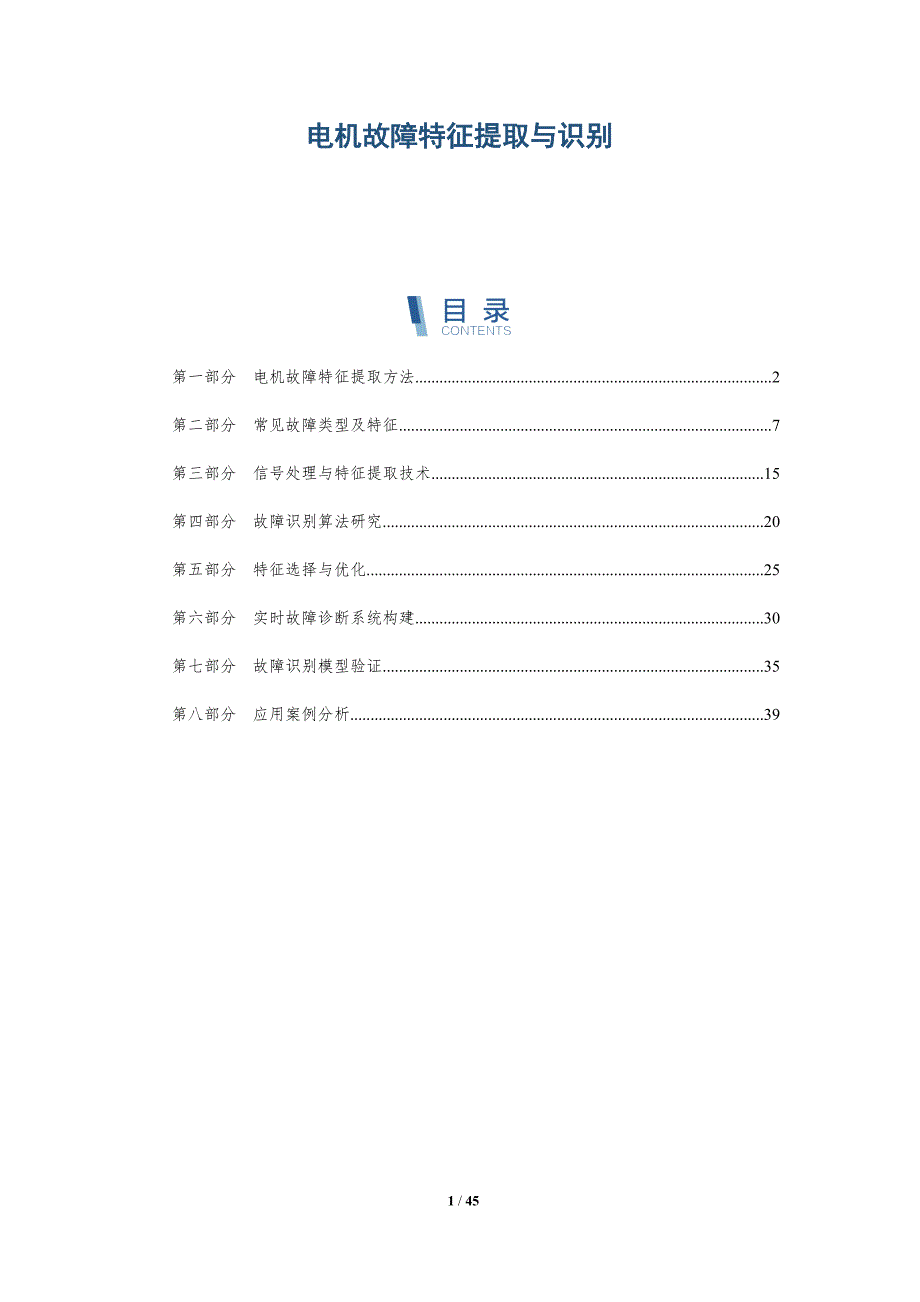

电机故障特征提取与识别 第一部分 电机故障特征提取方法 2第二部分 常见故障类型及特征 7第三部分 信号处理与特征提取技术 15第四部分 故障识别算法研究 20第五部分 特征选择与优化 25第六部分 实时故障诊断系统构建 30第七部分 故障识别模型验证 35第八部分 应用案例分析 39第一部分 电机故障特征提取方法关键词关键要点基于时域分析的电机故障特征提取方法1. 时域分析方法通过对电机运行过程中信号的时域特性进行分析，提取故障特征这种方法包括但不限于统计分析、时域波形分析等2. 利用快速傅里叶变换（FFT）等时域分析方法，可以将复杂信号分解为不同频率的成分，便于识别故障频率3. 结合先进的信号处理技术，如小波变换，可以更有效地提取故障特征，提高故障诊断的准确性基于频域分析的电机故障特征提取方法1. 频域分析方法通过分析电机信号的频谱特性来提取故障特征这种方法有助于识别电机故障特有的频率成分2. 采用滤波器设计技术，如带通滤波器，可以有效地提取与电机故障相关的特定频率信号3. 结合机器学习算法，如支持向量机（SVM），可以实现对频域特征的有效分类和识别基于时频域分析的电机故障特征提取方法1. 时频域分析方法结合了时域和频域的优点，能够同时分析信号的时域和频域特性。
2. 利用短时傅里叶变换（STFT）等方法，可以动态地分析信号的频率变化，从而提取与故障相关的时频特征3. 结合深度学习技术，如卷积神经网络（CNN），可以实现对时频特征的自动学习和识别基于小波分析的电机故障特征提取方法1. 小波分析是一种多尺度分析工具，可以有效地对信号进行分解，提取不同尺度的故障特征2. 通过小波变换，可以识别电机故障信号在不同尺度下的特征，从而提高故障诊断的准确性3. 结合模式识别技术，如神经网络和决策树，可以对提取的特征进行分类，实现故障的智能识别基于机器学习的电机故障特征提取方法1. 机器学习方法通过训练数据集学习电机正常与故障状态下的特征差异，从而提取故障特征2. 常用的机器学习算法包括决策树、随机森林、支持向量机等，它们能够处理高维数据，提高故障识别的效率3. 结合深度学习技术，如深度神经网络（DNN），可以实现端到端的故障特征提取和识别，进一步提高诊断的准确性基于数据驱动的电机故障特征提取方法1. 数据驱动方法侧重于从大量实际运行数据中自动提取故障特征，减少了对专家知识的依赖2. 利用数据挖掘技术，如聚类分析、关联规则挖掘等，可以从数据中挖掘出潜在的故障模式。
3. 结合大数据分析技术，可以实现对海量数据的快速处理和分析，为电机故障诊断提供强有力的支持电机故障特征提取方法在电机状态监测与故障诊断中起着至关重要的作用电机故障特征提取方法主要包括时域特征、频域特征、时频域特征和基于信号处理技术的特征提取方法以下将对这几种方法进行详细阐述一、时域特征提取方法时域特征提取方法通过对电机运行过程中采集到的信号进行分析，提取出反映电机状态的特征常见的时域特征包括：1. 绝对值均值：绝对值均值是指信号绝对值的平均值，能够反映信号的强度电机故障时，绝对值均值会出现异常2. 绝对值均方根：绝对值均方根是指信号绝对值的平方的平均值的平方根，能够反映信号的波动程度电机故障时，绝对值均方根会出现异常3. 脉冲数：脉冲数是指单位时间内信号中脉冲的个数，能够反映电机的运行状态电机故障时，脉冲数会出现异常4. 峰值：峰值是指信号中的最大值，能够反映电机的运行状态电机故障时，峰值会出现异常5. 峰值频率：峰值频率是指信号中的最大值对应的频率，能够反映电机的振动状态电机故障时，峰值频率会出现异常二、频域特征提取方法频域特征提取方法通过对电机运行过程中采集到的信号进行傅里叶变换，将信号从时域转换为频域，从而提取出反映电机状态的特征。
常见的频域特征包括：1. 谱峰频率：谱峰频率是指信号频谱中能量最大的频率成分，能够反映电机的振动状态电机故障时，谱峰频率会出现异常2. 谱峰强度：谱峰强度是指信号频谱中能量最大的频率成分的能量，能够反映电机的振动强度电机故障时，谱峰强度会出现异常3. 频率宽度：频率宽度是指信号频谱中能量最大的频率成分两侧的频率范围，能够反映电机的振动状态电机故障时，频率宽度会出现异常4. 谱熵：谱熵是指信号频谱中频率成分的分布情况，能够反映电机的振动状态电机故障时，谱熵会出现异常三、时频域特征提取方法时频域特征提取方法将时域和频域相结合，能够同时反映信号的时域和频域特性常见的时频域特征提取方法包括短时傅里叶变换（STFT）、小波变换（WT）和经验模态分解（EMD）等1. 短时傅里叶变换（STFT）：STFT通过对信号进行分段处理，在每个时间段内进行傅里叶变换，从而得到信号的时频分布电机故障时，STFT的时频分布会出现异常2. 小波变换（WT）：WT通过对信号进行小波变换，将信号分解为不同频率成分，从而得到信号的时频分布电机故障时，WT的时频分布会出现异常3. 经验模态分解（EMD）：EMD是一种自适应的信号分解方法，能够将信号分解为多个本征模态函数（IMF），从而得到信号的时频分布。
电机故障时，EMD的时频分布会出现异常四、基于信号处理技术的特征提取方法基于信号处理技术的特征提取方法主要包括时域信号处理、频域信号处理和时频域信号处理常见的信号处理技术包括：1. 线性预测：线性预测通过建立信号模型，对信号进行预测，从而提取出反映电机状态的特征2. 线性相关分析：线性相关分析通过对信号进行相关性分析，提取出反映电机状态的特征3. 频率分析：频率分析通过对信号进行频率分解，提取出反映电机状态的特征4. 小波包分解：小波包分解通过对信号进行小波包分解，提取出反映电机状态的特征总之，电机故障特征提取方法在电机状态监测与故障诊断中具有重要作用通过合理选择和应用这些方法，可以有效提高电机故障诊断的准确性和可靠性第二部分 常见故障类型及特征关键词关键要点绕组短路故障1. 绕组短路是电机故障中较为常见的一种，通常由于绕组绝缘性能下降或机械损伤导致2. 特征提取方面，可通过分析电流、电压、频率等参数的突变来识别短路故障，短路点附近的电流和电压波形会出现急剧变化3. 随着人工智能技术的发展，深度学习模型已应用于绕组短路故障的识别，提高了故障诊断的准确性和效率绕组接地故障1. 绕组接地故障是指电机绕组与地之间发生电气连接，可能导致电机绝缘性能下降甚至烧毁。
2. 诊断特征包括接地电流、接地电压、绝缘电阻等参数的变化，故障时接地电流显著增大，接地电压可能不稳定3. 利用小波变换、时频分析等信号处理技术，结合机器学习算法，可以实现对绕组接地故障的有效识别绕组断路故障1. 绕组断路故障是指电机绕组中的部分导线断裂，导致电路中断2. 诊断时，电流和电压的波形会出现间歇性的中断，故障点附近的电流突变3. 结合故障录波技术，通过分析故障波形特征，可以准确判断绕组断路故障的位置轴承故障1. 轴承故障是电机运行中常见的机械故障，可能导致电机振动加剧、噪声增大2. 诊断特征主要包括振动信号、噪声信号的分析，通过频谱分析可以发现轴承故障特有的频率成分3. 基于深度学习的故障诊断方法，如卷积神经网络（CNN）和循环神经网络（RNN），能够有效识别轴承故障电机过载故障1. 电机过载故障是指电机长时间在超过额定负载下运行，导致电机温度升高、绝缘老化2. 诊断特征包括电机温度、电流、电压等参数的异常变化，过载时电流和电压会超过正常值3. 通过建立电机负载-温度模型，结合数据驱动方法，可以实现对电机过载故障的预测和预警电机振动故障1. 电机振动故障是指电机运行时产生的不规则振动，可能由多种原因引起，如不平衡、不对中、轴承故障等。
2. 诊断特征包括振动信号的时域和频域分析，通过分析振动信号的幅值、频率、相位等参数，可以判断故障类型和严重程度3. 结合振动信号处理技术和模式识别算法，如支持向量机（SVM）和聚类分析，可以实现对电机振动故障的有效识别电机故障特征提取与识别是电机故障诊断领域的关键技术之一电机故障类型繁多，特征复杂，因此对常见故障类型及其特征的研究具有重要意义本文将介绍电机常见故障类型及其特征，为电机故障诊断提供理论依据一、电机故障类型电机故障类型主要分为以下几类：1. 短路故障短路故障是指电机绕组内部或外部发生短路现象，导致电机无法正常运行根据短路部位的不同，短路故障可分为绕组短路故障、转子短路故障和定子短路故障1）绕组短路故障：绕组短路故障是指电机绕组内部发生短路，导致绕组绝缘性能下降故障原因主要包括绕组制造缺陷、绕组绝缘老化、绕组局部损伤等绕组短路故障的特征如下：1）绕组电阻减小：绕组短路故障时，绕组电阻明显减小，通常小于正常值的10%2）绕组电流增大：绕组短路故障时，短路绕组电流增大，通常大于正常值的5倍3）绕组温升异常：绕组短路故障时，短路绕组温升异常，通常大于正常值的2倍2）转子短路故障：转子短路故障是指电机转子绕组内部或外部发生短路。
故障原因主要包括转子绕组制造缺陷、转子绕组绝缘老化、转子局部损伤等转子短路故障的特征如下：1）转子电流增大：转子短路故障时，短路转子电流增大，通常大于正常值的5倍2）转子温升异常：转子短路故障时，短路转子温升异常，通常大于正常值的2倍3）定子短路故障：定子短路故障是指电机定子绕组内部或外部发生短路故障原因主要包括定子绕组制造缺陷、定子绕组绝缘老化、定子局部损伤等定子短路故障的特征如下：1）定子电流增大：定子短路故障时，短路定子电流增大，通常大于正常值的5倍2）定子温升异常：定子短路故障时，短路定子温升异常，通常大于正常值的2倍2. 开路故障开路故障是指电机绕组或转子导条断开，导致电机无法正常运行开路故障主要包括绕组开路故障、转子开路故障和定子开路故障1）绕组开路故障：绕组开路故障是指电机绕组内部发生断开现象故障原因主要包括绕组制造缺陷、绕组绝缘老化、绕组局部损伤等绕组开路故障的特征如下：1）绕组电流减小：绕组开路故障时，开路绕组电流减小，通常小于正常值的10%2）绕组温升异常：绕组开路故障时，开路绕组温升异常，通常小于正常值的0.5倍2）转子开路故障：转子开路故障是指电机转子绕组内部或外部发生断开现象。
故障原因主要包括转子绕组制造缺陷、转子绕组绝缘老化、转子局部损伤等转子开路故障的特征如下：1）转子电流减小：转子开路故障时，开路转子电流减小，通常小于正常值的10%2）转子温升异常：转子开路故障时，开路转子温升异常，通常小于正常值的0.5倍3）定子开路故障：定子开路故障是指电机定子绕组内部或外部发生断开现象故障原因主要包括定子绕组制造缺陷、定子绕组绝缘老化、定子局部损伤等定子开路故障的特征如下：1）定子电流减小：定子开路故障时，开路定子电流减小，通常小于正常值的10%2）定子温升异常：定子开路故障时，开。
