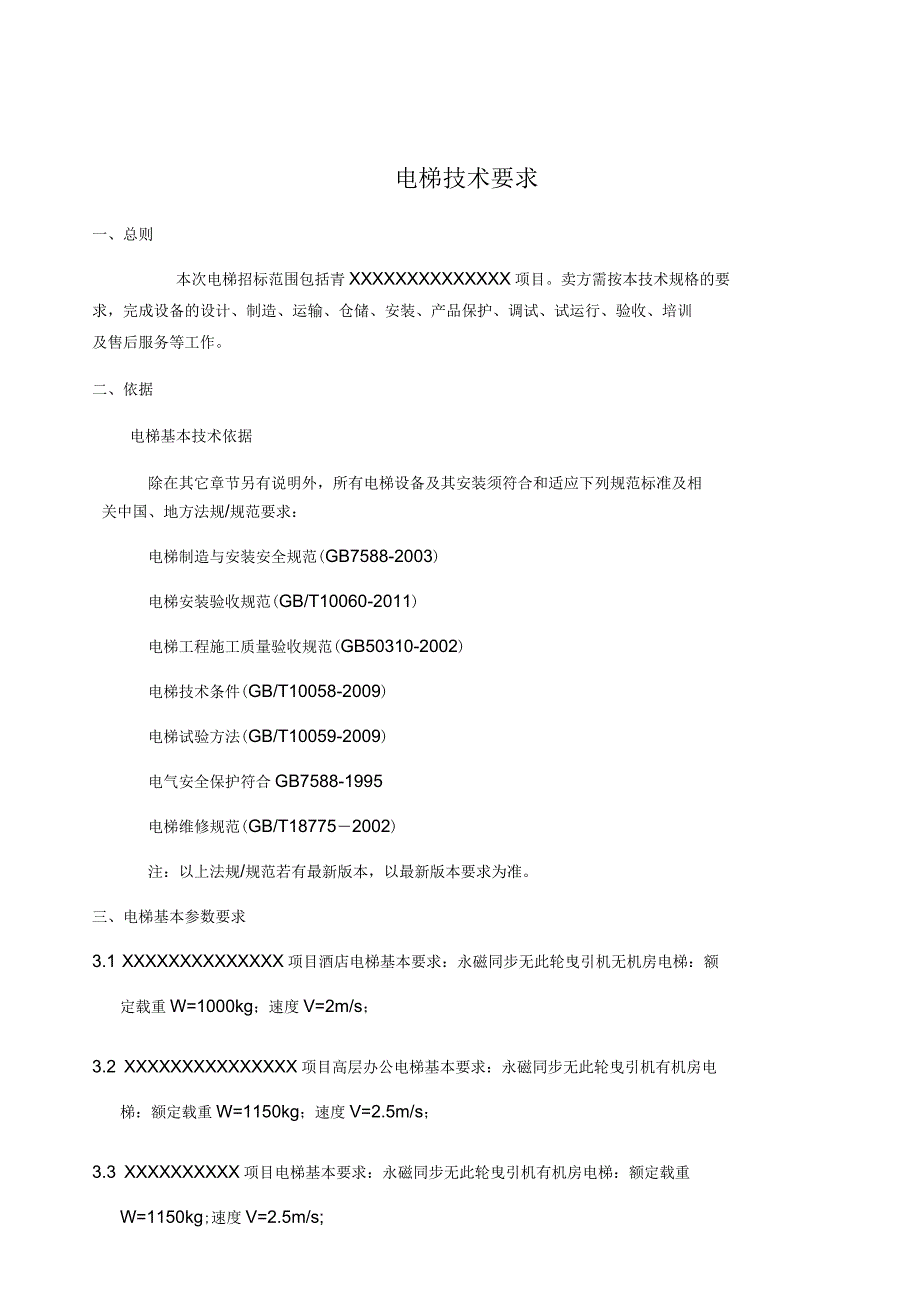

电梯技术要求一、总则本次电梯招标范围包括青XXXXXXXXXXXXXX项目卖方需按本技术规格的要求，完成设备的设计、制造、运输、仓储、安装、产品保护、调试、试运行、验收、培训及售后服务等工作二、依据电梯基本技术依据除在其它章节另有说明外，所有电梯设备及其安装须符合和适应下列规范标准及相关中国、地方法规/规范要求：电梯制造与安装安全规范(GB7588-2003)电梯安装验收规范(GB/T10060-2011)电梯工程施工质量验收规范(GB50310-2002)电梯技术条件(GB/T10058-2009)电梯试验方法(GB/T10059-2009)电气安全保护符合GB7588-1995电梯维修规范(GB/T18775－2002)注：以上法规/规范若有最新版本，以最新版本要求为准三、电梯基本参数要求3.1 XXXXXXXXXXXXXX项目酒店电梯基本要求：永磁同步无此轮曳引机无机房电梯：额定载重W=1000kg；速度V=2m/s；3.2 XXXXXXXXXXXXXXX项目高层办公电梯基本要求：永磁同步无此轮曳引机有机房电梯：额定载重W=1150kg；速度V=2.5m/s；3.3 XXXXXXXXXX项目电梯基本要求：永磁同步无此轮曳引机有机房电梯：额定载重W=1150kg;速度V=2.5m/s;3.4 XXXXXXXXXXXXX电梯基本要求：永磁同步无此轮曳引机无机房电梯：额定载重W=1000kg;速度V=1.5m/s;3.5 噪声要求：机房噪声：不大于70分贝开关门过程噪声：不大于50分贝轿箱内：不大于50分贝（运行中不大于45分贝）3.6电梯参数:梯编号参数、、XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX提升高度参照图纸标注参照图纸标注参照图纸标注参照图纸标注层站数参照图纸标注参照图纸标注参照图纸标注参照图纸标注停站参照图纸标注参照图纸标注参照图纸标注参照图纸标注开门方式自动中分门自动中分门自动中分门自动中分门开门尺寸（高*单门）mm厂家提供厂家提供厂家提供厂家提供轿厢门304发纹不锈钢钢板门304发纹不锈钢钢板门304发纹不锈钢钢板门304发纹不锈钢钢板门层门及小门烤漆钢板门及烤漆304发纹不锈钢钢304发纹不锈钢钢烤漆钢板门及烤漆套小门套板门及小门套板门及小门套小门套地坎硬质铝合金硬质铝合金硬质铝合金硬质铝合金轿厢壁304发纹不锈钢304发纹不锈钢304发纹不锈钢304发纹不锈钢轿箱扶手，正面发纹不锈钢、圆型发纹不锈钢、圆型发纹不锈钢、圆型发纹不锈钢、圆型轿箱地面装修配重》200kg,标配装修配重＞200kg,标配装修配重》200kg,标配装修配重》200kg,标配井道尺寸参照图纸标注参照图纸标注参照图纸标注参照图纸标注底坑深度（m）厂家提供厂家提供厂家提供厂家提供顶层最小高度要求（m）厂家提供厂家提供厂家提供厂家提供电梯控制两台以上集中控制两台以上集中控制两台以上集中控制两台以上集中控制双32位全电脑矢量双32位全电脑矢双32位全电脑矢量双32位全电脑矢量调速系统控制、父流义频、量控制、父流义频、控制、父流义频、控制、父流义频、变压调速系统变压调速系统变压调速系统变压调速系统额定电压380V±10%,220V±10%、380V±10%,220V±10%、380V±10%,220V±10%380V±10%,220V±10%额定枷率50Hz±2%50Hz±2%50Hz±2%50Hz±2%基站楼层首层首层首层首层门洞尺寸参照图纸标注参照图纸标注参照图纸标注参照图纸标注轿箱吊顶装修要求-标配按厂家标准，装修净高度不低于2300按厂家标准，装修净高度不低于2600按厂家标准，装修净高度不低于2600按厂家标准，装修净高度不低于2300门机系统永磁同步门机，32位微机控制永磁同步门机，32位微机控制永磁同步门机，32位微机控制永磁同步门机，32位微机控制驱动方式永磁同步曳引机永磁同步曳引机永磁同步曳引机永磁同步曳引机按钮局凫度树脂按钮局凫度树脂按钮局凫度树脂按钮局凫度树脂按钮平层精度±5mm±5mm±5mm±5mm层显LED数码管LED数码管LED数码管LED数码管注：消防电梯采用：烤漆钢板门及烤漆小门套，简单标配装修，其余要求同上轿厢地面与轿厢天花提供详细材料清单，按照地面与天花分别列出。
四、电梯现场使用条件：卖方提供的所有设备应能适应下列现场条件，在选择所提供的设备时，应能在下列条件下正常运行4.1 气象条件：室内温度：夏季18c〜40C；冬季-10C—22C相对湿度：5%—95%（常温25c时）4.2 供电参数：电源AC380V50HZ三相五线制，电源AC220V50HZ单相三线制电压变化：380±10%，频率变化：50±2%4.3 地震基本烈度：XXXXXXX地区六度，XXXXXXX地区八度4.4 工作时间：全年365天，每天24小时运营作业五、基本功能：卖方除应满足这些要求外,还必须满足电梯的基本标准配置功能要求5.1 电梯发生故障时应自动就近平层，紧急开门疏散乘客，并将故障信息记录在电脑，想监控中心报警5.2 超载报警：当电梯载荷达到额定载荷的110%时，电梯不允许关门启动，保持开门状态，同时发出声光报警信号，当超载状态消除后，报警自动停止，电梯恢复正常运行报警装置安装在轿厢操作盘上轿底采用微动开关超载装置和称量装置（位移传感器或差动变压器）实现超载报警功能5.3 就近层开门：当电梯在运行至某楼层不能正常开门时，一旦超过设定时间，控制系统能自动将轿厢运行至最接近楼层，并开门疏散乘客。
5.4 返基站：当电梯运行完最后一个选层登记后，在设定的时间内没有其它呼叫，电梯则自动返回基站，关门待机当电梯自动返回基站途中有呼叫，即自动取消返回功能，并正常运行5.5 自动关闭：当电梯停止时间超过可一个预定时间后，轿内照明和换气扇会自动关闭，以节省能源，当有呼叫信号时再自动启动；电梯门开始减速关闭的时候，在感应射线遇到阻物，电梯门开启时间控制在20秒和25秒之间5.6 自动再平层：不论电梯载重多少，电梯在开门区域均能重新平层，使电梯保持平层精度，要求达到客梯±5mm，5.7 检修运行：轿厢操作盘的管理者操作面板设有专门开关，打开此开关后，电梯只应答轿厢内选层，不应答候梯厅的呼叫检修操作（慢车）运行时，轿厢顶应设有检修操作转换开关和慢车上下运行按钮，按钮上应有“上下”标识，轿顶应增设一个易于接近的检修操作箱，且轿顶的检修操作装置须符合GB规定的标准5.8 一般电梯的消防报警运行：当输入报警信号后，电梯将清除所有的已登陆的呼叫，并禁止新的呼叫登陆，立刻关闭电梯门，直接运行到基层站后，打开电梯门，停止运行投标人必须具备接收消防信号的二种方式一为24V直流信号方式，二是常开触点信号方式）5.9 消防电梯功能：消防报警发生时，电梯需自动返回基层站，电梯进入消防直驶控制状态，消防人员只有通过轿厢内操作盘才可控制运行的电梯。
消防电梯专用功能）5.10 满载不停：当电梯载重达到80%、或超过80%以上额定载重时，电梯将不接受候梯厅呼叫，自动通过不停，只接受轿厢呼叫但乘客仍可在候梯厅输入呼叫，只要电梯载重下降，电梯便接受呼叫并开始停站5.11 停止运行：在轿厢操作盘的管理者操作面板内设有停止开关，当开关转向停止位置时，应断开供电回路，电梯不能运行5.12 五方通话（监控中心、机房、轿厢、轿顶、基坑）：发生意外时，按下轿厢操作盘上的报警通话按钮，能实现“五方通话”呼叫，同时轿顶和首层井道内的警铃报警轿厢、监控中心、机房等应能通过内部进行五方通话，轿厢内按下报警通话按钮可呼叫监控中心，监控中心应能有选择地呼叫某台梯轿厢内操作盘面板上应装有隐蔽的对讲机，并装有扬声器，该系统应配备电源，即装有一个带自动浮充的镉镍电池组供电5.13 轿厢紧急照明：当照明电源失电时，紧急照明应能自动投入，光源不少于两个，紧急照明持续时间应大于30分钟，轿厢照明自动切断紧急照明将由一个带自动浮充的镉镍电池组供电5.14 电梯应设置防捣乱功能：无乘客（或载量很小）时，但操纵箱上多数层楼信号被登记，完成一次轿厢内指令后，电梯控制则自动取消已被登记信号。
对于小于等于6个停层的电梯不配置该功能5.15 对于载客电梯：电梯在自动无司机状态，电梯开门后，如果电梯门保护光线在4秒钟（该时间可在1〜10秒钟可调，出厂默认设置4秒）内没有被遮挡切断过（没人上下），即开始自动关门5.16 轿厢照明、风扇自动关闭（只在自动运行模式起作用）：在规定时间内（在3〜30分钟之间可调），没有召唤信号登记，轿厢内的照明、风扇会自动关闭，以节约能源一旦进入工作状态，应立即启动5.17 关门压力：关门压力在门动了1/2或者1/3时达到最大值，同时不超过15kg六安全装置要求：卖方应按国家标准规定生产出来有电梯安全装置的电梯，其安全装置必须满足电梯的制造标准和电梯的施工质量验收规范6.1 相序和缺相保护：当输入电源（380V）的相序与原设定不符或有缺相状态时，电梯的相序和缺相保护装置应能自动检测到，断开电气安全回路，使电梯停止运行对电梯相序有自适应环节，且能确保电梯运方向与原设定相同的电梯，将会被买方所接受，但卖方需对此做出书面（或图纸）说明6.2 上、下终端开关和上、下极限开关：上、下终端开关和上、下极限开关应在轿厢或对重（若有）接触缓冲器之前动作，并在缓冲器被压缩期间保持其动作状态。
电梯运行至上、下终端位置时，电梯停止运行当电梯上、下终端开关不能使电梯停止运行时，上、下极限开关应能可靠动作，断开电气安全回路，使电梯停止运行6.3 缓冲器为高性能的液压缓冲器当电梯轿厢发生冲顶和冲底时，应在轿厢和对中的行程底部极限位置缓冲器缓冲器应能使电梯减速停止轿厢缓冲器应能在没有压缩到极限情况下，支撑轿总重量及其额定载荷之和的最少两倍静载荷对重缓冲器应能支撑对重量最少两倍的静载荷缓冲器将在对重重量4倍的静载荷下被压缩到极点为检查缓冲器的正常复位所用的电气限位开关，在缓冲器压缩时应能断开电气安全回路，使电梯停止运行6.4 限速器：电梯速度达到额定速度的115%时，限速器动作，夹住钢丝绳，使安全钳动作，刹住电梯，直到停止当限速器动作时应能带动安全钳可靠动作限速器在轿厢上行或下行速度达到限速器动作速度时，限速器上的电气安全装置将断开电气安全回路，使电梯停止运行6.5 安全钳：安全钳为双向安全钳，在达到限速器动作速度时，甚至在悬挂装置断裂情况下，安全钳装置应能夹紧导轨而使装有额定载重量的轿厢制停并保持静止安全钳上的电气安全装置是装在轿底，则当安全钳恢复正常。
