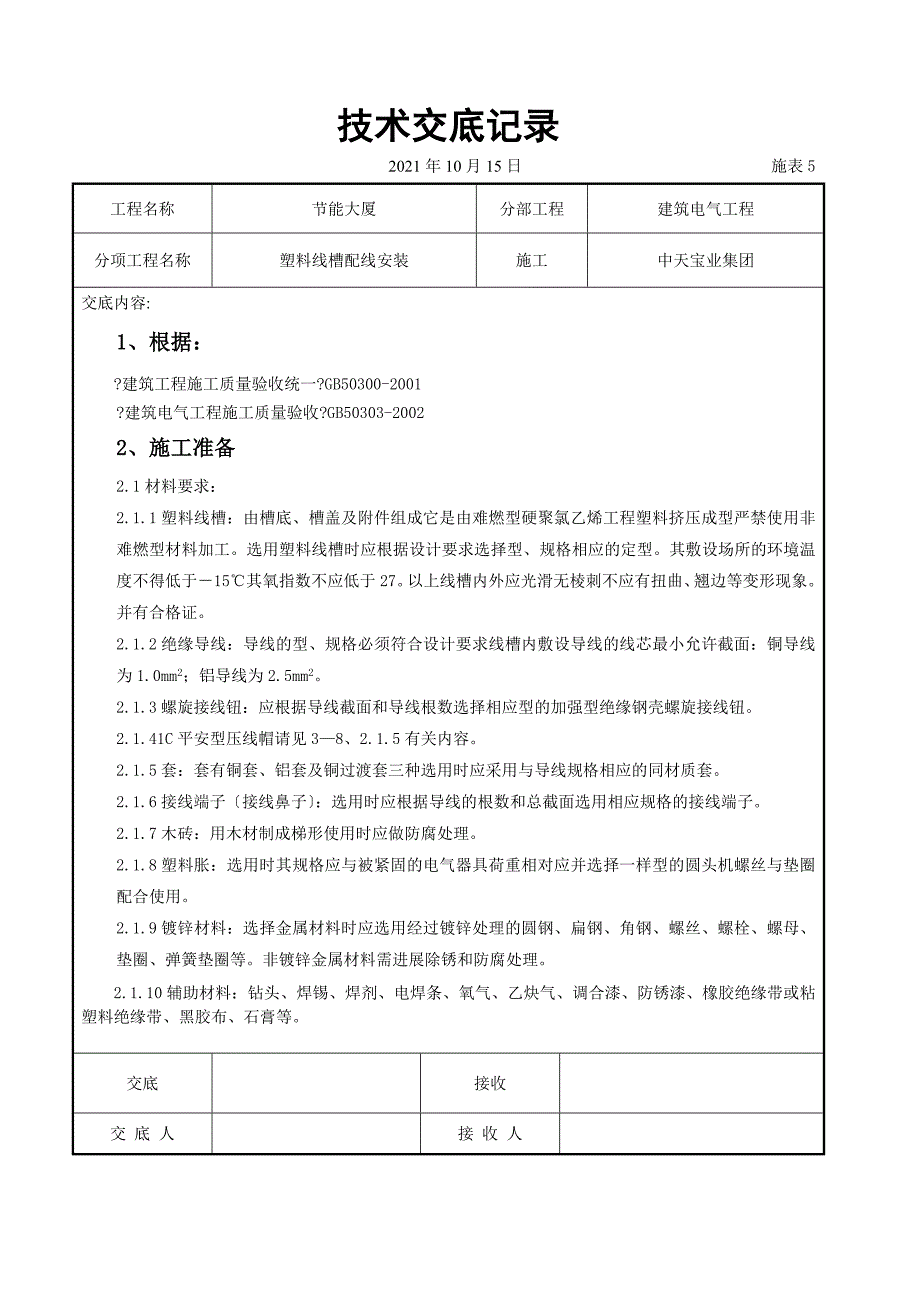

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20022、施工准备2.1材料要求：2.1.1塑料线槽：由槽底、槽盖及附件组成它是由难燃型硬聚氯乙烯工程塑料挤压成型严禁使用非难燃型材料加工选用塑料线槽时应根据设计要求选择型、规格相应的定型其敷设场所的环境温度不得低于－15℃其氧指数不应低于27以上线槽内外应光滑无棱刺不应有扭曲、翘边等变形现象并有合格证2.1.2绝缘导线：导线的型、规格必须符合设计要求线槽内敷设导线的线芯最小允许截面：铜导线为1.0mm2；铝导线为2.5mm22.1.3螺旋接线钮：应根据导线截面和导线根数选择相应型的加强型绝缘钢壳螺旋接线钮2.1.41C平安型压线帽请见3—8、2.1.5有关内容2.1.5套：套有铜套、铝套及铜过渡套三种选用时应采用与导线规格相应的同材质套2.1.6接线端子〔接线鼻子〕：选用时应根据导线的根数和总截面选用相应规格的接线端子2.1.7木砖：用木材制成梯形使用时应做防腐处理。
2.1.8塑料胀：选用时其规格应与被紧固的电气器具荷重相对应并选择一样型的圆头机螺丝与垫圈配合使用2.1.9镀锌材料：选择金属材料时应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等非镀锌金属材料需进展除锈和防腐处理2.1.10辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等交底接收交 底 人接 收 人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、电工常用工具、活板子、手锤、錾子2.2.2钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂2.2.3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等2.3作业条件：2.3.1配合土建构造施工预埋保护、木砖及预留孔洞2.3.2屋顶、墙面及地面、油漆、浆活全部完成3、操作工艺3.1工艺流程：弹线定位——线槽固定——线槽连结——槽内放线——导线连结——线路检查、绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定：3.2.1.1线槽配线在穿过楼板或墙壁时应用保护而且穿楼板处必须用钢保护其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。
3.2.1.2过变形缝时应做补偿处理3.2.2弹线定位按设计图确定进户线、盒、箱等电气器具固定点的位置从始端至终端〔先干线后支线〕找好程度或垂直线用粉线袋路中心弹线分均档用笔画出加档位置后再细查木砖是否齐全位置是否正确否那么应及时补齐然后在固定点位置进展钻孔埋入塑料胀或伞形螺栓弹线时不应弄脏建筑物外表3.3线槽固定：3.3.1木砖固定线槽：配合土建构造施工时预埋木砖；加气砖墙或砖墙剔洞后再埋木砖梯形木砖较大的一面应朝洞里交底接收交 底 人接 收 人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:外外表与建筑物的外表平齐然后用水泥砂浆抹平待凝固后再把线槽底板用木螺丝固定在木砖上见图3.3.1所示图3.3.1用木砖安装3.3.2塑料胀固定线槽：混凝土墙、砖墙可采用塑料胀固定塑料线槽根据胀直径和长度选择钻头在标出的固定点位置上钻孔不应歪斜、豁口应垂直钻好孔后将孔内残存的杂物清净用木锤把塑料胀垂直敲入孔中并与建筑物外表平齐为准再用石膏将缝隙填实抹平用半圆头木螺丝加垫圈将线槽底板固定在塑料胀上紧贴建筑物外表应先固定两端再固定中间同时找正线槽底板要横平竖直并沿建筑物形状外表进展敷设。
木螺丝规格尺寸见表3.3.2线槽安装用塑料胀固定见图3.3.2所示木螺丝规格尺寸〔mm〕 表3.3.2标公称直径d螺杆直径d螺杆长度178910121416182024444.5556688103.814.74.524.885.596.307.017.728.439.8612～7012～7016～8518～10018～100250～10025～10040～10040～10070～120交底接收交 底 人接 收 人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:图3.3.2 线槽安装用塑料胀固定 3.3.3伞形螺栓固定线槽：在石膏板墙或其它护板墙上可用伞形螺栓固定塑料线槽根据弹线定位的标记找出固定点位置把线槽的底板横平竖直地紧贴建筑物的外表钻好孔后将伞形螺栓的两伞叶掐紧合拢插入孔中待合拢伞叶自行张开后再用螺母紧固即可露出线槽内的局部应加套塑料固定线槽时应先固定两端再固定中间伞型螺栓安装做法见图3.3.3.1和伞型螺栓构造见图3.3.3.2所示图3.3.3.1伞型螺栓安装做法图3.3.3.2伞型螺栓构造3.4线槽连接：线槽及附件连接处应严平整无孔不入缝隙紧贴建筑物固定点间距见表3.4。
3.4.2线槽分支接头线槽附件如直能三能转角接头插口盒箱应采用一样材质的定型槽底、槽盖与各种附件相对接时接缝处应严实平整固定结实见图3.4.2所示交底接收交 底 人接 收 人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:槽体固定点间距尺寸 表3.4固定点型式槽板宽度〔mm〕20～406080～120固定点间距〔mm〕中心单列双列双列80———1000———800图3.4.2塑料线槽安装示意图1—塑料线槽；2—角；3—阴角；4—直转有；5—平转角；6—平三通；7—顶三通；8—连接头；9—右三角；10—左三通；11—终端头；12—接线盒插口；13—灯头盒插口；14—灯头盒；15—接线盒3.4.3线槽各种附件安装要求：3.4.3.1盒子均应两点固定各种附件角、转角三通等固定点不应少于两点〔卡装式除外〕3.4.3.2接线盒灯头盒应采用相应插口连接3.4.3.3线槽的终端应采用终端头封堵3.4.3.4路分支接头处应采用相应接线箱3.4.3.5安装铝盒合金装饰板时应结实平整严实交底接收交 底 人接 收 人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:3.5槽内放线3.5.1清扫线槽。
放线时先用布去除槽内的污物使线槽内外清洁3.5.2放线先将导线放开抻直捋顺后盘成大圈置于放线架上从始端到终端〔先干线后支线〕边放边整理导线应顺直不得有挤压、背扣、扭线和受损等现象绑扎导线时应采用尼龙绑扎带不允许采用金属丝进展绑扎在接线盒处的导线预留长度不应超过150mm线槽内不允许出现接头导线接头应放在接线盒内；从室外引进室内的导线在进展入墙内一段用橡胶绝缘导线同时穿墙保护的外侧应有防水措施3.6导线连接：导线连接应使连接处的接触电阻值最小机械强度不降低并恢复其原有的绝缘强度连接时应正确区分相线、中性线、保护地线可采用绝缘导线的颜色区分或使用仪表测试对检查正确方可连接导线连接3.7线路检查绝缘摇测4、质量4.1主控工程4.1.1槽板内电线无接头电线连接设在器具处；槽板与各种器具连接时电线应留有余量器具底座应压住槽板端部4.1.2槽板敷设应紧贴建筑物外表且横平竖直、固定可靠严禁用木楔固定：木槽板应经阻燃处理塑料槽板外表应有阻燃标识4.2一般工程4.2.1木槽板无劈裂塑料槽板无扭曲变形槽板底板固定点间距应小于500mm2槽板盖板固定点间距应小于300mm2底板距终端50mm和盖板距终端30mm处应固定。
交底接收交 底 人接 收 人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料线槽配线安装施工中天宝业集团交底内容:4.2.2槽板的底板接口与盖板接口应错开20mm盖板在直线段和900转角处应成450斜口对接T形分支处应成三角叉接盖板应无翘角接口应严整齐4.2.3槽板穿过梁、墙和楼板处应有保护套跨越建筑物变形缝处槽板应设补偿装置且与槽板结合严5、成品保护5.1安装塑料线槽配线时应注意保持墙面整洁5.2接、焊、包完成后盒盖、槽盖应全部盖严实平整不允许有导线外露现象5.3塑料线槽配线完成后不得再次喷浆、刷油以防止导线和电气器具被污染6、应注意的质量问题6.1线槽内有灰尘和杂物配线前应先将线槽内的灰尘和杂物清净6.2线槽底板松动和有翘边现象胀或木砖固定不牢、螺丝未拧紧；槽板本般的质量有问题固定底板时应先将木砖或胀固定牢再将固定螺丝拧紧线槽应选用合格6.3线槽盖板接口不严缝隙过大并有错台操作时应仔细地将盖板接口对好防止有错台6.4线槽内的导线放置杂乱配线时应将导线理顺绑扎成束6.5不同电压等级的电路放置在同一线槽内操作时应按照图纸及要求将不同电压等级的线路分开敷设。
同一电压等级的导线可放在同一线槽内6.6线槽内导线截面和根数超出线槽的允许规定应按要求配线6.7接、焊、包不符合要求应按要求及时改正7、质量记录7.1绝缘导线与塑料线槽出厂合格证7.2塑料线槽配线工程安装预检、自检、互检记录7.3设计变更洽商记录开工图7.4塑料线槽配线分项工程质量检验评定记录〔借用槽板配线表〕7.5电气绝缘电阻记录交底接收交 底 人接 收 人。
