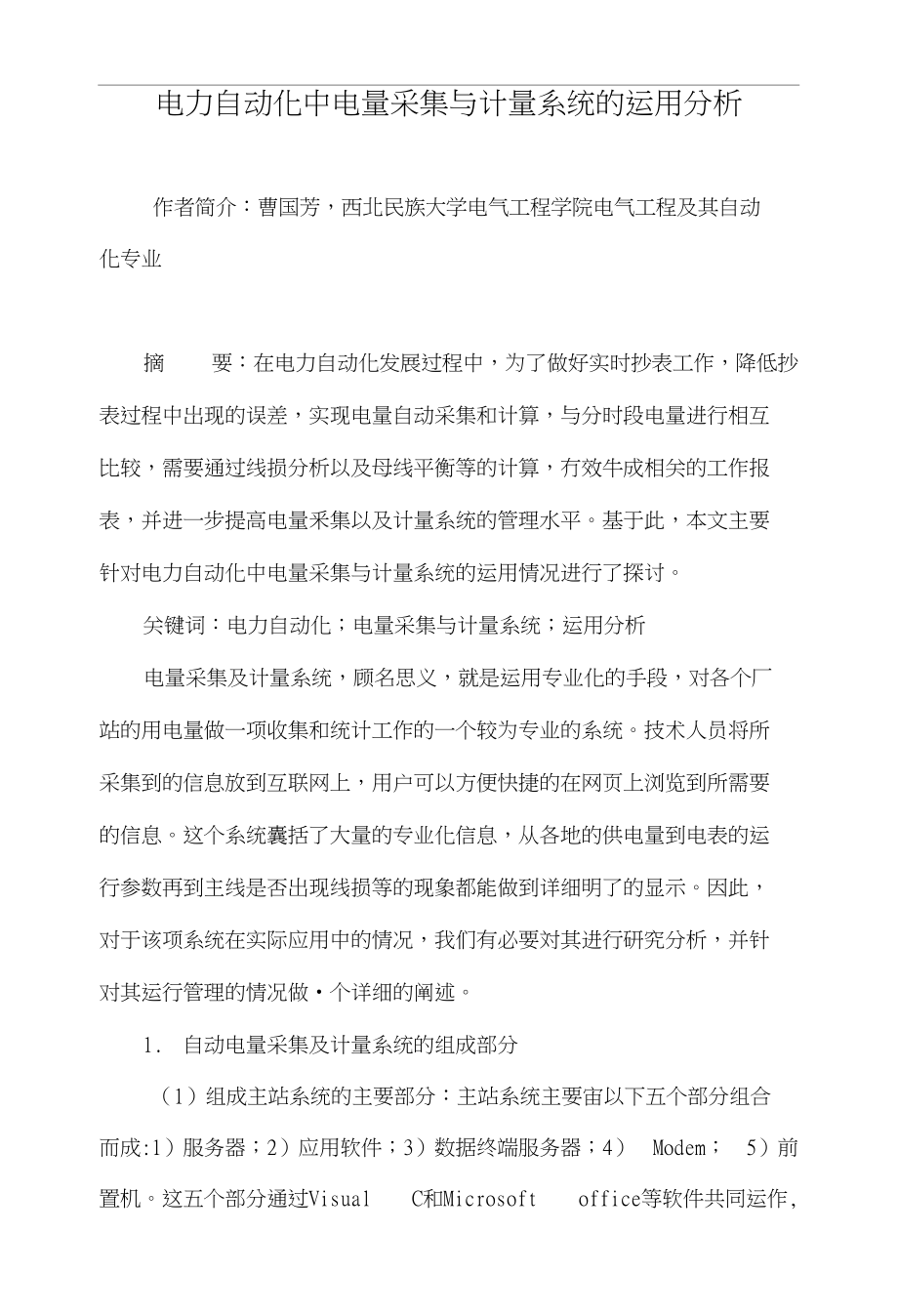

电力自动化中电量采集与计量系统的运用分析作者简介：曹国芳，西北民族大学电气工程学院电气工程及其自动 化专业摘 要：在电力自动化发展过程中，为了做好实时抄表工作，降低抄 表过程中岀现的误差，实现电量自动采集和计算，与分时段电量进行相互 比较，需要通过线损分析以及母线平衡等的计算，冇效牛成相关的工作报 表，并进一步提高电量釆集以及计量系统的管理水平基于此，本文主要 针对电力自动化中电量采集与计量系统的运用情况进行了探讨关键词：电力自动化；电量采集与计量系统；运用分析电量采集及计量系统，顾名思义，就是运用专业化的手段，对各个厂 站的用电量做一项收集和统计工作的一个较为专业的系统技术人员将所 采集到的信息放到互联网上，用户可以方便快捷的在网页上浏览到所需要 的信息这个系统囊括了大量的专业化信息，从各地的供电量到电表的运 行参数再到主线是否出现线损等的现象都能做到详细明了的显示因此， 对于该项系统在实际应用中的情况，我们有必要対其进行研究分析，并针 对其运行管理的情况做•个详细的阐述1. 自动电量采集及计量系统的组成部分（1）组成主站系统的主要部分：主站系统主要宙以下五个部分组合 而成:1）服务器；2）应用软件；3）数据终端服务器；4） Modem； 5）前 置机。
这五个部分通过Visual C和Microsoft office等软件共同运作, 服务商使用SQL Server系统來管理商用数据库，由于该项系统是在互联 网上进行运作的，因此，电量采集及计量系统应当遵循TCP/IP协议2) 组成分站系统的主要部分：分站系统主要由以下四个部分组合而成：1) 应用软件；2)电能表；3)电量采集终端；4) Modemo那么这个系统是如 何进行运作的呢？首先系统先要对各地的用电量进行搜集和整理，这项操 作是借由电能表对电流和电压的传输数据进行采集的，之后将所得到的数 据进行缜密精确的计算，并将其最终结果储存到系统内部的存储器中，与 此同时，这些数据还将在接受特定的指令后被传送到电量采集终端当这 些数据集中传送到电量采集终端后，这些数据将通过指令，经由信道传送 到主站系统内进行再次的处理与储存这其实就是一个搜集整理-计算储 存-采集传送的过程2. 简述自动电力釆集及计量系统的主要作用2. 1主站系统的主要作用(1)主站系统在其运行的过程中能为MIS系统提供必要的接口，这 项功能能够实现数据的查询、数据的共享以及各类报表的打卬目的通过 数据的共享功能，用户可以在浏览器上输入所需数据的传输时间即可进行 快速的查询功能。
2)便于进行数据的采集以及分析当各项数据被传送 到主站系统时，工作人员通过对各项数据的采集整理，可对其绘制各个时 期内电流电压用电量等数据的曲线图通过直观的图像可对这些数据进行 分析研究3)保障用户的基本权益该项系统的服务器已经采取切实有 效的安全措施，能有效的防止用户在使用该项系统的时候遭到病毒的攻 击4)实现自动计费功能主站系统可智能识别各种不同的费率和电价, 并口能够自动进行电费的计算，根据计算结果还能从用户绑定的银行帐号 内进行电费的自动交纳5）设置电费的自动催缴模式工作人员可在系 统内进行催费模式的设定，使系统在特定的条件下对用户进行电费的催缴 工作6）随时对电费进行查询操作主机系统内储存着大量用户的用电 信息，包括用电量和电费等数据当用户使用查询功能的时候，系统接收 到查询指令，可对该用户所查数据进行搜寻播报，用户通过就能实现 用电量和电费的查询操作，既方便又快捷7）对接收到的数据进行抄录 和分析功能当主站系统接收到各类数据时，系统能对这些数据进行智能 的识别并且能够自动进行数据的计算2. 2厂站端系统的主要作用电量采集终端将电能表采集到的数据进行搜集处理并储存在系统内， 从而形成较为完整的商用数据库。
每次搜集到的数据都会带有时标存储的 标识，系统内数据的最小时标间隔时间为1分钟；该项系统对于不同时段 的电量和表底的储存时限也不同，女th各条分路上不同时段的用电量可储 存1个月左右；若储存每天的用电量和表底则能至少储存2个月；而每月 的用电量和表底的储存时限则能达到1年之久场站端系统的第二项功能 则是在终端电源岀现异常的情况时，能够自动对其开始和结束的时间进行 记录3•对自动电量采集及计量系统进行安装并对其运行进行严格的管理3. 1对系统进行安装和调试的操作各厂站内存在的电能表都需要使其具备485的标准接口，对于不符的电子机械设备都需耍将其进行改装,务必使其满足上述要求电能表不仅 要具备485接口，还需要使其数据通信协议满足DL/T645-1997的通信协 议系统需要在主站端对英他厂站的数据以及设备进行调试安装，待各项 设备的安装工作完毕之后需要对传输接收的数据进行检测核对新建的厂 站需要试运营一个月，若各项条件都能达到要求且运营的过程中一切正常 即可进行正式的运营3. 2规章管理制度在系统的运行过程中要保证系统的安全为防止其他人员擅自修改系 统内的数据，可在主站系统内设置操作权限，每级都下放部分权限，使其 能保证系统在不受病毒攻击的情况下顺利运行。
对于重耍的数据，管理人 员有必要设置系统的管理日志，这样能有效的记录操作人员的信息以及操 作时间和内容对系统中的各项操作需要按照程序指令一步一步的进行操 作，对于需要进行调度的程序可设置密码，使操作人员通过密码的验证之 后再进行后续的工作系统的各项设备需要备有专业的技术人员进行操 作，用以保障系统的软硕件正常运行4. 结朿语电量采集及计量系统能够完成自动搜集数据并对数据进行计算处理 的工作，它的开发使用有效的节省了人力物力，该项系统不仅使生活更加 便捷，而且能保障用户安全的进行使用电量采集及计量系统的顺利运行 使得电力系统的科研开发更进一步，相信电量采集及计量系统在今后的使 用中会更加完善，而它的出现也更有利于对电力的管理以及研究作者 单位：西北民族大学电气工程学院）参考文献[1] 潘永泰.自动电量采集及计量系统的构成、功能与应用研究[J]・ 广东科技.2007 (03)・[2] 王宝宁•探讨如何综合应用电力计量系统[J]•广东科技.2009 (08)・[3] 夏永翔.电能量计量计费系统的建设和运行管理[J]・科技信 息.2010 (33)・[4] 罗建.浅谈电能量远程计量系统在电网中的运行[J]・广东科 技.2008 (10)・[5] 刘阳.浅谈电量分析系统在电力企业的应用[J]・黑龙江科技信 息.2010 (35)・。
