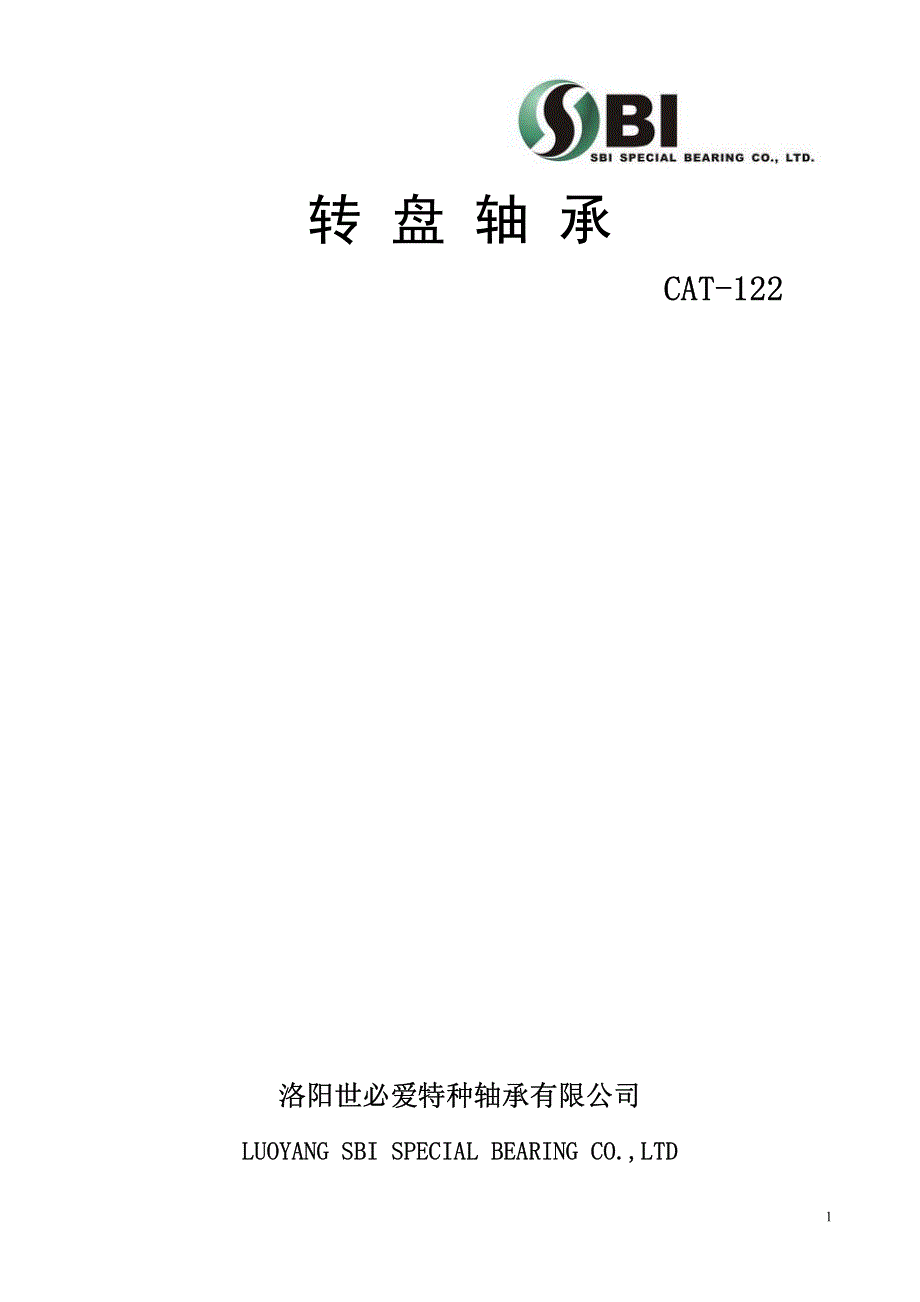

1转 盘 轴 承 CAT-122 CAT-122 洛阳世必爱特种轴承有限公司 洛阳世必爱特种轴承有限公司 LUOYANG SBI SPECIAL BEARING CO.,LTD LUOYANG SBI SPECIAL BEARING CO.,LTD 2目录 目录 转盘轴承的结构型式及应用 SBI 转盘轴承编号方法 转盘轴承的材料 转盘轴承的游隙 转盘轴承的安装与维护保养 转盘轴承的选型计算 四点接触球转盘轴承（无齿式） 四点接触球转盘轴承（外齿式） 四点接触球转盘轴承（内齿式） 交叉圆柱滚子转盘轴承（无齿式） 交叉圆柱滚子转盘轴承（外齿式） 交叉圆柱滚子转盘轴承（内齿式） 四点接触球转盘轴承（带法兰盘） 四点接触球转盘轴承（带内法兰外齿式） 四点接触球转盘轴承（带外法兰内齿式） 交叉圆柱滚子转盘轴承 三排圆柱滚子组合转盘轴承 同径双排球四点接触转盘轴承（外齿式） 同径双排球四点接触转盘轴承（内齿式） 转盘轴承转盘轴承的结构型式及应用 SBI 转盘轴承编号方法 转盘轴承的材料 转盘轴承的游隙 转盘轴承的安装与维护保养 转盘轴承的选型计算 四点接触球转盘轴承（无齿式） 四点接触球转盘轴承（外齿式） 四点接触球转盘轴承（内齿式） 交叉圆柱滚子转盘轴承（无齿式） 交叉圆柱滚子转盘轴承（外齿式） 交叉圆柱滚子转盘轴承（内齿式） 四点接触球转盘轴承（带法兰盘） 四点接触球转盘轴承（带内法兰外齿式） 四点接触球转盘轴承（带外法兰内齿式） 交叉圆柱滚子转盘轴承 三排圆柱滚子组合转盘轴承 同径双排球四点接触转盘轴承（外齿式） 同径双排球四点接触转盘轴承（内齿式） 转盘轴承承载曲线 3转盘轴承的应用及型式 转盘轴承能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷。
一般转盘轴承均带有安装孔、润滑油孔的和密封装置，可以满足各种不同的工况条件下工作的各类主机；另外，转盘轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于工程、矿山、冶金、风力发电、船舶、港口、石油、化工、轻工、医疗器械、食品、车辆、机器人、航空航天、雷达及军工等行业的大型回转装置上 转盘轴承根据不同的结构型式可以分为四点接触球转盘轴承、交叉圆柱（圆锥）滚子转盘轴承、双排四点球转盘轴承、双排异径球型转盘轴承、球-滚子组合以及三排圆柱滚子组合转盘轴承等不同的结构型式；上述各类轴承按其是否带齿及轮齿的分布部位又分为无齿式、外齿式或内齿式等不同结构 转盘轴承根据不同的结构特点可分别满足各种不同负荷条件下工作主机的需求其中，四点接触球转盘轴承具有较高的动负荷能力， 交叉圆柱滚子转盘轴承具有较高的静负荷能力， 三排圆柱滚子组合转盘轴承由于把承载能力的提高引向轴承的高度方向， 各种载荷分别由不同滚道和滚子组承受， 因此在同等受力条件下，其滚道的直径大大缩小，具有使主机更为紧凑的特点，是一种高承载能力的转盘轴承 SBI 公司在转盘轴承设计和制造方面具有先进的理念，积累了丰富的经验，并于国内外知名企业建立了良好的合作关系，它所生产的转盘轴承 80%出口到国外。
4SBI 转盘轴承编号方法 SBI 转盘轴承编号方法 SBI 编号表示方法：用字母和阿拉伯数字分四部分表示，第四部分为补充要求，一般不做标识 每部分代表的具体含义为： 补充变形代号 滚动体中心圆直径 mm 滚动体直径 Dw mm 结构形式 第一部分：结构形式，由两个至四个字母表示第一部分：结构形式，由两个至四个字母表示 SR：单排四点接触球转盘轴承（无齿式） SIR：单排四点接触球转盘轴承（内齿式） SOR：单排四点接触球转盘轴承（外齿式） SLR：单排四点接触球转盘轴承（内外圈带法兰无齿式） SLIR：单排四点接触球转盘轴承（外圈带法兰内齿式） SLOR：单排四点接触球转盘轴承（内圈带法兰外齿式） SDR：双排四点接触球转盘轴承（无齿式） SDIR：双排四点接触球转盘轴承（内齿式） SDOR：双排四点接触球转盘轴承（外齿式） SNR：双排异径球转盘轴承 （无齿式） SNIR：双排异径球转盘轴承（内齿式） SNOR：双排异径球转盘轴承（外齿式） XU：单排交叉圆柱滚子转盘轴承（无齿式） XIU：单排交叉圆柱滚子转盘轴承（内齿式） XOU：单排交叉圆柱滚子转盘轴承（外齿式） XZ:：交叉圆锥滚子转盘轴承（无齿式） XOZ:：交叉圆锥滚子转盘轴承（外齿式） XIZ:：交叉圆锥滚子转盘轴承（内齿式） RX：球-滚子组合转盘轴承（无齿式） RIX：球-滚子组合转盘轴承（内齿式） ROX：球-滚子组合转盘轴承（外齿式） 5HU：三排圆柱滚子组合转盘轴承（无齿式） HIU：三排圆柱滚子组合转盘轴承（内齿式） HOU：三排圆柱滚子组合转盘轴承（外齿式） 第二部分：表示滚动体直径，由两位数字表示。
第二部分：表示滚动体直径，由两位数字表示 滚动体直径代号：按照滚动体直径尺寸进行编号，滚动体直径不超过 50 的以 5 为进位，分为 10、15、20、25、30、35、40、45、50；滚动体直径代号按照尺寸最接近值进行编号；滚动体直径超过 50 的以 10 为进位，既 50、60、70 递增，按照实际滚动体尺寸四舍五入进行编号 第三部分：表示滚动体中心圆直径，由三位、四位数字表示第三部分：表示滚动体中心圆直径，由三位、四位数字表示 按照转盘轴承滚动体中心圆直径实际尺寸进行编号 （尺寸遇有小数四舍五入） 第四部分：补充代号及特殊要求第四部分：补充代号及特殊要求 补充代号及特殊要求，补充代号及特殊要求，由四位数字表示（其它变形在四位数字后加“Y” ） 通用结构则表示：转盘轴承基体（包含齿面）为调质处理、安装孔内外圈均为通孔、内外径无定位的结构，亦无其他特殊要求的，即（0000）可省略 后置代号分为几部分： 1．材料及热处理状态类型：．材料及热处理状态类型： 50Mn 调质： 0 42CrMo 调质：1 42CrMo4 调质 2 45 调质： 3 50Mn 正火： 4 42CrMo 正火：5 45 钢正火： 6 其它： 7 2．齿热处理要求：．齿热处理要求： 基体调质：0 齿面淬火：1 齿全淬火：2 齿表面喷漆：3 其它： 4 3．安装孔形式：．安装孔形式： 内、外圈通孔：0 外圈螺孔：1 6内圈螺孔：2 内、外圈均螺孔：3 外圈盲螺孔： 4 内圈盲螺孔： 5 其它：6 4．定位形式：．定位形式： 内外径无定位：0 外径带定位面：1 内径带定位面：2 内、外径均带定位面：3 其它：4 5.其它结构变形其它结构变形： 后置 Y 表示其他结构变形或特殊要求。
Y1：保持架满装滚动体；Y2：锥形齿；Y3：轴承安装表面喷漆：Y4:轴承安装表面镀锌或镀镉；Y5：齿表面喷漆；Y6：氟橡胶密封圈；Y7：具有不淬硬的滚道；………Yn 示例：示例： SOR 20/440－1102Y3：表示四点接触球转盘轴承，带外齿；滚动体直径在 20mmm 左右，滚动体中心圆直径440mm；材料 42CrMo 调质，齿面淬火，安装孔为通孔，内径带定位面轴承安装表面喷漆 7转盘轴承用材料 转盘轴承用材料 精确的设计和正确合理地选用轴承制造材料是确保 SBI 转盘轴承具备高技术性能与高可靠性的重要保障 套圈与滚动体用材料 套圈与滚动体用材料 通常，SBI 转盘轴承用滚动体采用牌号为 GCr15 或 GCr15SiMn 淬透碳铬轴承钢制造；轴承套圈则采用表 42CrMo 或 50Mn 表面淬硬钢如主机有特殊要求,也可采用 42CrMo、45#及其他牌号表淬钢制造 保持架用材料 保持架用材料 SBI 转盘轴承所用保持架形式有整体式保持架、分段式保持架或隔离块式保持架等不同的架构型式。
其中整体式保持架或分段式保持架采用黄铜、碳钢铸铝及尼龙制造隔离块式保持架采用聚酰胺树脂、尼龙、铸铝及铝青铜制造 密封圈用材料 密封圈用材料 SBI 转盘轴承密封圈用材料采用耐油丁晴橡胶制造，对温度要求范围较高的场合，也有采用氟橡胶密封 转盘轴承的游隙转盘轴承的游隙 转盘轴承的游隙主要用于补偿转盘轴承支承零件与有关主机装配部位的制造误差和安装误差以保证轴承的正常使用转盘轴承的游隙值或予过盈量，根据转盘轴承的结构型式/公差等级以及滚动体中心圆直径，分别列于表 1-表 3 表 1 四点接触球转盘轴承轴向游隙 μm 公 差 等 级 0 6 5 Dpw mm 轴 向 游 隙 超过 到 最小 最大 最小 最大 最小 最大 250 450 70 170 50 130 30 90 450 710 100 220 70 170 40 120 710 1120 120 280 100 220 50 150 1120 1800 150 350 100 260 60 180 1800 2800 200 440 150 350 80 240 2800 4500 260 540 200 440 100 300 8表 2 交叉圆柱滚子转盘轴承轴向游隙 μm 公 差 等 级 0 6 5 Dpw mm 轴 向 游 隙 超过 到 最小 最大 最小 最大 最小 最大 250 450 50 130 30 90 25 70 450 710 70 170 40 120 30 90 710 1120 100 220 50 150 40 120 1120 1800 100 260 60 180 40 140 1800 2800 150 350 80 240 60 180 2800 4500 200 440 100 300 80 240 表 3 三排圆柱滚子组合转盘轴承游隙 μm 公 差 等 级 0 6 5 Dpw mm 轴向游隙 径向游隙 轴向游隙 径向游隙 轴向游隙 径向游隙 超过 到 最小 最大 最小 最大 最小最大最小最大最小最大 最小 最大250 450 30 90 50 130 25 70 30 90 10 50 25 70 450 710 40 120 70 170 30 90 40 12015 65 30 90 710 1120 50 150 100 220 40 12050 15020 80 40 1201120 1800 60 180 100 260 40 14060 18020 100 40 1401800 2800 80 240 150 350 60 18080 24030 130 60 1802800 4500 100 300 200 440 80 24010030040 160 80 2409转盘轴承的安装与维护保养 装卸与贮运 装卸与贮运 1 转盘轴承必须小心装卸 2 运输和贮运以水平放置为宜，贮存必须放在干燥的室内。
3 吊装宜用吊环螺钉，以水平方式进行，切勿碰撞，特别是径向方向的碰撞 4 转盘轴承去外包装纸时，小心别割破保护用密封圈割包装纸时，最好在外径上割而不是在两端面上割 5 转盘轴承外表面涂有防锈油，其防锈期一般为六个月，对于超过六个月的贮存期的（如作配件使用时）应重新进行防锈包装或采取其它贮运存措施 转盘轴承的安装 转盘轴承的安装 1、 安装支架的要求 安装配合支架一般采用筒形结构，筒壁与滚道中心对齐为好 为防止回转支承局部过载，保证其灵。
