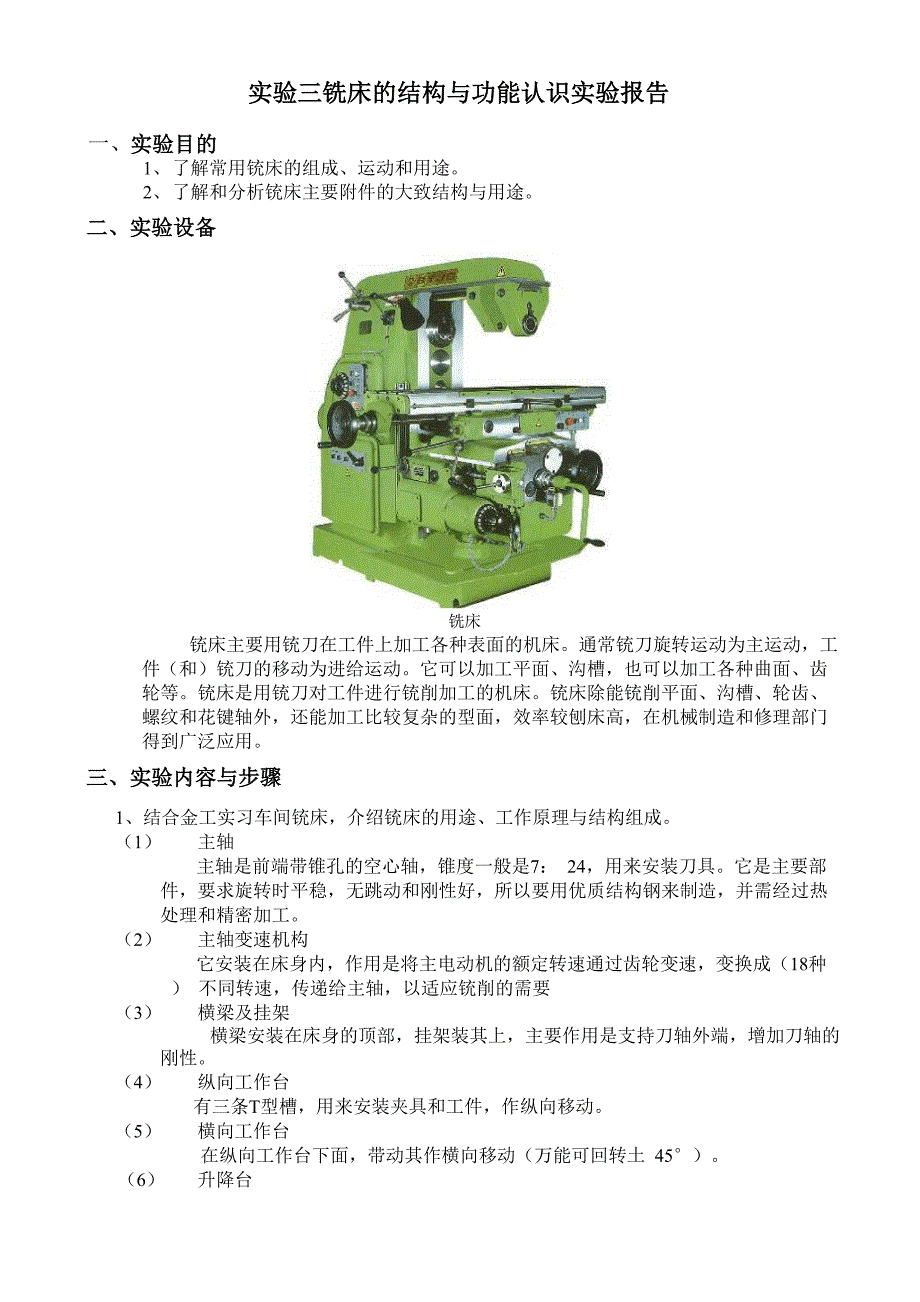

实验三铣床的结构与功能认识实验报告一、实验目的1、 了解常用铳床的组成、运动和用途2、 了解和分析铳床主要附件的大致结构与用途二、实验设备铣床铳床主要用铳刀在工件上加工各种表面的机床通常铳刀旋转运动为主运动，工 件（和）铳刀的移动为进给运动它可以加工平面、沟槽，也可以加工各种曲面、齿 轮等铳床是用铳刀对工件进行铳削加工的机床铳床除能铳削平面、沟槽、轮齿、 螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门 得到广泛应用三、实验内容与步骤1、结合金工实习车间铳床，介绍铳床的用途、工作原理与结构组成1） 主轴主轴是前端带锥孔的空心轴，锥度一般是7： 24，用来安装刀具它是主要部 件，要求旋转时平稳，无跳动和刚性好，所以要用优质结构钢来制造，并需经过热 处理和精密加工2） 主轴变速机构它安装在床身内，作用是将主电动机的额定转速通过齿轮变速，变换成（18种） 不同转速，传递给主轴，以适应铳削的需要（3） 横梁及挂架横梁安装在床身的顶部，挂架装其上，主要作用是支持刀轴外端，增加刀轴的 刚性4） 纵向工作台有三条T型槽，用来安装夹具和工件，作纵向移动5） 横向工作台在纵向工作台下面，带动其作横向移动（万能可回转土 45°）。
6） 升降台安装在床身前侧的垂直导轨上，中部有丝杠与底座螺母相连接，主要作用支持工 作台并带动其作上、下移动进给电动机变速、操纵机构等都安装在升降台上升 降台的刚性和精度要求都很高.（7） 进给变速机构安装在升降台内，作用是将进给电动机的额定转速通过齿轮变速传递给进给机 构，实现工作台移动的不同速度以适应铣削要求8） 底座是整部机床的支承部件具有足够的刚性和强度，升降丝杠的螺母也安装在底 座上，其内腔盛装切削液9） 床身它是机床的主体用来安装和连接其它部件，其刚性、强度和精度对铣削效率 和加工质量影响很大因此一般用优质灰铸铁铸成内壁有肋条，以增加其刚性和 强度四、回答问题1、 简述铣床的分类？铣床主要有立式铣床、卧式铣床和龙门铣床等，以适应不同的加工需要立式铣床是 指铣头主轴与工作台面垂直；卧式铣床是指铣头主轴与工作台台面相平行铣床的种类1. 按其结构分：台式铣床、悬臂式铣床、滑枕式铣床龙门式铣床、平面铣床、仿形铣床、 升降台铣床、摇臂铣床床身式铣床、专用铣床2. 按布局形式和适用范围分，主要的有升降台铣床、龙门铣床、单柱铣床和单臂铣床、仪 表铣床、工具铣床等3. 按控制方式分，铣床又可分为仿形铣床、程序控制铣床和数控铣床等。
2、 简述铣床主要组成部件及作用？铣床一般由七个部分组成：床身、悬梁、主轴、升降台、横向工作台、纵向工作台、转台 各部分作用：1. 床身 用来安装和支承机床各部件，是铣床的身体，内部有主传动装置，变速箱、电器箱床身安装在底座上，底座是铣床的脚，内部还有冷却液等2. 悬梁安装在床身上方的导轨中，悬梁可根据工作要求沿导轨作前后移动，满足加 工需要悬梁内部的主轴变速箱是由电动机通过一系列齿轮再传递到一对锥齿轮上， 最后从铣头主轴传出3. 主轴 用来带动铣刀旋转，其上有7:24的精密锥孔，可以安装刀杆或直接安装带柄铣 刀4. 升降台沿床身的垂直导轨作上下运动，即铣削时的垂直进给运动5. 横向工作台 沿升降台水平导轨作横向进给运动6. 纵向工作台 沿转台的导轨带动固定在台面上的工件作纵向进给运动7. 转台 可随横向工作台移动，并使纵向工作台在水平内按顺或逆时针扳转某一角度， 以切削螺旋槽等。
