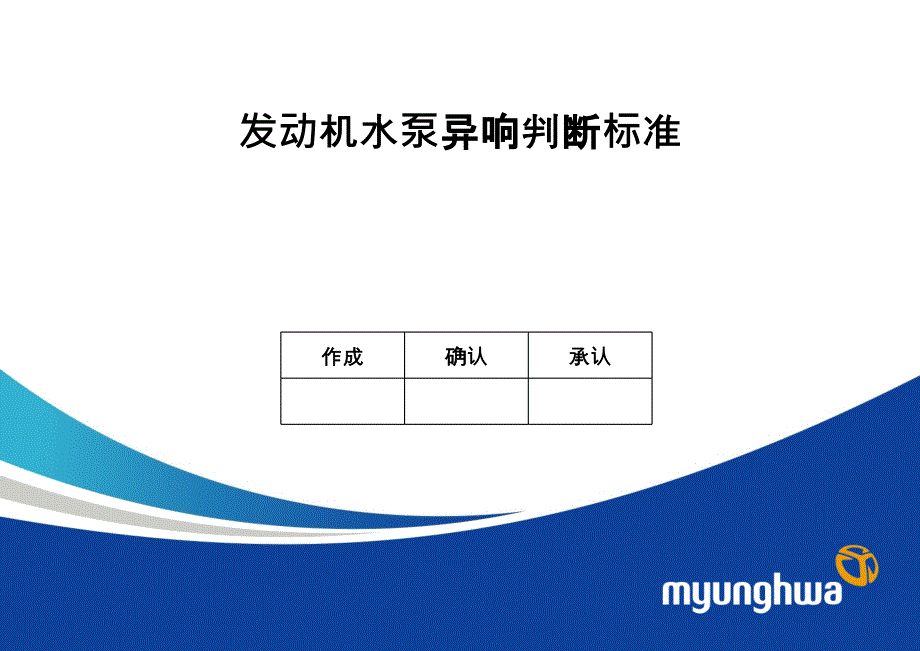

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2012-10-16,#,Page,#,发动机水泵异响判断标准,作成,确认,承认,Page,2,水泵异响判定标准,车用冷却用水泵旋转部件构造,叶轮部件,（,impeller),机械密封,（,M/Seal),泵用轴承（,bearing,）,Page,3,车用冷却用水泵噪音振动概念,1.,定义,：,声音,是指弹性物质中传播的压力、引力、质点位移及速度等的变化所引起的物理扰动，即声音可以定义为在空气、水和其他媒质中人耳所能听到的任何压力的变化噪 声是指除了正常声音以外引起人们不舒适、产生烦躁感的声音，它是为人们所不希望、不喜欢，但经常又难以避免的一种声音水泵在运转过程中，由于固定部件和滚动 体之间相互接触、碰撞而产生振动，当水泵的振动传播到辐射表面，振动能量转换成压力波，经空气介质再传播出去即为声辐射其中,20,20kHz,部 分为人耳可接收到的声辐射，即为水泵噪声由振动产生的机械波向空间辐射，引起空气的振动，从而产生声响，这种声响习惯上就被称为水泵的噪声或噪音所以水泵振动是产生噪音的根源2.,异响（振动）分类：,叶轮干涉的异响,机械密封的异响,轴承的异响,其他异响（管道内液体的涡动等）,水泵异响判定标准,Page,4,车用冷却用水泵噪音振动判别方式,利用专用仪器对水泵运行时候的声压和振动幅度进行检测，这种方法利用现代数字信号处理技术进行异响的识别和判断，准确性较高，但比较专业，成本也较高。
利用金属听诊器，接触水泵壳体，借助从传导出的运行时的声音进行判断一般这种方法对异响比较严重的情况比较有效对于轻微异响或正在发展中的异常问题不能容易的分辨水泵异响判定标准,Page,5,水泵异响判定标准,车用冷却用水泵噪音振动判定,大部分的水泵异响都是由于轴承异响造成所以对轴承异响的研究成为水泵异响研究的主要方向下面介绍轴承异响的内容轴承振动异响的内容请参阅文件夹内,水泵轴承振动分析,轴承振动测试的内容请参阅,:,GB/T24610-2009,和,“,滚动轴承振动测量方法新国标介绍与分析,水泵实验机的使用请参阅,:,水泵测试验机,Page,6,水泵异响判定标准,轴承异常常用的判定标准：,目前对轴承异常声的定量判别：根据大量的试验研究表明，对于微小型滚动轴承来讲，无异常声的轴承波峰因数在,6,以下，,6,8,的波峰因数有轻微的异常声，有些人能判别，有些人则听不清，在,10,以上则基本上都能听到异常声也就是最大振动峰值与有效值之差大于,20dB,，异常声就很明显了波峰因数,=,最大正峰值,(PEAK),有效值（,RMS),状态,系数,良好,10,PEAK,RMS,Page,7,轴承异常常用的判定标准：,水泵异响判定标准,有的轴承声音听起来比较清晰清脆，有的声音沉闷，混杂，听了就会感觉烦躁我们发现音质好的轴承不仅振动值小，而且其振动加速度级的高频分量远远高于中、低频分量。
试验证明，高频振动加速度级只要大于中、低频振动加速度级,6,10dB,以上，音质相对就比较好,轴承类型,向心球轴承,（第,2,部分）,圆柱滚子轴承,（第,4,部分）,外径（,mm,）,10200,30100,100200,转速设定值（,r/min,）,1800,1800,900,老行标,（,r/min,）,1800,900,1800,900,频段划分设定值（,Hz,）,L,50300,50300,50150,M,3001800,3001800,150900,H,180010000,180010000,9005000,50300HZ,3001800HZ,180010000HZ,Page,8,轴承异常常用的判定标准：,大多数对轴承振动测量的国内和国际标准都不考虑频率谱，取而代之的是他们给出机器的正常或故障状态下从,101000HZ,（,10000HZ,）的速度幅值的均方根值振动变化值这些比值已转化为振动谱中诸如不平衡等故障的特征分量通常，振动测量谱中任何特征分量的幅值（通过加速度，速度和位移测量）变化系数为,22.5(,振级,68dB),则认为显著，在,810,（振级,1820dB,），除非特殊情况，则视为变化剧烈。
状态,系数,振级,良好,2,6dB,显著,22.5,68dB,严重,810,1820dB,RMS,的差值,Page,9,。
