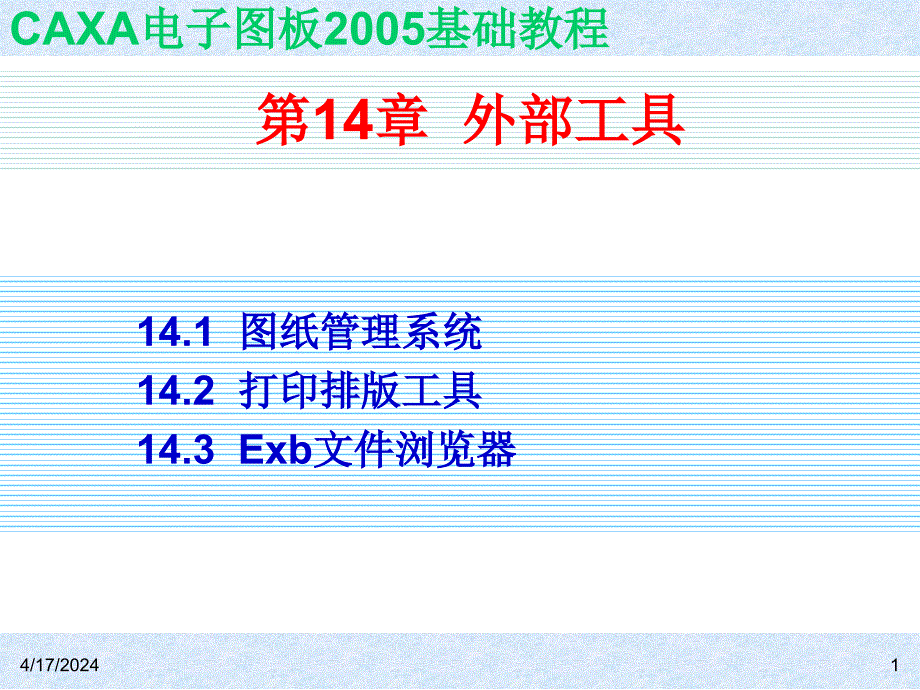

CAXA电子图板2005基础教程第14章 外部工具CAXA电子图板2005基础教程14.1 图纸管理系统 14.2 打印排版工具 14.3 Exb文件浏览器 Date1CAXA电子图板2005基础教程14.1 图纸管理系统lCAXA电子图板提供的图纸管理系统可 以自动提取图纸管理数据、分析产品间 的装配关系、建立反映这种关系的产品 树；也可以手动生成产品树，并进行插 入、连接以及用EB打开、删除、拷贝、 粘贴、剪切等编辑操作；还可以方便地 对产品进行查询、统计、汇总信息等操 作l１．执行方式 – 菜单：【工具】→【外部工具】→【图纸 管理系统】l２．操作步骤 – 启动“图纸管理系统”菜单命令，系统弹出 “图纸管理系统”界面，如图所示在此界 面中就可以进行图纸管理的相关操作能 实现对产品树文件的管理，具体包括产品 树文件的生成、读取、存储和图纸打印等 操作Date2CAXA电子图板2005基础教程14.1.1 产品树文件操作l产品树文件的操作命令均集中在【文件】菜单和工具栏中l1．自动生成产品树 – 利用“自动生成产品树”功能可以指定一套产品的设计图纸所在路径 的集合，系统将自动提取指定路径下的图纸的明细表和标题栏信息 ，建立反映其装配关系的产品树。
– （1）执行方式 • 菜单：【文件】→【自动生成产品树】 • 工具栏：工具栏→ – （2）操作步骤 • ①启动“自动生成产品树”命令， • 系统弹出如图14-4所示的对话框； • ②通过“添加目录”按钮指定一套产品的设计图纸所在路径的集合 • ③系统将自动提取指定路径下的图纸的明细表和标题栏信息，建立反映 其装配关系的产品树Date3CAXA电子图板2005基础教程14.1 图纸管理系统l2．手动生成产品树 – 手动生成产品树与自动生成产品树由系统根据所提取图 纸信息确定产品装配关系相区别，手动生成产品树是由 用户自己确定产品的装配关系的：首先新建一个项目， 然后利用链接文件，创建出用户自定义的产品树 – （1）执行方式 • 菜单：【文件】→【手动生成产品树】 – （2）操作步骤 • ①新建项目选择【文件】→【手动生成产品树】→【新建项 目】菜单或者单击工具栏上的 按钮 • ②链接文件选择【文件】→【手动生成产品树】→【链接文 件】菜单或者单击工具栏上的 按钮 Date4CAXA电子图板2005基础教程14.1 图纸管理系统l3．打开已有项目 – 利用“打开已有项目”功能可以打开已经存在的 产品树的数据文件（*.drm）。
– （1）执行方式 • 菜单：【文件】→【打开已有项目】 • 工具栏：工具栏→ – （2）操作步骤• 直接启动该命令后，在打开对话框中选取要打开的 数据文件即可Date5CAXA电子图板2005基础教程14.1 图纸管理系统l 4．保存和另存项目为 – 利用“另存项目为”功能可以保存建立的产品树 及对其的编辑和修改为数据文件（*.drm） – （1）执行方式 • 菜单：【文件】→【保存】或【另存项目为】 • 工具栏：工具栏→ – （2）操作步骤• 直接启动该命令后，在另存对话框中键入要保存的 文件名称，单击“确定”按钮即可Date6CAXA电子图板2005基础教程14.1 图纸管理系统l 5．文件检索 – 利用“文件检索”功能可以在图纸管理系统中检索本地 计算机或网络计算机上符合条件的文件 – （1）执行方式 • 菜单：【文件】→【文件检索】 • 工具栏：工具栏→ – （2）操作步骤 • ①启动“文件检索”命令后，系统弹出如下图所示的对话框； • ②设置好条件后，单击“开始搜索”按钮，系统会自动在搜索路 径内进行搜索，将符合条件的文件显示在“查找结果”列表框内 在列表框中选中某一文件后系统会显示零件图纸中的属性名 称和属性值以及零件的图纸。
Date7CAXA电子图板2005基础教程14.1 图纸管理系统l6．打印图纸 – 利用“打印图纸”功能可以在图纸管理系统中检索本地计算 机或网络计算机上符合条件的文件 – （1）执行方式 • 菜单：【文件】→【打印图纸】 • 工具栏：工具栏→ – （2）操作步骤 • ①启动“打印图纸”命令后，系统弹出如图14-18所示的“打印”对话 框； • ②当选中的产品树的结点为有图件（存在相应的图纸），则可以 激活打印图纸这个功能 Date8CAXA电子图板2005基础教程14.1 图纸管理系统l7．输出产品树 – 利用“输出产品树”功能可以 输出反映产品装配 关系的文本文件（*.txt），为ERP，BOM系统 提供数据接口 – （1）执行方式 • 菜单：【文件】→【输出产品树】 – （2）操作步骤 • 启动该命令，在系统弹出的“另存为”对话框中输入 文件名称后单击“确定”按钮即可Date9CAXA电子图板2005基础教程14.1.2 显示设置l显示设置主要集中在【设置】菜单中，如图14-19所示l1．设置显示内容 – 利用“显示内容”功能可以对“图纸管理系统”中的产品树零部件的 标题栏和明细表显示内容进行设定。
– （1）执行方式 • 菜单：【设置】→【显示内容】l2．设置预览方式 – 利用“预览方式”功能可以设置图形的预览方式是采用位图还是浏 览器预览图形 – （1）执行方式 – 菜单：【设置】→【预览方式】 – 工具栏→Date10CAXA电子图板2005基础教程14.1.3 系统查询l系统可以对已生成的产品树文件进行相关的更新、校核、 查询和输出数据的相关操作系统查询的功能主要集中在 【查询】菜单（如图14-22所示）和工具栏中l1．更新数据 – 产品树建立完毕后，如果原图纸有改动，执行“更新数据”操作可 以使系统重新提取信息更新已有的产品树信息 – （1）执行方式 • 菜单：【查询】→【更新数据】 • 工具栏：工具栏→ – （2）操作步骤 • 启动“更新数据”操作，在系统弹出的提示框中单击“是”即可Date11CAXA电子图板2005基础教程14.1.3 系统查询l2．校核重量 – 利用“校核重量”功能可以对产品树信息中的明细表与 标题栏内容进行质量校核 – （1）执行方式 • 菜单：【查询】→【校核重量】 • 工具栏：工具栏→ – （2）操作步骤 • ①产品树建立完毕后，如果选中产品树上的装配图结点，可以 看到这时【查询】下拉菜单和右键菜单中的【校核重量】和工 具栏上的按钮都被激活了，而其他时候是灰的； • ②此时单击【校核重量】，系统会对产品信息中的明细表与标 题栏中的重量信息进行校核。
Date12CAXA电子图板2005基础教程14.1.3 系统查询l3．分类BOM表 – 通过条件查询，可以实现三表（图样目录、标准件、外购件）以及 自定义条件的查询结果的输出，可以对结果各项按字母或数量的顺 序进行排序，可以自定义所需的输出项目，并可以选择将结果输出 到Excel、Access或记事本中 – 执行方式 • 菜单：【查询】→【分类BOM表】 • 工具栏：工具栏→ – 操作步骤 • （1）选中产品树上的装配图结点； • （2）此时单击【分类BOM表】，会弹出如图14-24所示的对话框，填 写各项查询条件； • （3）点击“开始查询”按钮，查询显示区实时显示查找到的组件的信息 和总数显示的信息包括该组件的所有属性及其值选择一个结果可以 预显图形（在预显图形复选按钮选中的情况下），通过双击可以用EB 电子图板打开该文件 • （4）点击“输出分类表”按钮，系统将会弹出对话框，可以设置输出的 项目名称，然后查询的结果保存为Excel、Access或文本文件Date13CAXA电子图板2005基础教程14.1.3 系统查询l4．装配BOM表 – 通过条件查询，可以输出能够显示产品装配关系的明细表信息到 Excel、Access或记事本中。
– 执行方式 • 菜单：【查询】→【装配BOM表】 • 工具栏：工具栏→ – 操作步骤 • （1）选中产品树上的装配图结点； • （2）此时，可以看到这时的【查询】下拉菜单和右键菜单中的【装 配BOM表】或者工具栏上的按钮都被激活了，而其他时候是变灰的 ，启动【装配BOM表】命令，系统弹出如图14-29所示对话框在该 对话框中设置查询条件及其顺序，并设定装配表的显示风格类型是“ 单层”还是“多层”等； • （3）条件添加好后，单击“开始查询”就可以得到能够表现产品装配 关系的信息列表； • （4）单击“输出装配表”可以输出信息为Excel、Access或文本文件 Date14CAXA电子图板2005基础教程14.1.3 系统查询l5．查询系统信息 – 利用“系统信息”功能可以以文本方式显示产品树的系 统信息、产品结构和属性信息，并可存为文件和析印 – 执行方式 • 菜单：【查询】→【系统信息】 • 工具栏：工具栏→ – 操作步骤 • 启动“系统信息“命令，系统弹出如图14-32所示的对话框，对 话框中以文本方式显示产品树的信息单击“保存结果”和“打 印结果”按钮可以对产品的信息保存和打印。
Date15CAXA电子图板2005基础教程14.1.4 产品树的编辑操作l用户可以对已经生成的产品树进行删除、复制、剪切和粘贴组件等操 作，来得到所需的产品树文件此外还提供对图纸标题栏中的属性的 编辑和调用二维电子图板打开图形的功能编辑操作的命令主要集中 在【编辑】菜单和工具栏中编辑】菜单如图14-33所示 – 1．删除组件 – 2．复制组件 – 3．剪切组件 – 4．粘贴组件 – 5．编辑属性 • 执行方式 – 菜单：【编辑】→【编辑属性】 – 工具栏：工具栏→ – 6．打开图形 • 执行方式 – 菜单：【编辑】→【打开图形】 – 工具栏：工具栏→Date16CAXA电子图板2005基础教程14.2 打印排版工具l 打印排版功能主要用于批量打印图纸该模块 能够按最优的方式进行排版，可设置出图纸幅 面的大小，图纸间的间隙并且可手动调整图纸 的位置，旋转图纸，并保证图纸不会重叠l（1）执行方式 – 菜单：【工具】→【外部工具】→【打印排 版工具】l（2）操作步骤 – 在“图纸管理系统”中的打印功能中选择打印 的文件超过一个时，图纸管理系统自动启动 打印排版，并将目标文件进行优化排版。
– 启动“打印排版工具”菜单命令，系统弹出打 印排版界面，如图14-37所示Date17CAXA电子图板2005基础教程14.2.1 新建排版文件l利用“新建”功能可以 建立新的排版环境，包括打 印图纸输出幅面宽度，图纸间的间隙等l１．执行方式 – 菜单：【文件】→【新建】 – 工具栏：工具栏→l２．操作步骤 – （1）启动“新建”菜单命令，系统弹出新建对话框如图 14-38所示； – （2）在对话框中选择输出幅面（打印宽度），设置图 纸间距并单击“确定”按钮即可开始排版Date18CAXA电子图板2005基础教程14.2.2 插入文件l利用“插入图形”功能可以读取图纸文 件和工艺卡片文件插入到排版系统中 ，并进行重新排版，支持多文件选择 l１．执行方式 – 菜单：【排版】→【插入图形】 – 工具栏：工具栏→l２．操作步骤 – （1）启动“插入图形”菜单命令，系统弹 出“打开文件”对话框如图14-39所示； – （2）在打开文件对话框中选定要插入的 图形文件并单击“打开”按钮打开的图 形文件就插入到新建的打印排版环境中 ，如图14-40所示Date19CAXA电子图板2005基础教程14.2.3 删除文件l利用“删除图形”功能可以将文件从打印排版环境 中删除。
l１．执行方式 – 菜单：【排版】→【删除图形】 – 工具栏：工具栏→l２．操作步骤 – （1）启动“删除图形”菜单命令或者单击删除图形文件 按钮，直接将选中的图形文件删除； – （2）也可以选中图形文件后单击鼠标右键，在快捷菜 单中选择“删除”选项如图 Date20CAXA电子图板2。
