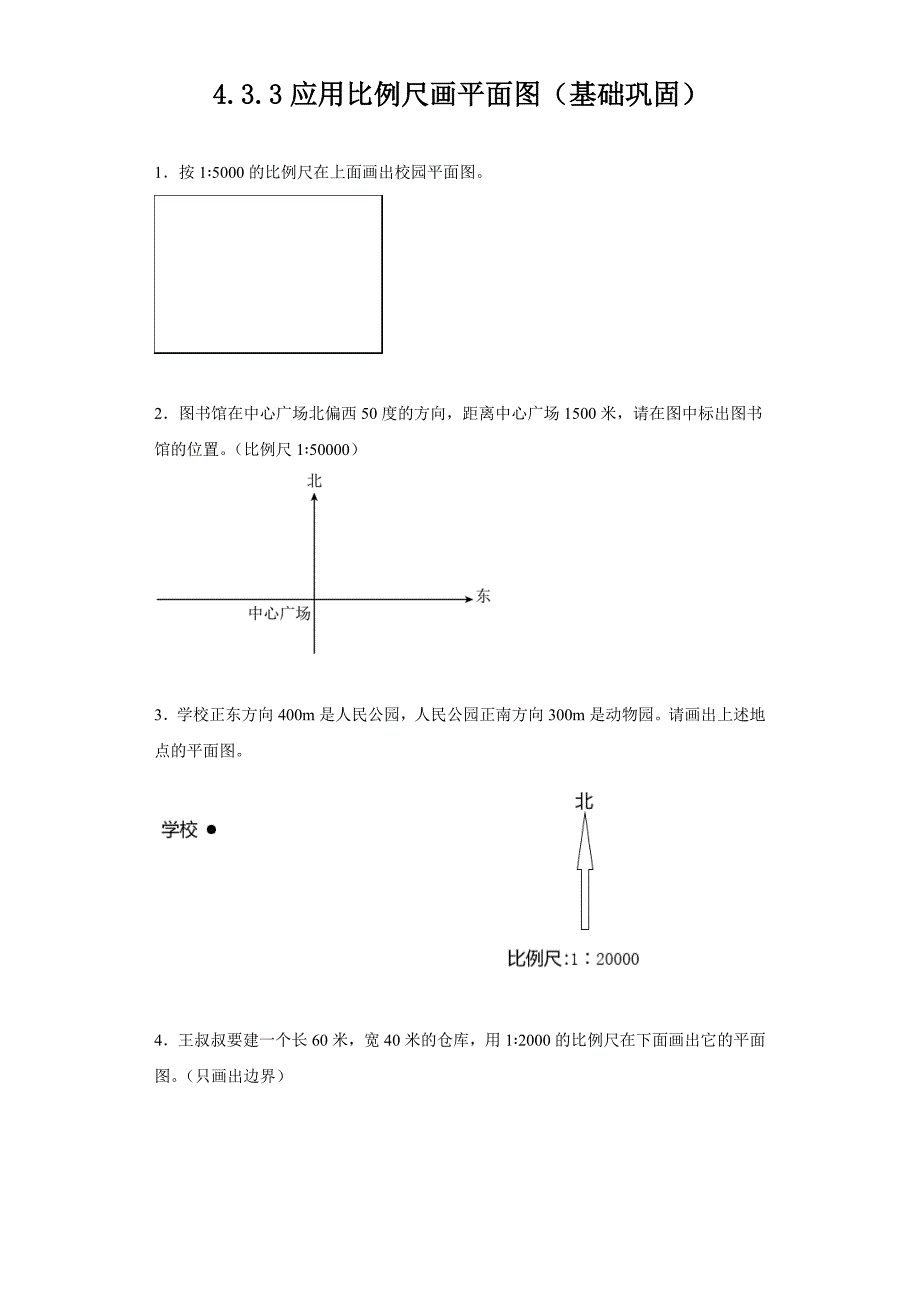

4.3.3应用比例尺画平面图（基础巩固）1．按1∶5000的比例尺在上面画出校园平面图2．图书馆在中心广场北偏西50度的方向，距离中心广场1500米，请在图中标出图书馆的位置比例尺1∶50000）3．学校正东方向400m是人民公园，人民公园正南方向300m是动物园请画出上述地点的平面图4．王叔叔要建一个长60米，宽40米的仓库，用1∶2000的比例尺在下面画出它的平面图只画出边界）5．（1）交警队在中华广场（ ）偏（ ）（ ）度方向（ ）米处2）彩虹医院在中华广场北偏西30°方向1500米处请在图中用“”标出彩虹医院的位置6．一个运动场长为200米，宽为120米，请用的比例尺画出它的平面图先分别算出运动场的长和宽各应画多少厘米，再画平面图）7．在一块长50米、宽40米的长方形空地里，修一个最大的圆形花坛1）根据以上描述画出平面图2）这幅图的数值比例尺是（ ）3）请计算剩余空地的实际面积8．学校要修建一个操场，长80m，宽60m请在图中画出操场的平面图（比例尺：1∶2000），先计算，后画图，再标上线段比例尺9．确定位置1）A城在O城的_______偏_______°方向，距离是_______km。
2）B城在O城的南偏东40°方向，距离是100km请在图中标出B城的位置10．作图海军的潜水艇在A处请在平面图上确定船只的位置潜水艇在船只的（ ）偏（ ）（ ）°，距离（ ）米参考答案：1．见详解2．见详解3．见详解4．见详解5．（1）南；东；50；2000（2）见详解6．5厘米；3厘米画图见详解7．（1）见详解；（2）1∶1000（3）744平方米8．见详解9．（1）西，北30，150；（2）见详解10．位置图见详解东；南；35；15004.3.3应用比例尺画平面图（能力提升）1．小贤从百草园出发，先向东走到达饮冰室，再向南走到达陋室，然后向东走到达稼轩，最后向北走到达三味书屋在下图中画出小贤的行走路线及各地点的位置2．算一算，画一画：教室长8米，宽6米，请你用1∶200的比例尺画出平面图3．人民广场的中心有一个周长为31.4米的圆形花坛，请你按题中所给的比例尺，将圆形花坛的示意图画下来．4．学校的正东方向400m处是邮局，邮局的正北方向200m处是广场，广场的正西方向300m处是少年宫，先确定比例尺，再画出上述地点的平面图5．金星小学的正东方向100米是幼儿园，幼儿园的正北方向200米是图书馆，图书馆的正东方向400米是超市，超市的正北方向50米是医院；在图中画出上述地点的平面图。
6．量一量，填一填，画一画1）苹苹的新家到学校的实际距离是10km，请你在图中量出两地的图上距离（测量时取整厘米数）这幅图的比例尺是（ ）2）超市位于学校正西方向10km处；文化宫位于超市正北方向15km处；公园位于文化宫正东方向5km处请根据比例尺，在图中画出以上位置的平面图7．学校要建一个长80米，宽60米的长方形操场．请你确定一个比例尺画在图纸上，并求出这个图形的面积是多少？8．下面图形是按规定好的比例尺画出的一块长20米，宽10米的长方形草地的平面图，但表示的距离画错了，请你先通过测量，并进行必要的计算，再画出正确的图9．学校要建一个长、宽的长方形花坛请选择合适的比例尺计算出长与宽的图上距离各是多少厘米，再画出这个花坛的平面图我选择的比例尺是（ ）10．瓜农张伯伯有一块平行四边形的西瓜地，底边长450米，高200米．（1）请用1：10000的比例尺把这块地画在下边．（2）在这块西瓜地里，从一条底边出发到对边有一条长水渠，水渠宽3米，这块地的实际面积有多少平方米？合多少公顷？参考答案：1．见详解2．作图如下：3．如图：4．比例尺：1∶10000；图见详解5．见详解6．（1）1∶500000；（2）见详解7．；这个图形的面积是12平方厘米．8．如下图：9．长：3厘米；宽：1.8厘米；；比例尺：1∶1000（答案不唯一）10．；89400平方米，合8.94公顷4.3.3应用比例尺画平面图（延伸拓展）1．根据要求作图。
1）在中国移动公司东偏南30°方向600米处，建有一个通讯信号塔A请在图中标出A的位置2）信号塔的信号覆盖区域是一个以A为圆心，半径为400米的圆请画出这个圆2．学校要建一个长100米，宽60米的长方形操场，用1∶1000的比例尺画出操场的平面图学校的操场长150米，宽90米，请你选择合适的比例尺在下面的空白处画出操场的平面图3．选择 比例尺比较合适A．1∶1000 B．1∶3000 C．1∶90004．根据你选择的比例尺，先求出长和宽的图上距离，在下面的空白处画出操场的平面图5．小红家在学校正南方处小东家在学校北偏西约处请先计算小红家和小东家的图上距离，再在下图中分别标出他们两家的位置选做】6．星期天，小刚用一根10米长的绳子牵马到地里去放，这块空地长20米，宽10米1）他要把马拴在这块空地的什么位置？绳子要放多长才能使马吃到草的面积最大且吃不到隔壁王大伯家的小麦2）请选择适当的比例尺，把空地和马吃草的面积画出来，并用阴影表示出马吃草的面积参考答案：1．2．见详解3．B 4．长：5厘米；宽：3厘米5．（1）小红家的图上距离是1厘米，小东家的图上距离是2厘米；（2）位置如图所示：6．见详解。
