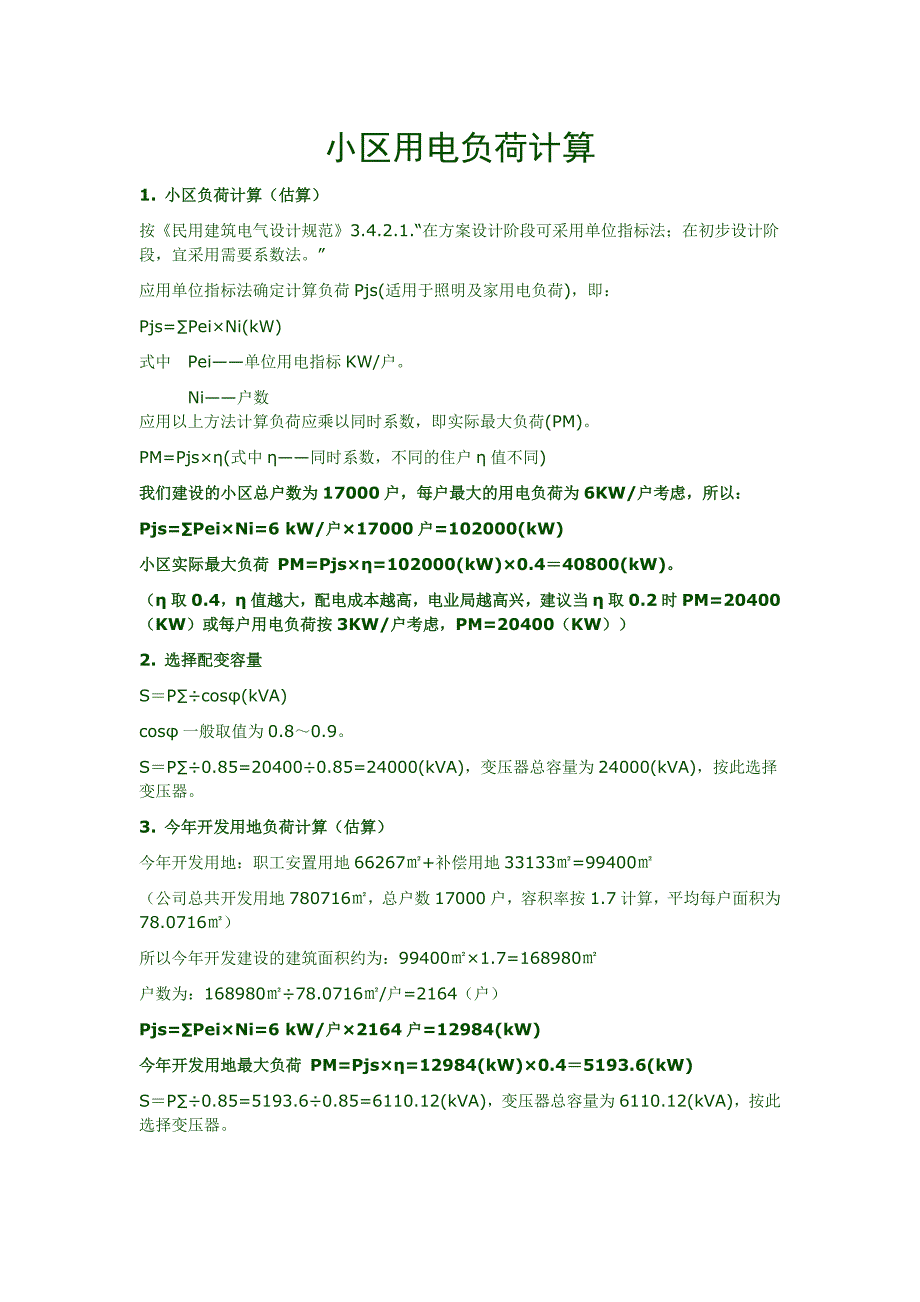

小区用电负荷计算1. 小区负荷计算（估算）按《民用建筑电气设计规范》3.4.2.1.“在方案设计阶段可采用单位指标法；在初步设计阶段，宜采用需要系数法应用单位指标法确定计算负荷 Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni(kW)式中 Pei ——单位用电指标 KW/户Ni——户数 应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)PM=Pjs×η(式中 η——同时系数，不同的住户 η值不同)我们建设的小区总户数为 17000 户，每户最大的用电负荷为 6KW/户考虑，所以：Pjs=∑Pei×Ni=6 kW/户×17000 户=102000(kW)小区实际最大负荷 PM=Pjs×η=102000(kW)×0.4＝40800(kW)η 取 0.4，η 值越大，配电成本越高，电业局越高兴，建议当 η取 0.2 时PM=20400（KW）或每户用电负荷按 3KW/户考虑，PM=20400（KW））2. 选择配变容量S＝P∑÷cosφ(kVA)cosφ一般取值为 0.8～0.9S＝P∑÷0.85=20400÷0.85=24000(kVA)，变压器总容量为 24000(kVA)，按此选择变压器。
3. 今年开发用地负荷计算（估算）今年开发用地：职工安置用地 66267㎡+ 补偿用地 33133㎡=99400㎡（公司总共开发用地 780716㎡，总户数 17000 户，容积率按 1.7 计算，平均每户面积为 78.0716㎡）所以今年开发建设的建筑面积约为：99400㎡×1.7=168980 ㎡户数为：168980㎡÷78.0716㎡/ 户=2164（户）Pjs=∑Pei×Ni=6 kW/户×2164 户=12984(kW)今年开发用地最大负荷 PM=Pjs×η=12984(kW)×0.4＝5193.6(kW)S＝P∑÷0.85=5193.6÷0.85=6110.12(kVA)，变压器总容量为 6110.12(kVA)，按此选择变压器建议用电负荷按 PM=Pjs×η=12984(kW)×0.2＝2596.8(kW) 计算，变压器容量为：2596.8÷0.85=3055(kVA)）（单位面积法 PM=Ped×S，式中 PM—实际最大负荷 kW，Ped—单位面积计算负W/m2，S—小区总面积㎡，实际最大负荷为 168980㎡×30W/㎡=5069.4KW ）4.新通公司现有用电负荷情况新通公司现有高压室一座，10KV 进 10KV 出，变压器 15 台（详下表，不含热力），变压器总负荷为 3355KVA，除去学校（500KVA）、2 、3 区（315KVA ）、中间变压器（315KVA）11 和 12 号楼(50KVA)负荷，还剩变压器负荷为 2225 KVA。
热力公司有双电源进入厂区内变压器名称 变压器负荷 变压器名称 变压器负荷1学校 500KVA 9 二分 100KVA22、3 区 315KVA 10 金塑厂 100KVA3中间 315KVA 11 羚羊厂 315KVA4供热站 100KVA 12 白土厂 315KVA5挂车厂 400KVA 13 一分 200KVA6炼油厂 100KVA 14 六分 315KVA7预制厂 180KVA 15 11、12 号楼 50 KVA8五分 100KVA 总负荷为 3405KVA根据现场调查：新通公司向电业局所报用电负荷为 2200KW，其中居民住宅用电占50%，工业用电占 40%，商业用电占 10%，高峰用电负荷超过 4000KW分析：1. 现有新通公司的配电线路负荷可以满足今年开发建设的 168980㎡（建筑面积）住宅用电负荷，今年开发 168980㎡多数为安置房住户，且户型较小，用电负荷低，可按 3KW/户计算，用电负荷为 2596.8(kW)，现有新通公司负荷升至 4000KW 就可以满足要求，但需向电业局申报，剩余开发用地 68.1316 万㎡需配合路网同时改造电网物业公司建议对现有高压室（配电设施老化）进行改造，2. 现有高压室的位置影响小区的规划设计，应与新建小区的高压室的位置综合考虑进行重新建设，建设的越早越好。
3. 新建小区 17000 户，总用电负荷可按 PM=20400（KW ）考虑，负荷越大投资越高，如果以后存在负荷不够的情况可以考虑增容，现有高压线路可能不能满足新建小区20400（KW ）的负荷要求，且负荷大于 3000（KW ）电业局就要求建专线4. 因规划设计有高层或是小高层，就会有消防用电设备，用电负荷就会是一级负荷，一级负荷要求由两个区域的变电所引来，现新通公司内的双电源是否能满足新建小区用电要求，需要与电业局沟通5. 乌鲁木齐市新建小区必须安装户表，我公司新建小区如安装户表需提前与电业局联系，不安装户表也需要电业局同意，因为住宅用电负荷增加，需要办理工业用电转住宅用电手续6. 新建小区很大南北长约 1300 米，东西长约 1200 米，因低压敷设半径不宜超过 300米，所以 10KV 高压需要贯穿新建小区各个区域，并建一个总的高压室，高进高出，每个区域设置箱变或配电室7. 如果新建小区需要建立专线，可以与政府沟通，考虑在小区内 110KV 高压线路下建立变电所某高层用电负荷估算一、 相关资料：建筑面积：60000㎡； 地址：新乡市设计数量：583 户； 设计高度： 28 层电地暖设计：30℃的地区；2、 住宅划分：普通住宅相当于建筑面积 75㎡以下的住宅，高档住宅相当于建筑面积 120㎡以上的豪华住宅，介于两者之间的为中档住宅。
3、 对于高层住宅，每户应增加 0.6KW 作为电梯及生活、消防水泵、公用照明、事故及应急照明等智能化管理的用电负荷4、 住宅综合功率因数 COSΦ 取 0.8～0.9，住户用电需要系数取 0.5～0.6 二）、依据上述通用设计标准，结合本高层建筑，实际情况取其中间值进行计算：1、小区住户用电负荷：（75㎡>102㎡>120㎡）取 8KW/户；2、住宅公共用电负荷：0.6KW×583 户＝350KW ；3、住户总用电负荷为：8KW×583 户＝4664KW；4、合计总用电负荷为：4664+350＝5014KW；5、建筑供电变压器容量：S ＝5014/COSΦ（0.85）＝5899KVA5899×0.55＝3244KVA该高层建筑用电负荷 3244KVA（选用 2 台 1600KVA 变压器）四、 家用电器设施功率基本情况：1、洗衣机 0.35-0.4KW2、电视机 0.1-0.2KW3、组合音响 0.1～0.3KW4、空调 1.5～4.5KW5、电饭锅 0.8KW6、排烟机 0.2KW7、电冰箱 0.1～0.2KW8、微波炉 1KW9、电烤箱 1.5KW10、食品加工机 0.3KW11、消毒柜 0.6KW12、照明设施 0.2～0.8KW13、家用自动化设施 0.2～0.5KW合计：6.95～11.3KW同时需要系数取 40％：2.78～4.52KW一般情况下家用电器设施负荷在 3KW 左右。
五、 使用电地暖负荷计算及分析户均建筑面积 103㎡；实际铺设面积 70％即 70㎡；每平方<80W，则每户电地暖安装负荷功率为：70㎡×80W＝5600W；需要系数取 50％，即 5.6KW×60％＝3.36KW；使用电地暖则空调不需要再使用，相互进行折算负荷冲抵：（5.6～4.5）×40％＝0.44KW ；综合分析：在正常情况下，户均家用电器负荷 3KW，冬季取暖采电地暖户均用电负荷 3.36KW，按一般通用 8KW/户设计，完全能够满足要求，与其它方式采暖相比较具有更多得优越性，节省投资，提升楼盘品味。
