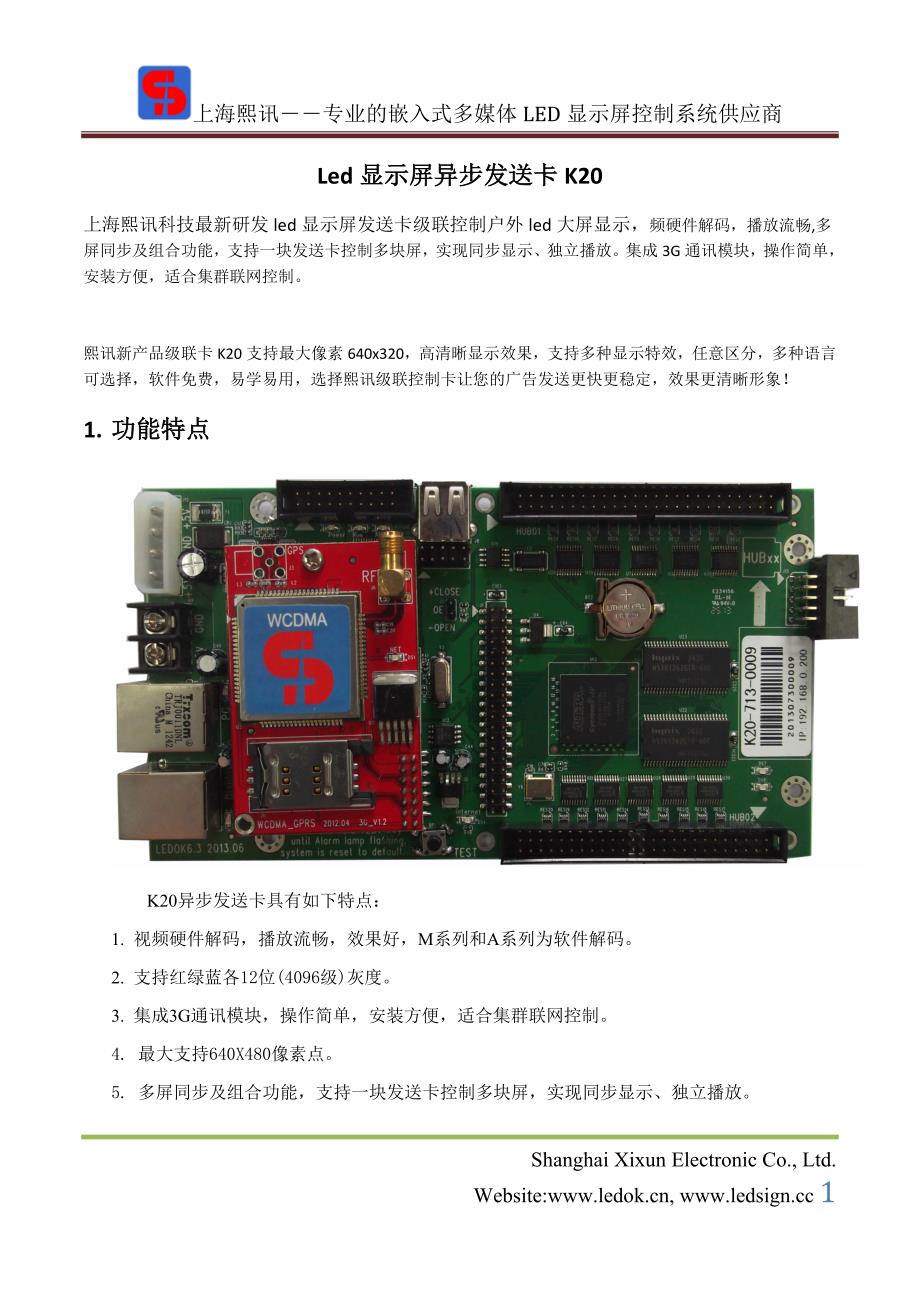

上海熙讯――专业的嵌入式多媒体 LED 显示屏控制系统供应商Shanghai Xixun Electronic Co., Ltd. Website:, www.ledsign.cc 1Led 显示屏异步发送卡 K20上海熙讯科技最新研发 led 显示屏发送卡级联控制户外 led 大屏显示，频硬件解码，播放流畅,多屏同步及组合功能，支持一块发送卡控制多块屏，实现同步显示、独立播放集成 3G 通讯模块，操作简单，安装方便，适合集群联网控制熙讯新产品级联卡 K20 支持最大像素 640x320，高清晰显示效果，支持多种显示特效，任意区分，多种语言可选择，软件免费，易学易用，选择熙讯级联控制卡让您的广告发送更快更稳定，效果更清晰形象！1. 功能特点K20异步发送卡具有如下特点： 1. 视频硬件解码，播放流畅，效果好，M系列和A系列为软件解码2. 支持红绿蓝各12位(4096级)灰度3. 集成3G通讯模块，操作简单，安装方便，适合集群联网控制4. 最大支持640X480像素点上海熙讯――专业的嵌入式多媒体 LED 显示屏控制系统供应商Shanghai Xixun Electronic Co., Ltd. Website:, www.ledsign.cc 25. 多屏同步及组合功能，支持一块发送卡控制多块屏，实现同步显示、独立播放。
6. 支持配置文件回读7. 智能连接功能，同一块显示屏的多块接收卡可以任意交换而不需重新设置，接收卡能智能识别需显示的内容8. M系列和A系列支持只支持1、2、4、8、16扫描，K系列支持16扫以内的任意扫描方式， 1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描9. 支持带PWM的驱动芯片(如：MBI5041)，使显示屏效果更完美10.发送卡可以接一个HUB板，节省一个接收卡11.固定孔位和同步卡一致，更换方便12. 突破传统观念，无拨码开关设计，所有设置通过电脑设置2.输出接口定义异步发送卡为全彩屏50Pin接口， 8组并行全彩数据，输出定义如下：1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49GND GND GND NC G8 NC G7 NC G6 NC G5 NC G4 NC G3 NC G2 NC G1 D B LAT OE VCC VCCVCC VCC SR B8 R8 B7 R7 B6 R6 B5 R5 B4 R4 B3 R3 B2 R2 B1 R1 C A CLK GND GND GND2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 5020Pin 传感器接口(J10) ，定义如下：1 3 5 7 9 11 13 15 17 19GND RXD1 TXD1 RXD2 TXD2 VCCVCC GND2 4 6 8 10 12 14 16 18 20上海熙讯――专业的嵌入式多媒体 LED 显示屏控制系统供应商Shanghai Xixun Electronic Co., Ltd. Website:, www.ledsign.cc 33.外形尺寸4.工作条件正常 最小 最大 单位极限电压 3 6 V工作电压 3.3 5.5 V工作电流 0.8 - A工作温度 -20 60 度工作湿度 10 90 %。
