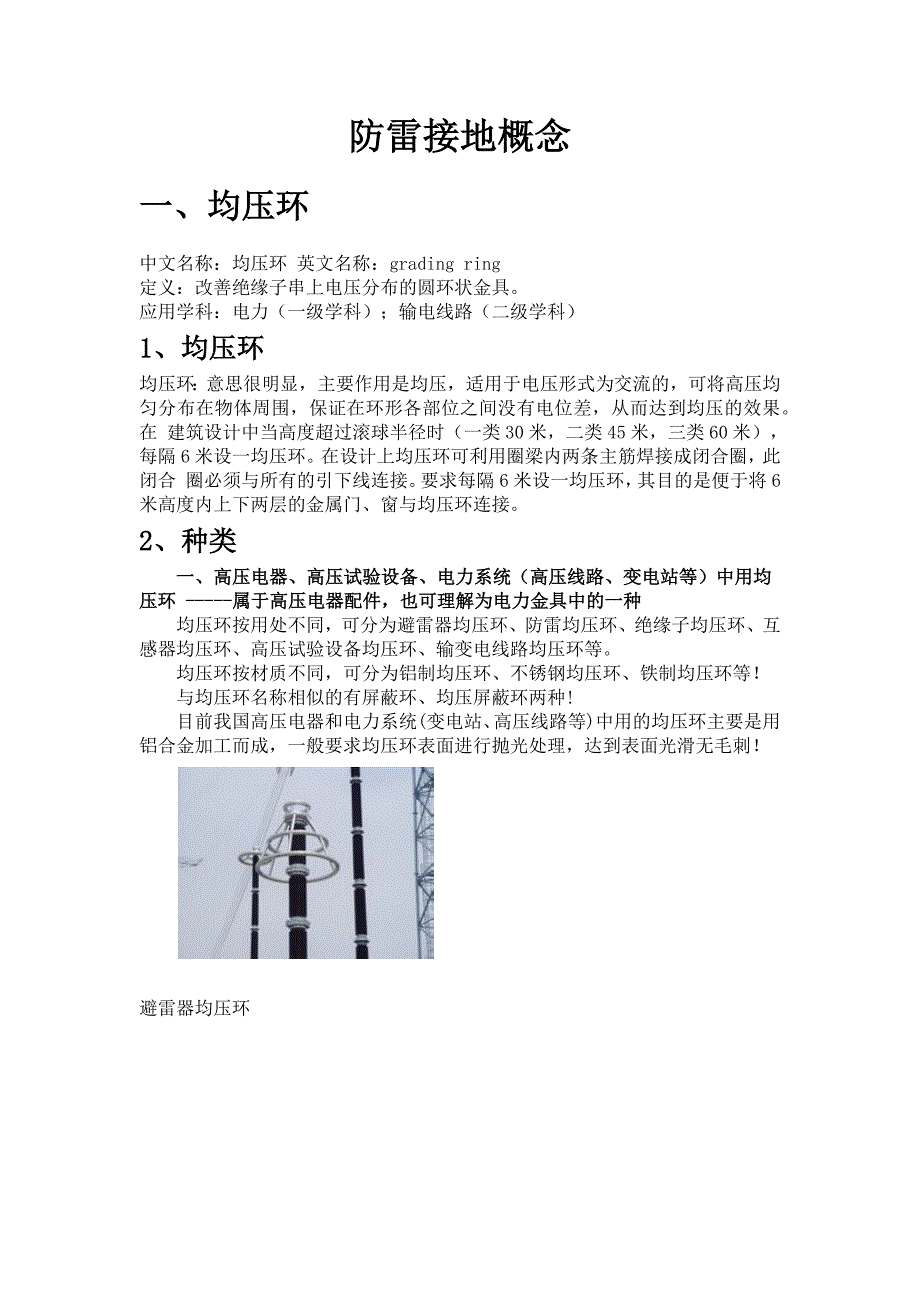

防雷接地概念一、均压环中文名称：均压环 英文名称：grading ring定义：改善绝缘子串上电压分布的圆环状金具应用学科：电力（一级学科）；输电线路（二级学科）1、均压环均压环：意思很明显，主要作用是均压，适用于电压形式为交流的，可将高压均匀分布在物体周围，保证在环形各部位之间没有电位差，从而达到均压的效果在 建筑设计中当高度超过滚球半径时（一类 30 米，二类 45 米，三类 60米），每隔 6 米设一均压环在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合 圈必须与所有的引下线连接要求每隔 6 米设一均压环，其目的是便于将 6 米高度内上下两层的金属门、窗与均压环连接2、种类一、高压电器、高压试验设备、电力系统（高压线路、变电站等）中用均压环 -----属于高压电器配件，也可理解为电力金具中的一种 均压环按用处不同，可分为避雷器均压环、防雷均压环、绝缘子均压环、互感器均压环、高压试验设备均压环、输变电线路均压环等 均压环按材质不同，可分为铝制均压环、不锈钢均压环、铁制均压环等！ 与均压环名称相似的有屏蔽环、均压屏蔽环两种! 目前我国高压电器和电力系统(变电站、高压线路等)中用的均压环主要是用铝合金加工而成，一般要求均压环表面进行抛光处理，达到表面光滑无毛刺！避雷器均压环 高压试验设备用均压环电站、高压线路用均压环二、高层建筑物中用均压环（保证建筑物接构圈梁的各点电位相同，防止出现电位差。
为防止侧击雷而设计的环绕建筑物周边的水平避雷带在建筑设计中当高度超过滚球半径时(一类 30 米，二类 45 米，三类 60 米)，每隔 6 米设一均压环在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接要求每隔 6 米设一均压环，其目的是便于将 6 米高度内上下两层的金属门、窗与均压环连接二、接地跨接线接地跨接线是两个金属体（机柜、桥架、线槽、钢筋、金属管等）之间的接地金属连接体（导线、圆钢、扁钢、扁铜等）指接地母线遇有障碍（如建筑物伸缩缝， 沉降缝等）需跨越时相连接的连接线，或利用金属构件，金属管道作为接地线时需要焊接的连接线；常见的接地跨线有伸缩（沉降）缝、管道法兰、吊车钢轨接地跨接线等，计算工程量按“处”为单位接地跨接线适用于： 1、避雷针和引下线连接； 2、易燃气体管法兰之间的连接； 3、接地线和金属体的连接； 4、焊接接地螺栓等 5、DCS 机柜间接地接地跨接线接线安装接地线跨接线安装：定额套用 2-701~2-703，可分为接地跨接线、构架接地和钢铝窗接地等说明1 、接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一 般采用扁钢和圆钢。
接地跨接按 40*4 扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑 2、构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了 4 米以内的水平接地 3、钢铝窗接地采用 8 号圆钢一端和窗连接，一端和圈梁主筋连接 4、等电位箱和局部等电位箱的箱内连接套接地跨接*0.5 系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目注意事项接地跨接线是指接地母线遇有障碍(如建筑物伸缩缝 ,沉降缝等)需跨越时相连接的连接线,或利用金属构件, 金属管道作为接地线时需要焊接的连接线；常见的 接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等,计算工程量按 “处”为单位标准的楼房接地一般采用综合接地（防雷接地与设备接地共用接地装 置） ，要求接地电阻值小于 1 欧姆其做法是利用土建结构地梁钢筋（没有时采用-40*4 热镀锌扁钢间距 10*10 网格人 工敷设）及桩筋作接地体，并采用 φ10 以上圆钢跨接焊通后成整体后与防雷引下线（根据设计要求选用的柱主筋，土建柱主筋 d≥16 时 2 根、d<16 时 4 根）跨接焊通，且防雷引下线与均压环（利用土建外圈梁钢筋 2 根）跨接焊通后与屋面避雷带跨接焊通，形成一个闭合的防雷整体，所有跨接线均采用 φ10 圆 钢，三面施焊，搭接倍数按规范规定。
如果是高层建筑的话，30 米以上的金属门窗及金属物体都需与防雷综合体相连接至于卫生间等电位可与就近柱相连接就 行现在的楼房都应该做，因为开发商在报建时同时要报防雷办批准方案，一般地方防雷办的要求比建筑规范要求高多了接地体不全是-40*4 接地板接地体 分人工辅助接地和利用土建结构钢筋作为接地体，具体材质有角钢、钢板、铜板、圆钢、扁钢等接地阻值的大小主要与土壤的电阻率有关，根据当地的土质及是否 为雷击区，根据设计规范确定，即按照施工图纸进行施工计算1.地跨线是指接地母线遇有障碍（如建筑物伸缩缝、沉降缝以及行车、抓斗吊车等轨道接缝）需跨越时相连接的连接线，或利用金属构件，金属管道作为接地线时需要焊接的连接线，但金属管道敷设中通过箱、盘、盒等断开点焊接的连接线已包括在管道敷设定额中，不得算为跨接线2. 接地跨线安装以“处”为单位计算工程量，每跨越一次计算一处3. 常见的跨接线有伸缩（沉降）缝、管道法兰、风管防静电、管件防静电、吊车钢轨道地跨接线等4、一般一个接地引下线算三个接地引下线与基础接地网连接算一处断接卡子处算一处接地引下线与屋面的避雷带连接算一处所以一般一个接地引下线算三处你给的那个图纸没有接地跨接线。
