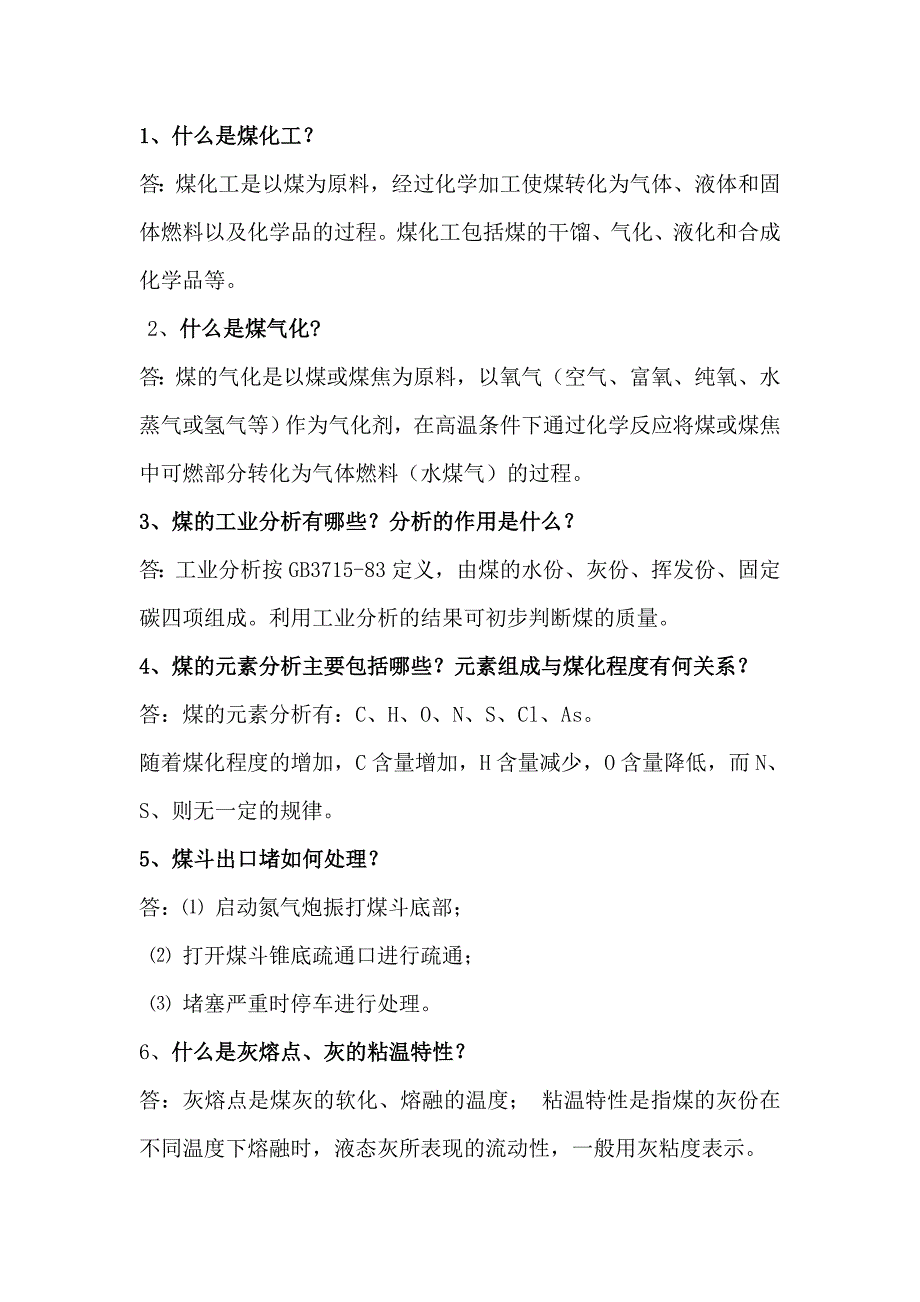

1 1、什么是煤化工？、什么是煤化工？答：煤化工是以煤为原料，经过化学加工使煤转化为气体、液体和固体燃料以及化学品的过程煤化工包括煤的干馏、气化、液化和合成化学品等2、什么是煤气化什么是煤气化? ?答：煤的气化是以煤或煤焦为原料，以氧气（空气、富氧、纯氧、水蒸气或氢气等）作为气化剂，在高温条件下通过化学反应将煤或煤焦中可燃部分转化为气体燃料（水煤气）的过程3 3、煤的工业分析有哪些？分析的作用是什么？、煤的工业分析有哪些？分析的作用是什么？答：工业分析按 GB3715-83 定义，由煤的水份、灰份、挥发份、固定碳四项组成利用工业分析的结果可初步判断煤的质量4 4、煤的元素分析主要包括哪些？元素组成与煤化程度有何关系？、煤的元素分析主要包括哪些？元素组成与煤化程度有何关系？答：煤的元素分析有：C、H、O、N、S、Cl、As随着煤化程度的增加，C 含量增加，H 含量减少，O 含量降低，而N、S、则无一定的规律5 5、煤斗出口堵如何处理？、煤斗出口堵如何处理？答：⑴ 启动氮气炮振打煤斗底部；⑵ 打开煤斗锥底疏通口进行疏通；⑶ 堵塞严重时停车进行处理6、什么是灰熔点、灰的粘温特性？什么是灰熔点、灰的粘温特性？答：灰熔点是煤灰的软化、熔融的温度； 粘温特性是指煤的灰份在不同温度下熔融时，液态灰所表现的流动性，一般用灰粘度表示。
这两个参数决定了气化操作温度，德士古气化一般在高于灰熔点流动温度 30～50 度下操作，在气化操作时，煤灰的粘温特性以不超过25Pa.S 为宜7、什么是煤的可磨性？对制浆有何影响？什么是煤的可磨性？对制浆有何影响？答：煤的可磨性代表煤粉碎的难易程度，常用哈氏可磨指数（HGI）表示；它影响煤浆的破碎工艺及设备的选择可磨性好的煤易碾磨，设备消耗低，但细粒较多，粘度大，不易泵送；相反，可磨性差的煤设备消耗高，粗粒较多，容易沉降，稳定性差，因此，稳定性好的煤有利于制浆8、什么是煤的反应活性？什么是煤的反应活性？答：煤的反应活性是在一定条件下，煤与不同的气化介质（如CO2、H2、水蒸汽）相互作用的反应能力，通常在一定温度下，以一定流速通入 CO2，用 CO2的还原率来表示煤的反应活性CO2的还原率越高，煤的活性越好煤的反应活性与煤种有关，煤中的水份含量越高，O/C 比越高，煤的变质程度越浅，其反应活性越好煤的反应活性和气化有密切关系，反应活性好的煤在气化反应中速度快，效率高总之，反应活性好的煤有利于气化9、什么是煤浆的稳定性？什么是煤浆的稳定性？答：水煤浆的稳定性是指煤粒在水中的悬浮能力通常是将煤浆在容器中静置 24 小时，用煤浆的析水率来表示。
析水率越高，说明煤浆的稳定性越差P绝 P大 P表 P绝 大气压力线 P真 绝对零压 10、添加剂对煤浆起什么作用？添加剂对煤浆起什么作用？ 答：添加剂的作用是改善水煤浆的流动性和稳定性，作为表面活性剂有三个作用：a）使煤粒湿润便于水煤结合b）使较大的胶凝状煤粒分散c）提供阳离子作为水化膜的平衡离子，起电解作用11、什么是总氧煤比？什么是总氧煤比？答：氧煤比是指氧气和煤浆的体积之比；氧原子、碳原子之比12、什么是比氧耗、什么是比煤耗？什么是比氧耗、什么是比煤耗？每生产 1000Nm3 (CO+H2)所能消耗的纯氧量，称为比氧耗单位：Nm3/1000Nm3 ；每生产 1000Nm3 (CO+H2)所能消耗的干煤量，称为比煤耗单位：kg/1000Nm313、什么是冷煤气效率？什么是冷煤气效率？答：合成气中可燃性气体的含碳量与总碳量的比值14、什么是碳转化率？什么是碳转化率？答：是指合成气中碳元素的含量与煤中碳元素的含量的比值15、什么是软水？什么是软水？答：即软化水是指除去 Ca2+、Mg2+离子的水，要求水质硬度≤0.02 mmol/t16、什么是脱盐水？什么是脱盐水？答：脱盐水即指用离子交换法除去水中阴、阳离子的水。
指标为：导电率≤10 s/cm SiO2≤100 g/t17、什么叫表压？绝对压力？真空度？三者的关系如何？什么叫表压？绝对压力？真空度？三者的关系如何？答绝对真空度下的压力叫绝对容压，以绝对零压为基准来表示的压力叫绝对压力测量流体压力用的压力表上的读数值称为表压，它是流体绝对压力与该处大气压力的差值如果被测流体的绝对压力低于大气压，则压力表测得的压力为负值，其值称为真空度P 表压＝P 绝压－P 大气压力；P 真空度＝P 大气压力－P 绝对压力；1 Pa＝1 N/m2； 1 MPa＝106 Pa；1 mmHg＝133 Pa1 mmH2O＝9.81 Pa ； 1 kgf/cm2＝9.8066×104 Pa1 atm＝1.013×105 Pa18、什么叫节流？什么叫节流？答介质在管内流动时，由于通道截面突然缩小，使介质流速突然增加，压力降低的现象称为节流19、判断灰融点高低的依据是什么？添加石灰石为什么能降低灰融判断灰融点高低的依据是什么？添加石灰石为什么能降低灰融点？点？答；通常以煤中碱类与酸类物质的比值为依据碱与酸比值大，灰融点低；碱与酸比值小，灰融点高添加石灰石（CaCO3） ，即增加了煤中碱类物质的含量，使碱与酸的比值增大，故能降低灰融点。
20、为什么煤浆要有一定的粒度分布？为什么煤浆要有一定的粒度分布？答：粒度分布是煤浆质量的关建因素，在制浆中如果粗粒较多，煤浆表观粘度下降，但悬浮体系易沉降、分层，稳定性差；如果细粒较多，稳定性虽好，但流动性差，不易制出高浓度的水煤浆，因此要有一定的粒度分布21、影响德士古气化用煤的物理性质有哪些？影响德士古气化用煤的物理性质有哪些？答：灰融点：灰融点低有利于气化在较低的温度下进行，○1有利于延长气化设备的寿命粘温特性：粘温特性好，则灰渣流动性好，有利于气化排渣，操○2作稳定反应活性：反应活性好，气化反应速度快，效率高○3发热量：发热量高的煤，气化效率高○4可磨指数：可磨性好，易于制备气化所需的适宜煤浆粒度○5灰含量：灰分含量多，则需消耗热量，增大比氧耗，灰熔渣冲蚀○6耐火砖，影响耐火砖寿命，同时增大合成气大的水汽比及灰水处理系统的负荷，影响气化生产2222、、煤的亲水性于什么有关？对成浆性有何影响？煤的亲水性于什么有关？对成浆性有何影响？答：煤的亲水性与煤化程度有密切的关系变质程度浅的煤亲水性好，急性基团多，毛细管发达，煤粒易于和水结合成为内在水，因此制得的水煤浆稳定性好，不易沉降，但黏度较大，不易输送，且浓度不会太高，不利于气化。
23、煤中水分有哪些？水分含量高对气化生产有何影响？煤中水分有哪些？水分含量高对气化生产有何影响？答：根据水的结合状态不同，可将煤中水分为内在水、外在水、结晶水三大类煤中水分含量高，相对降低了煤的有效成分，不利于德士古气化，同时煤中水分含量高，在煤斗中易发生架桥现象，不利于连续生产24、离心泵和容积式泵的输液方式有何不同？离心泵和容积式泵的输液方式有何不同？答：离心泵是靠离心力来增加液体能量输送液体，容积式泵是靠增加液体压力增加液体能量来输送液体的25、煤浆添加剂的有效成分是什么？煤浆添加剂的有效成分是什么？答：添加剂的有效成分是造纸废浆里的羧甲基纤维素、乙基纤维素等以及木质素磺酸钠、水玻璃、腐植酸钠等四种物质或以上物质组配混合使用26、水煤浆的粒度分布、粘度、浓度三者有何关系？水煤浆的粒度分布、粘度、浓度三者有何关系？答：煤的粒度大时，表观粘度下降，浓度可能提高，但煤浆易分层，不利于贮存煤的粒度小时，粘度增大，浓度下降，不利于泵送，所以要有合适的粒度分布27、水煤浆为什么对水煤浆为什么对 PHPH 值有一定要求？值有一定要求？答;水煤浆的 PH 值要求控制在 7～9 之间，如小于 7 则呈酸性，腐蚀设备管道；反之，会在管道中结垢，引起管道堵塞；合适的 PH 值有利于添加剂与煤粒很好的作用，提高使用效果。
所以煤浆对 PH 值有一定的要求28、影向粒度分布的因素有哪些？影向粒度分布的因素有哪些？答：磨机的钢棒装填量；钢棒配比；进料量；进料粒度2929、、磨机的钢棒装填量对煤浆出料粒度有何影响？磨机的钢棒装填量对煤浆出料粒度有何影响？答：磨机装棒量多，则出料粒度细；相反，装棒量少，则出料粒度过粗30、钢棒配比对煤浆出料粒度有何影响？钢棒配比对煤浆出料粒度有何影响？答：磨内装粗钢棒多，则出料粒度较粗；相反，装细钢棒多，则出料粒度较细31、磨机进料量对煤浆出料粒度有何影响？磨机进料量对煤浆出料粒度有何影响？答：磨机进料量多，煤料在磨机内碾磨的时间短，出料粒度较粗；反之，进料量少，煤料在磨机内碾磨的时间长，则出料煤浆粒度较细32、磨机进料粒度对煤浆出料粒度有何影响？磨机进料粒度对煤浆出料粒度有何影响？答：在相同的碾磨时间下，进料粒度粗，则出料粒度也粗；反之，进料粒度细，则出料粒度也细33、为什么在初生产阶段要摸索磨煤过程中的钢棒损耗？为什么在初生产阶段要摸索磨煤过程中的钢棒损耗？答：因为在试车阶段，碾磨物料少，且试验的操作时间短，很难测出钢棒的损耗量，而实际上影响钢棒损耗的因素很多，只有经过长时间大量物料的碾磨后，才能实际测定求得。
34、磨机出口煤浆粒度分布不合格（过粗或过细）磨机出口煤浆粒度分布不合格（过粗或过细） ，应检查调整哪些，应检查调整哪些操作因素或设备因素？操作因素或设备因素？答：粒度分布不合格有操作因素也有设备因素，一般换煤种时，都要通过分析煤的可磨性指数等数据来选择适当钢棒配比下的工艺条件如粒度较粗，可以减少进料量，使磨机细嚼慢咽；若是设备因素，可适当增加细钢棒的比例如煤粒过细，可以增加进料量，设备上可以增加粗钢棒的装填比例35、为什么磨机入口不能混入铁件、木块、铁丝等？为什么磨机入口不能混入铁件、木块、铁丝等？答：棒磨机磨煤是靠钢棒之间的摩擦，钢棒与筒体之间的碾磨以及被筒体抛起的钢棒下落击碎物料若铁件或铁丝混入后，不但不能被击碎，而且还加快钢棒的磨损；木块等柔性物质柔性好，冲击与摩擦不能将其击碎；石块是硬物，也较难将其击碎；雷管是易爆炸物，混入后与钢棒摩擦，容易引起爆炸上述难磨物进入磨机滚筒筛后会堵塞筛网，所以应避免混入上述物质36、煤浆含固量过多、过低对煤浆输送贮存以及气化有何影响？煤浆含固量过多、过低对煤浆输送贮存以及气化有何影响？答：煤浆含固量过多，即煤浆浓度高，有利于提高气化效率，但煤浆粘度大，流动性能差，不利于泵送；而煤浆浓度过低时，流动性好，有利于泵送，但进入气化炉的有效成分（干基煤）降低，发热量降低，水份蒸发要吸收大量的热，使气化效率降低。
37、磨机为什么不能长期在低负荷下工作？磨机为什么不能长期在低负荷下工作？答：因为棒磨机的钢棒充填量和钢棒级配基本上是固定的，长期低负荷运行会损伤衬板，加速钢棒的磨损，影响设备的使用寿命；会使煤浆粒度变细，粘度增大，浓度降低，影响气化效率；会造成输送困难，而且不经济所以棒磨机不能长期在低负荷下工作3838、影响德士古气化用煤的物理性质有哪些？、影响德士古气化用煤的物理性质有哪些？答：① 灰熔点：灰熔点低有利于气化在较低的温度下进行，有利于延长气化设备的寿命② 粘温特性：粘温特性好，则灰渣流动性好，有利于气化排渣，操作稳定③ 反应活性：反应活性好，气化反应速度快，效率高④ 发热量：发热量高的煤，气化效率高⑤ 可磨性：可磨性好易于制备气化所需的适宜的煤浆粒度⑥ 灰含量：灰份含量多，则需消耗热量，增大比氧耗和比煤耗，灰熔渣冲蚀耐火砖，影响耐火砖寿命，同时增大合成气的水气比及灰水处理系统负荷，影响气化生产39、棒磨机遇哪些情况需紧急停车？棒磨机遇哪些情况需紧急停车？答：⑴ 大小齿轮啮合不正常，突然发生较大振动或减速器发生异常声响⑵ 润滑系统发生故障，不能正常供油⑶ 衬板螺栓松动或折断脱落⑷ 筒体内钢棒乱棒。
⑸ 主轴承、减速器、主电机温升超过规定值或主电机电流超过规定值⑹ 输送设备发生故障或失去输送能力⑺ 主轴承、传动装置、减速器和主电机支脚螺栓松动⑻ 磨机系统连锁停车。
