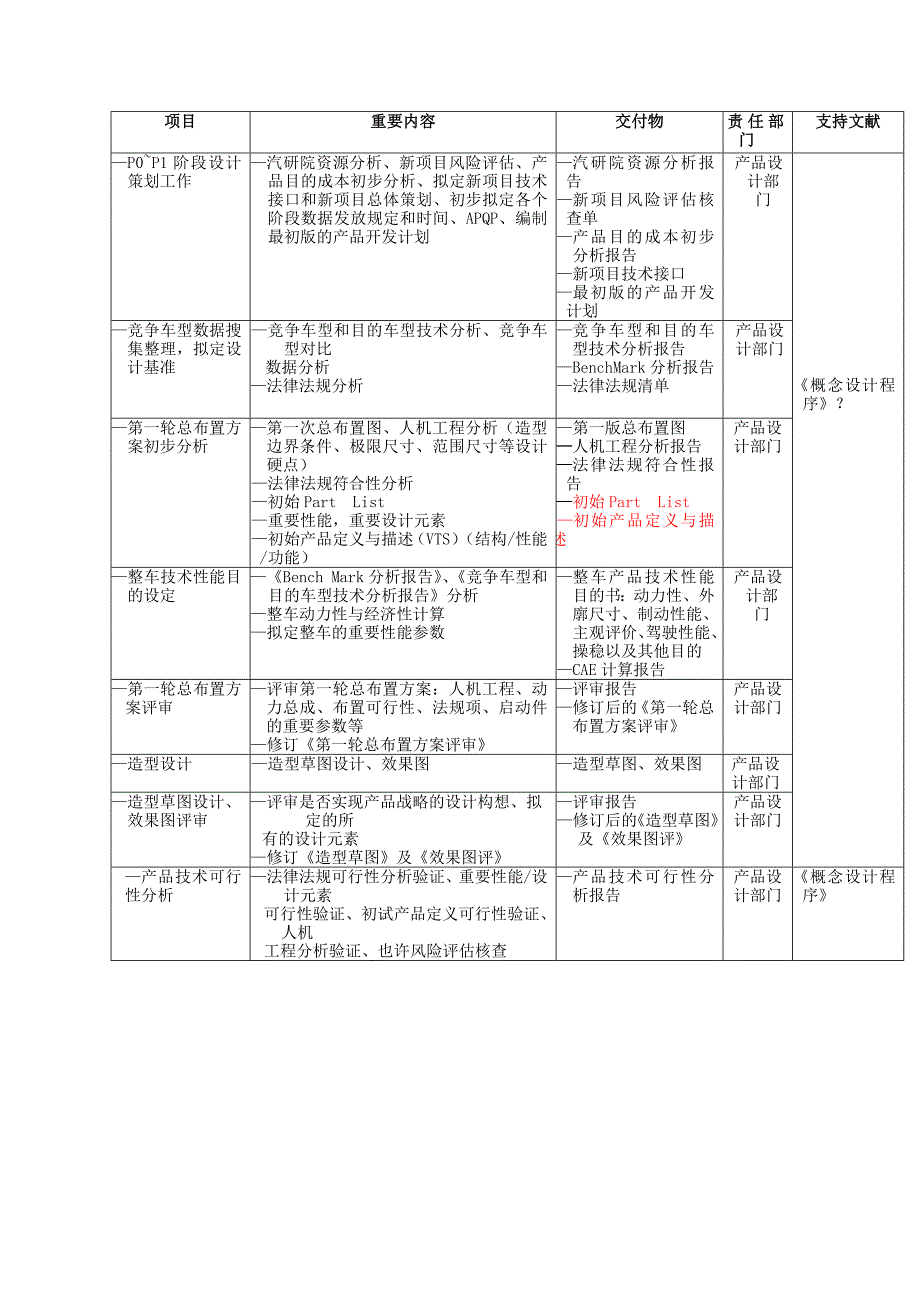

项目重要内容交付物责任部门支持文献—P0~P1阶段设计策划工作—汽研院资源分析、新项目风险评估、产品目的成本初步分析、拟定新项目技术接口和新项目总体策划、初步拟定各个阶段数据发放规定和时间、APQP、编制最初版的产品开发计划—汽研院资源分析报告—新项目风险评估核查单—产品目的成本初步分析报告—新项目技术接口 —最初版的产品开发计划产品设计部门《概念设计程序》？—竞争车型数据搜集整理，拟定设计基准—竞争车型和目的车型技术分析、竞争车型对比数据分析—法律法规分析—竞争车型和目的车型技术分析报告—Bench Mark分析报告—法律法规清单产品设计部门—第一轮总布置方案初步分析—第一次总布置图、人机工程分析（造型边界条件、极限尺寸、范围尺寸等设计硬点）—法律法规符合性分析—初始Part List—重要性能，重要设计元素—初始产品定义与描述（VTS）（结构/性能/功能）—第一版总布置图—人机工程分析报告—法律法规符合性报告—初始Part List—初始产品定义与描述产品设计部门—整车技术性能目的设定—《Bench Mark分析报告》、《竞争车型和目的车型技术分析报告》分析—整车动力性与经济性计算—拟定整车的重要性能参数—整车产品技术性能目的书：动力性、外廓尺寸、制动性能、主观评价、驾驶性能、操稳以及其他目的—CAE计算报告产品设计部门—第一轮总布置方案评审—评审第一轮总布置方案：人机工程、动力总成、布置可行性、法规项、启动件的重要参数等—修订《第一轮总布置方案评审》—评审报告—修订后的《第一轮总布置方案评审》产品设计部门—造型设计—造型草图设计、效果图—造型草图、效果图产品设计部门—造型草图设计、效果图评审—评审是否实现产品战略的设计构想、拟定的所有的设计元素—修订《造型草图》及《效果图评》—评审报告—修订后的《造型草图》及《效果图评》产品设计部门—产品技术可行性分析—法律法规可行性分析验证、重要性能/设计元素可行性验证、初试产品定义可行性验证、人机工程分析验证、也许风险评估核查—产品技术可行性分析报告产品设计部门《概念设计程序》P2阶段(-X月～0月) 2.3.3.2产品设计开发(-X月～0月) 项目重要内容交付物责任部门支持文献—拟定整车设计开发项目的外部设计工作—拟定沿用件/改制件/新增件—拟定白/黑/灰盒子件—拟定关键/重要总成设计公司或具有设计责任零部件供应商—拟定有重要影响总成供应商—沿用件/改制件/新增件—白/黑/灰盒子件清单—关键/重要总成设计公司或具有设计责任供应商清单—有重要影响总成供应商清单产品设计部门《设计策划程序》—第二轮总布置设计—第二轮总布置图的绘制（法规校核、重要硬点，如H点，关键尺寸、外部尺寸/内部空间重要尺寸校核、上体重要部件布置分析、底盘重要部件布置分析等）—整车性能计算急对动力总成技术规定—SFMEA—分析拟定整车搭载重要总成，以及重要总成在整车位置布置重要搭载总成设计构想（方案、系统内各部件技术方案、明细表）—重要搭载总成3D布置数模—型面数模设计编制确认一级EBOM—第二轮总布置图—法规校核报告—关键零部件的典型断面图—零部件清单—整车性能计算报告—整车对动力总成的技术规定—SFMEA—各系统的设计构想书—总布置初始数模—一级EBOM —整车重量分析报告—PART LIST产品设计部门《概念设计程序》—整车总布置方案CAE分析—各系统运动、空间、干涉、性能、强度、刚度等分析—CAE分析报告产品设计部门《概念设计程序》—第二轮总布置设计评审和确认—评审第二论布置的内容—第二轮总布置评审报告产品设计部门—整车三维油泥模型（外、内模型）制作—根据效果图制作规定比例和数量的外、内三维油泥模型—规定比例和数量的外、内三维油泥模型—内部评审和确认报告产品设计部门《概念设计程序》—流场分析与风洞实验—外流场分析（风阻计算）；—风洞实验验证选型依据；—内流场分析（除霜、除雾模拟计满足法规规定）—CAE计算报告—风洞实验报告产品设计部门《概念设计程序》—铣削模型制作—制作规定比例和数量的外/内铣销模型—内部评审和确认外/内铣销模型与油泥模型的符合性、拟定精确的外观—规定比例和数量的外/内铣削模型—内部铣削模型评审报告产品设计部门《概念设计程序》—车身初步分块构想—进行车身分块构想—车身设计构想书产品设计部门《概念设计程序》第一轮结构设计—完毕第一轮总成设计—进行重要搭载总成方案设计：基本性能尺寸、结构形式、各个系统控制硬点—第二版设计构想书（车身、底盘等）—具体交付物见：《产品设计部门工程设计阶段数据发放清单》产品设计部门《工程设计程序》—CAE分析—截面特性分析计算—接头刚度计算—悬架与底盘系统运动学可行分析－运动校核：轮胎的跳动、传动轴跳动、转向、悬架的运动校核—概念模型模态与刚度计算—概念模型碰撞模拟计算—计算报告—CAE模型相关数据—改善建议与分析报告产品设计部门—启动并完毕部分精确的零部件设计（底盘、车身、内/外饰、电器）—具体的工程设计—进行DFMEAS工作—编制DVP—工艺数模、3D的数模—2D图纸、3D图纸—DFMEAS—产品标准、技术标准、DVP产品设计部门—概念数据发放—概念数据发放（M0数据、第二板总布置图、第二版设计构想书、部分P图等发放）—概念数据发放清单产品设计部门《数据发放程序》P3阶段(0月～7.5月)产品设计开发(0月～7.5月)项目重要内容交付物责任部门支持文献—外、内型面数模设计—进行A CLASS级修面—A CLASS产品设计部门《工程设计程序》—第三轮总布置设计—第三轮总布置图的绘制（重要部件布置、法规校核、悬架可行性分析、基本尺寸图绘制等）—整车及各总成性能计算、DFMEAS分析及CAE分析—拟定整车及重要总成结构及重要总成在整车位置布置—重要搭载总成3D布置用型面数模设计—编制确认一级EBOM—第三版基本尺寸—总布置3D数模—法规校核报告—整车及各总成性能计算报告—关键零部件的典型断面校核及CAE分析报告—零部件清单—平台/车型一级以下的EBOM产品设计部门—M1及重要定位点数据发放—发放M1数据发放—重要定位点发放（为了让规划院进行检、夹、模具的启动、考虑供应商介入，开始模具设计）—数据发放清单产品设计部门《数据发放程序》—焊接/运动/总装总成结构拆分—焊接/运动/总装总成结构拆分到单一零件进行设计—Part List产品设计部门《工程设计程序》完成第一轮结构设计—完毕第一轮精确的零部件设计（底盘、车身、内/外饰、电器）—具体的工程设计（结构、尺寸、材料、性能、外观等）—进行DFMEAS工作—编制DVP—工艺数模、3D的数模—2D图纸、3D图纸—DFMEAS—产品标准、技术标准、DVP产品设计部门—第一轮结构设计分析：整车车型和零部件具体设计阶段的CAE工作—零部件的刚度、强度、热特性、弹性元件的刚度优化、结构优化、BIW的刚度及耐久性、整体刚度特性、NVH、第一轮整车碰撞及安全性能分析—底盘系统与整车的动力学、运动学仿真—CAE分析报告—设计改善建议产品设计部门—进行数字样车装配—在计算机里模拟装配样车—进行可维修性分析—数字样车—可维修性分析结果产品设计部门《工程设计程序》—进行可装配性分析—可装配性分析报告EPDI《工艺性分析程序》—启动第一轮样车试制—进行第一轮零部件手工样件试制/实验—第一轮零部件手工样件确认—编制样件控制计划与装车计划—第一轮手工样件及确认报告—样件控制计划—装车计划产品设计部门《设计验证程序》—第四轮总布置设计及确认—第四轮总布置图的绘制（重要部件布置、法规校核、悬架可行性分析、基本尺寸图绘制等）—整车及各总成性能计算、DFMEAS分析及CAE分析—拟定整车及重要总成结构及重要总成在整车位置布置—重要搭载总成3D布置用型面数模设计确认EBOM—第四轮总布置图—部件优化布置结果（总布置3D数模）—优化后《法规校核报告》—优化后《整车及各总成性能计算报告》—优化后《关键零部件的典型断面校核结果》及《CAE分析报告》—修订后《零部件清单》—优化后《平台/车型一级以下的EBOM》产品设计部门《工程设计程序》—P阶段数据发放—发放P阶段数据（M2数据、P图、DFMEA等）—发放记录或发放清单产品设计部门《数据发放程序》P4阶段(7.5月～16.5月)产品设计开发和生产准备(7.5月～16.5月)项目重要内容交付物责任部门支持文献—第五轮总布置设计—第五轮总布置图的绘制（重要部件布置优化、法规校核、悬架可行性分析、基本尺寸图绘制等）—整车及各总成性能计算、DFMEAS分析及CAE分析—确认一级及以下EBOM—第五轮总布置图—各总成零部件整改意见—优化后《法规校核报告》—部件优化布置结果（总布置3D数模—优化后《整车及各总成性能计算报告》及《CAE分析报告》—优化后《关键零部件的典型断面校核结果》—更新后《零部件清单》—修订后《平台/车型一级以下的EBOM》产品设计部门《工程设计程序》—完毕第一轮样车试制—完毕第一轮手工样件试制/实验—完毕进行第一轮样车装配、测试和验收—完毕第一轮装配样车评审：评审工艺可装配性/生产线通过性验证—第一轮手工样件及确认报告—第一轮样车检测报告—第一轮装配样车评审记录产品设计部门《产品设计验证流程》？启动第一轮结构设计验证（设计验证)—整车产品的设计验证计划—拟定设计验证的实验项目、实验时间、资源、预算及任务分解—整车产品的设计验证计划—整车产品的设计验证工作任务计划产品设计部门《产品设计验证流程》？—第一轮零部件验证—进行样件测试、实验—测试报告、实验报告、确认报告产品设计部门—第一轮总成验证—进行样件测试、实验—测试报告、实验报告、确认报告产品设计部门—第一轮系统验证—进行样件测试、实验—测试报告、实验报告、确认报告产品设计部门启动第二轮结构设计—第二轮总成设计—重要进行的活动：：基本性能、尺寸、结构形式、技术规定、各系统控制硬点、车身分块构想—第二版设计构想书（车身、底盘等）产品设计部门《工程设计程序》。
