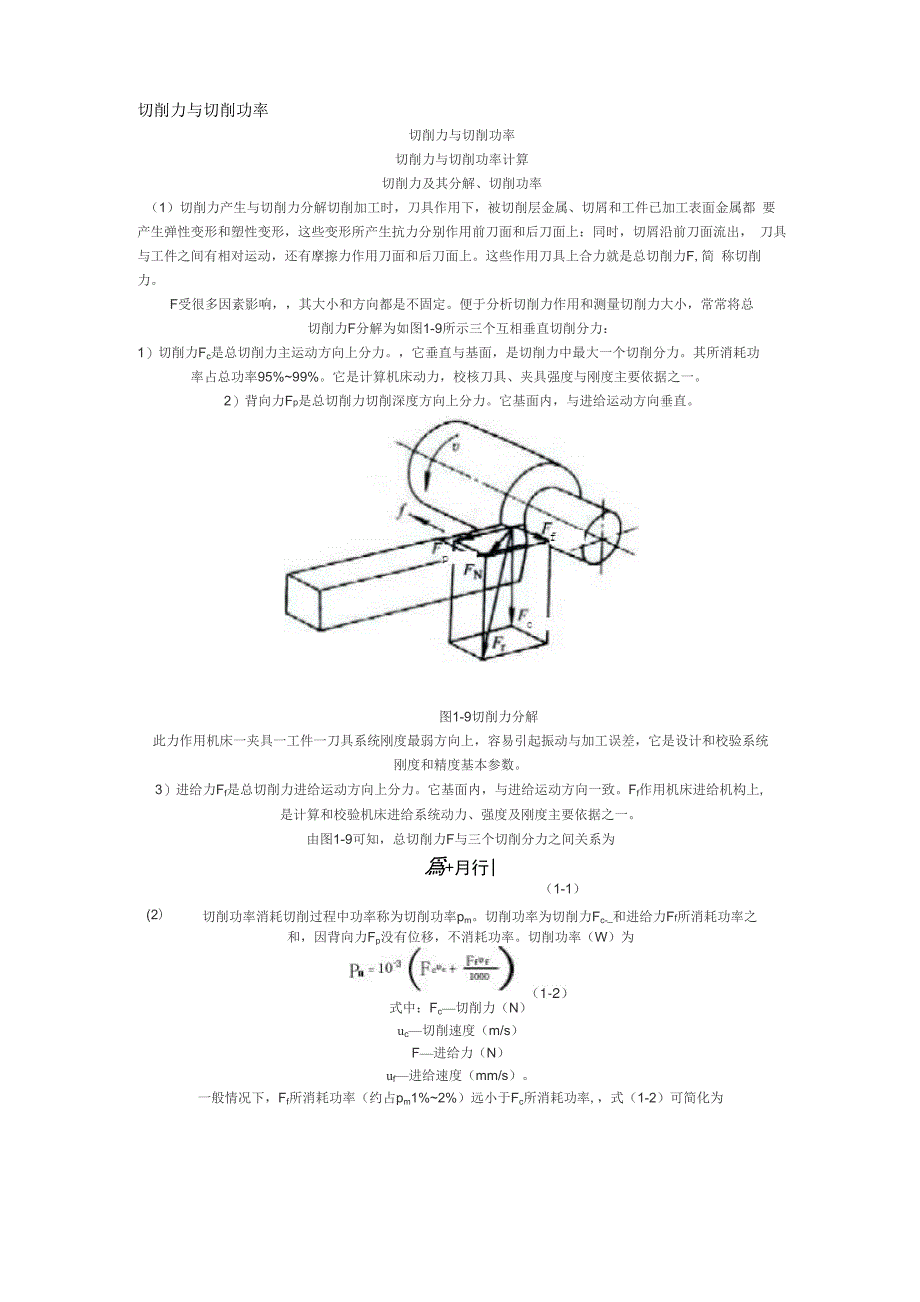

切削力与切削功率切削力与切削功率切削力与切削功率计算切削力及其分解、切削功率（1）切削力产生与切削力分解切削加工时，刀具作用下，被切削层金属、切屑和工件已加工表面金属都 要产生弹性变形和塑性变形，这些变形所产生抗力分别作用前刀面和后刀面上：同时，切屑沿前刀面流出， 刀具与工件之间有相对运动，还有摩擦力作用刀面和后刀面上这些作用刀具上合力就是总切削力F,简 称切削力F受很多因素影响，，其大小和方向都是不固定便于分析切削力作用和测量切削力大小，常常将总切削力F分解为如图1-9所示三个互相垂直切削分力：1）切削力Fc是总切削力主运动方向上分力它垂直与基面，是切削力中最大一个切削分力其所消耗功率占总功率95%~99%它是计算机床动力，校核刀具、夹具强度与刚度主要依据之一2）背向力Fp是总切削力切削深度方向上分力它基面内，与进给运动方向垂直图1-9切削力分解此力作用机床一夹具一工件一刀具系统刚度最弱方向上，容易引起振动与加工误差，它是设计和校验系统刚度和精度基本参数3）进给力Ff是总切削力进给运动方向上分力它基面内，与进给运动方向一致Ff作用机床进给机构上,是计算和校验机床进给系统动力、强度及刚度主要依据之一。
由图1-9可知，总切削力F与三个切削分力之间关系为爲+月行|(2)（1-1）切削功率消耗切削过程中功率称为切削功率pm切削功率为切削力Fc-_和进给力Ff所消耗功率之和，因背向力Fp没有位移，不消耗功率切削功率（W）为式中：Fc—切削力（N）uc—切削速度（m/s）F—进给力（N）uf—进给速度（mm/s）一般情况下，Ff所消耗功率（约占pm1%~2%）远小于Fc所消耗功率,，式（1-2）可简化为凡二 1 U i'cUc.(1-3)按上式求Pm后，如要计算机床电动机功率PE，还应将Pm除以机床传动效率nm（一般取nm=0.75~0.85）,即（1-4）2•切削分力经验公式目前，生产中计算切削分力经验公式可分为两类：一类是按单位切削力进行计算1）计算切削力指数公式用指数公式计算切削力是生产实际中或广泛作用，其形式为代=C辭訐尹啊％4即旳吁（1-5）式中CFc、Cfp、CFf—决定于被加工材料和切削条件系数：XFC、 yFC、 nFC、 XFp、 yEP、 nFp、xFf、yFf、nFf、一分别为三个分力公式中切削深度ap、进给量f和切削速度uc指数：kFC、kFP、kFf、一分别为三个分力计算式中，当实际加工条件与求经验公式时条件不符时，各种因素对切削分力修正系数积。
设kMF、KyOF、kKRF、匕SF、kReF. kTF分别为被加工材料力学性能，刀具前角、主偏角、刃倾角、刀尖圆弧半径、耐用度改变时对切削分力修正系数，并以kF表示kFC、kFP、kFf，则KF=kMF、KyOF、kKRF、匕 SF、kRwF、kTF （1-6）式（1-5）中各系数、指数数值，以及式（1-6）中各种切削条件下修正系数数值可本书有关章节中查2）用单位切削力计算切削力和功率单位切削力p是单位切削层公称横截面积（m2）上切削力（N）,（1-7）：d ■ .■ - -fc io6f,rj 二 ■二— ■ ■'--Fc 二 lO^pa/（1-8）式中 Fc—切削为（N）:AD—切削层公称横截面积（m2）:bD—切削层公称宽度（mm）：hD—切削层公称厚度（mm）：ap—切削深度（mm）：f—进给量（mm/r）单位切削功率pc是单位时间内切除单位体积材料所需切削功率（W/（m3/s））.（1-9）式中 Q—材料切除率（m3/s）：uc—切削速度（m/s）：pc—切削功率（W）：Pf,-形爲=10 ~（1-10）将Q、Pc、代入式（1-9），知道了单位切削力p,就可由式（1-8）计算出切削力FC，并用式（1-10）计算出切削功率pc。
单位切削力具体数值可有关文献中查到表1-1是硬质合金外圆车刀车削几种常用材料单位切削力和单 位切削功率表1-1硬质合金外圆车刀切削常用金属材料时单位切削力与单位切削功率单位切削力P/工件材料(N/mm2)F=0.3单位切削功率pc/(kw/(mm3/8))f=0.3mm/r实验条件mm/r类名 别称 易 切 钢牌号Y40MnQ235-A制造、热处理状态热轧硬度HBS20216681668x10-6134~13718841884x10-6刀具几何参数切削用量范围碳 素 结 构 钢4518740Cr40MnB38CrMoA热轧或正火212207~212241~26919621962x10-6Y0=15°K =75°r尢=0°sb 1=0y1前刀具带卷屑槽u0=90T50m/min a =1~5mm pf=0.1~0.5mm/r45调质（淬229丫0=1540Cr28523052305x10-6k=75°,火及高温r 538Cr尢=0°b回火29221972197x10-6ySi1=0.1~0淬硬（淬44.15mm45火及低温(HRC)26492649x10-6Y0=-20°回火）前刀面IA钢合金结构钢工作材料单位切削力p/(N/牌号制造、热处理状态mm2)f=0.3mm/r硬度HB单位切削功率pc/(kw/(mm3/s)f=0.3mm/r带卷屑槽刀具几何参数实验条件切削用量范围60SiMnT10A9CrSi热轧26919~27 1962x10-6627189Cr1工2具Cr1钢2MoV钢3Cr2W85CrNiMoW18Cr4VCCr15不退火退火1Cr18N锈i9Ti钢淬火及回火223~228223~22 y°=15°8 Kr=75°尢=0°20 s262 2060x10-6 b l=0前60 yl刀面卷屑槽248209235~241211960917024~175392109 X10-62453x10-6y°=20°，Kr=75°,兀=0°,byl=0,前刀面带卷屑u =90~150m/min ca =1~5mmpf=0.1~0.5mm/r灰铸HT20017011181118x10-6y°=15°Kr=75°铁尢=0°球s170b=0,平前墨QT450-yl~2014131413 x10-6刀面，无卷铸107屑槽铁退火y0=15°Kr=可75°铸锻KTH30尢=0°铁17013441344 x10-6s铸0-06byl=0,前刀铁面上带卷屑槽冷52~3434{f=0.8}3434 x10-6y0=0°Kr=12~14。
尢=0硬轧辊用553139{s表面硬化3139 x10-6°, byl=0 平铸(Hf=1}yl前刀面，无铁RC)2845{2845 x10-6卷希望槽f=1.2}814.2铸{y°T814.2 x10-6铝5°}ZL110铸造45合706.3y°=15°，铝金{y°=2706.3 x10-625°，铝合5°}Kr=75几s=0833.9°b l=0金yl硬{y0=1833.9 x10-6平前刀面，铝8015°}无卷屑槽ZA12淬或及时效合07765.2金{y°=2765.2 x10-65°}黄H62冷拔8014221422 x10-6铜铅y0=15°，铜HPb59-k =75尢=0黄热轧78735.8735.8 x10-6r s及1°byl = 0，平铜铜锡前刀面，无合锡ZQSn5卷屑槽青铸造74686.7686.7 x10-6金-5-5铜槽uc=1.17T.42m/s(70~85m/min),ap=2T0mm,f=0.1~0.5m m/ruc=0.117m/s(7m/min)ap=1~3mm,f=0.1~1.2mm/r%=18°冋伽叫=2~6亦心0.1~0.5mm/ruc=1.83m/s(110m/min),ap=2~6mm,f=0.1~0.5mm/r加工 T2铜热轧85~1619 1619 X10-690粉末1092413 2413 X10-6y0=2O°Kr uc=40m/min,ap=1~5mm,f=0.钼 冶金=90。
