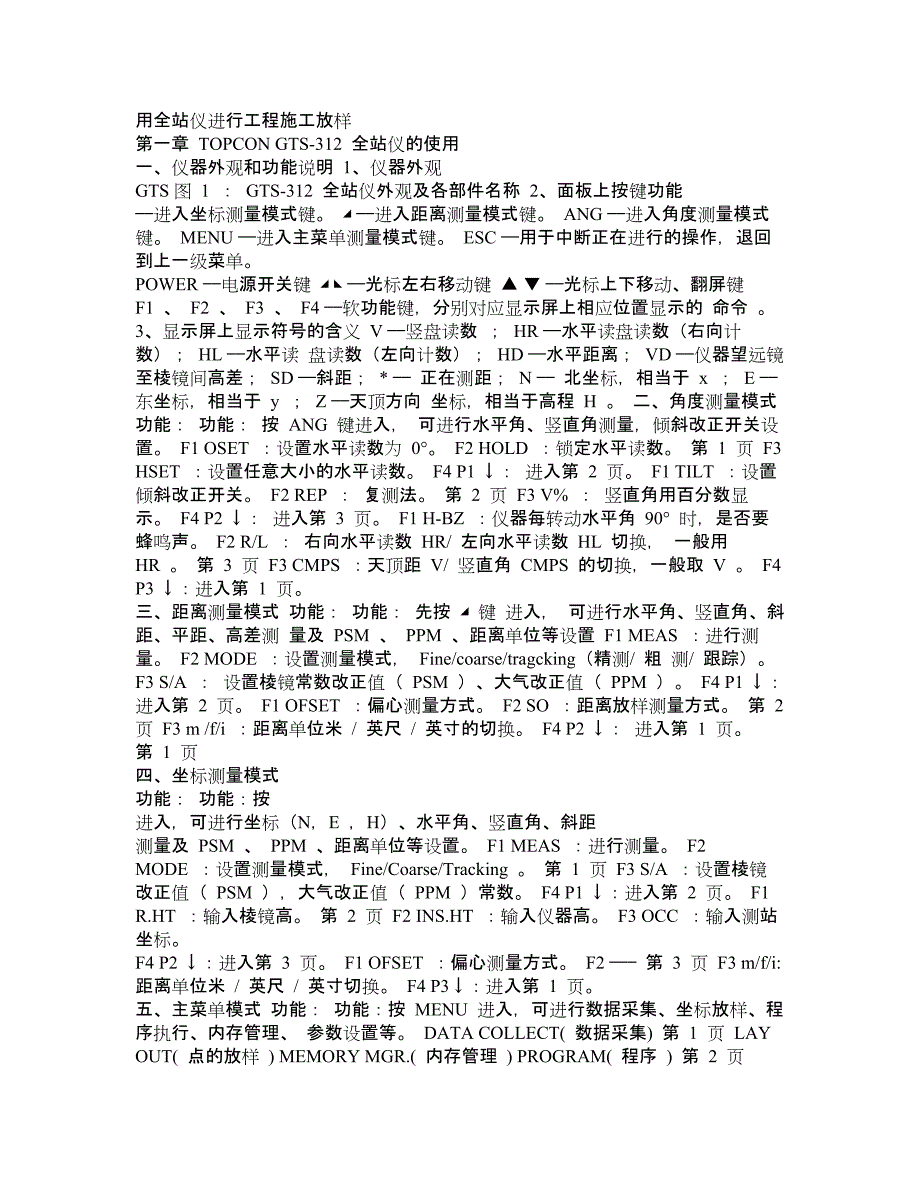

用全站仪进行工程施工放样 第一章 TOPCON GTS-312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观 GTS 图 1 ： GTS-312 全站仪外观及各部件名称 2、面板上按键功能 ——进入坐标测量模式键 ◢ ——进入距离测量模式键 ANG ——进入角度测量模式 键 MENU ——进入主菜单测量模式键 ESC ——用于中断正在进行的操作，退回 到上一级菜单POWER ——电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的 命令 3、 显示屏上显示符号的含义 V ——竖盘读数 ； HR ——水平读盘读数（右向计数）； HL ——水平读 盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜 间高差； SD ——斜距； * —— 正在测距； N —— 北坐标，相当于 x ； E ——东坐标， 相当于 y ； Z ——天顶方向 坐标，相当于高程 H 二、角度测量模式 功能： 功能： 按 ANG 键进入， 可进行水平角、竖直角测量，倾斜改正开关设置 F1 OSET ：设置水平读数为 0°。
F2 HOLD ：锁定水平读数 第 1 页 F3 HSET ：设置任意大小的水平读数 F4 P1 ↓： 进入第 2 页 F1 TILT ：设置倾斜改 正开关 F2 REP ： 复测法 第 2 页 F3 V% ： 竖直角用百分数显示 F4 P2 ↓： 进入第 3 页 F1 H-BZ ：仪器每转动水平角 90° 时，是否要蜂鸣声 F2 R/L ： 右向水平读数 HR/ 左向水平读数 HL 切换， 一般用 HR 第 3 页 F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V F4 P3 ↓：进入第 1 页 三、距离测量模式 功能： 功能： 先按 ◢ 键 进入， 可进行水平角、竖直角、斜 距、平距、高差测 量及 PSM 、 PPM 、距离单位等设置 F1 MEAS ：进行测量F2 MODE ：设置测量模式， Fine/coarse/tragcking（精测/ 粗 测/ 跟踪） F3 S/A ： 设置棱镜常数改正值（ PSM ）、大气改正值（ PPM ） F4 P1 ↓：进 入第 2 页 F1 OFSET ：偏心测量方式 F2 SO ：距离放样测量方式 第 2 页 F3 m /f/i ：距离单位米 / 英尺 / 英寸的切换。
F4 P2 ↓： 进入第 1 页 第 1 页 四、坐标测量模式 功能： 功能：按 进入，可进行坐标（N，E ，H）、水平角、竖直角、斜距 测量及 PSM 、 PPM 、距离单位等设置 F1 MEAS ：进行测量 F2 MODE ：设置测量模式， Fine/Coarse/Tracking 第 1 页 F3 S/A ：设置棱镜改正值（ PSM ），大气改正值（ PPM ）常数 F4 P1 ↓：进入第 2 页 F1 R.HT ：输 入棱镜高 第 2 页 F2 INS.HT ：输入仪器高 F3 OCC ：输入测站坐标F4 P2 ↓：进入第 3 页 F1 OFSET ：偏心测量方式 F2 ——— 第 3 页 F3 m/f/i: 距离单位米 / 英尺 / 英寸切换 F4 P3↓：进入第 1 页 五、主菜单模式 功能： 功能：按 MENU 进入，可进行数据采集、坐标放样、程 序执行、内存管理、 参数设置等 DATA COLLECT( 数据采集) 第 1 页 LAY OUT( 点的放样 ) MEMORY MGR.( 内存管理 ) PROGRAM( 程序 ) 第 2 页 GRID FACTOR( 坐标格网因子 ) ILLUMINATION( 照明 ) PARAMETRERS( 参数 设置 ) 第 3 页 CONTRAST ADJ.( 显示屏对比度调整 ) 1、 MEMORY MGR.( 存 储管理 ) FILE STATUS( 显示测量数据、坐标数据文件总数 ) 第 1 页 SEARCH( 查找测量数据、坐标数据、编码库 ) FILE MAINTAIN( 文件更名、查找数据、删 除文件 ) COORD. INPUT( 坐标数据文件的数据输入 ) 第 2 页 DELETE COORD.( 删除文件中的坐标数据 ) PCODE INPUT( 编码数据输入 ) DATA TRANSFER( 向微机发送数据、 接收微机数据、 设置通讯参数 ) 第 3 页 INITIALIZE( 初始化数据文件 ) 2、PROGRAM( 程序 ) REM( 悬高测量 ) 第 1 页 MLM( 对边测量 ) Z COORD.( 设置测站点 Z 坐标 ) AREA( 计算面积 ) 第 2 页 POINT TO LINE( 相对于直线 的目标点测量 ) 3、PARAMETRERS( 参数设置 ) MINIMUM READING( 最小读数 ) 第 1 页 AUTO POWER OFF( 自动关机 ) TILT ON/OFF( 垂直角和水平角倾斜改正 ) ERROR CORRECTION( 系统误差改正 ) 。
第 2 页 注：仪器检校后必须进行此 项设置 存储管理菜单操作可参见下图 2 存储管理操作菜单 图 2：存储管理操作菜单 六、全站仪的主要功能介绍 说明： 说明： 测量前，要进行如下设置——按◢ 或 测量模式，再按第 1 页的 S/A （ F3 ） ，进入距离测量或坐标 1、棱镜常数 PRISM 的设置——原配棱镜设置为 0，国产棱镜设置为-30mm （具 体见说明书） 2、大气改正值 PPM 的设置——按“T-P”，分别在“TEMP.”和“PRES.” 栏，输入测量时的气温、气压或者按照说明书中的公式计算出 PPM 值后，按 “PPM”直接输入） 3、PSM、PPM 设置后，在没有新设置前， 仪器将保存现有设置 （一）角度测量 按 ANG 键，进入测角模式（开机后默认的模式），其水平角、竖直角的测 量方 法与经纬仪操作方法基本相同照准目标后，仪器即可显示水平度盘读数和 竖直 度盘读数 （二）距离测量 先按◢ 键， 进入测距模式，瞄准棱镜后，按 F1（ MEAS ），即可 （三）坐标测量 见图 3 按键步骤： 1、ANG 键，进入测角 模式，瞄准后视点 A 2、HSET ，输入测站 O 至后视点 A 的坐标方位角 。
如输入 65.4839 ，即输入了 3、 键，进入坐标测量模式 P1↓， 进入第 2 页 4、OCC ，分别在 N 、E 、Z 输入测站坐标（ X0 ,Y0 ,H0 ） 5、 P1↓ ，进 入第 2 页 INS.HT: 输入仪器高 . : 6、 P1↓ ，进入第 2 页 R.HT：输入 B 点处的棱镜高 . 7、瞄准待测量点 B ，按 MEAS ，得 B 点的（ XB ,YB ,HB ） （四）零星点的坐标放样 见图 4 按键步骤为： 1、按 MENU ——进入主菜单测量模式 2、按 LAYOUT ——进入放样程序，再按 SKP ——略过选择文件 3、按 OOC.PT （F1），再按 NEZ ，输入测站 O 点坐标（ x0 ,y0 ,H0 ）； 并在 INS . HT 一 栏，输入仪器高 4、按 BACKSIGHT （ F2 ），再按 NE/AZ ，输入后视点 A 的坐标（ x A , y A ）；若不知 A 点坐标而已知坐标方位角 ，则可再按 AZ ，在 HR 项 输入 的值瞄准 A 点，按 YES 5、按 LAYOUT （ F3 ），再按 NEZ 输入待放样点 B 的坐标（ x B ,y B ,H B ）及测杆单棱镜的镜高后，按 ANGLE （ F1 ）。
使用水平制动和水平微动螺 旋， 使显示的 dHR= 使棱镜位于 OB 方向上 ， 即找到了 OB 方向， 指挥持测杆单棱镜者移动位置， 6、 DIST ， 按 进行测量， 根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，若 dHD 为正， 则向 O 点方向移动； 反之若 dHD 为负， 则向远处移动， 直至 dHD=0 时，立棱镜点即为 B 点的平面位置其所显示的 dZ 值即为立棱镜 点处的填挖 高度，正为挖，负为填 7、按 NEXT ——反复 5 、 6 两步，放样下 一个点 C （五） TOPCON 全站仪与电脑的数据通讯 1、电脑中数据文件的 上载（UPLOAD） 电脑中数据文件的上载（UPLOAD） （1）在电脑上用文本编 辑软件（如 Windows 附件的“写字板”程序），输 入点的坐标数据，格式为 “点名 ,Y,X,H ”；保存类型为“文本文档”具体见 图 5 （2）用“写字板” 程序打开文本格式坐标数据文件，并打开 T-COM 程序， 将坐标数据文件复制到 T-COM 的编辑栏中 （3）用通讯电缆将全站仪的“ SIG ”口与电脑的串口（如 COM1）相连， 按 MENU — MEMORY MGR. — DATA TRANSFER ，进入数据传 输，先在 “ COMM.PARAMETER ”（通讯参数）中分别设置“PROTOCOL” （议协）为 “ACK/NAK ”；“BAUD RATE ”（波特率）9600 ；“CHAR./PARITY ”( 校检 位)“ 8/NONE ”；“ STOP BITS ”（停止位）“ 1 ”。
图 5 ：编辑上载的数据文件 （4）点击按钮 ， 出现“ Current data are saved as:030624.pts ” 对话框时，点“ OK ”，出现如下图 6 的通讯参数设置对话框按全站仪上的 相 同配置进行设置并选择“ Read text file ”后，点“ GO ”将刚保存的文件 030624.pts 打开，出现 Point Details （ 点描述）对话框 图 6 ：上载的数据文件 (5) 回到全站仪主菜单 MENU 中的 MEMORY MGR. — DATA TRANSFER — LOAD DATA — COORD. DATA 用 INPUT 为上传的坐标 数据文件输入一个文件名后， 点“ YES ”使全站仪处于等待数据状态（ Waiting Data ），再在电脑 Point Details 对话框中点“ OK ” 注：可以直接在 T-COM 软件编辑栏中按“点名,Y,X,H ”的格式编辑待上载 的坐标数据文件 2、全站仪 中数据文件的下载（ DOWNLOAD ） 全站仪中数据文件的下载（ 同上载一样，进行电缆连接和通讯参数的设置点击按钮 ， 设置 通讯参数并选择“ Write text file ”后，再在全站仪上选择下载数据文件的 类型 ( 测量数据文件或坐标数据文件 ) 。
先在电脑上按“ GO ”，处于等待状 态，再在 全站仪上按“确定”，即可将全站仪中的数据下载至电脑出现 “ Current data are saved as 03062501.gt 6 ” 及“是否转换” 时对话框 时，点击“ Cancel ”点击按钮“ ”，将下载的数据文件取名后保存 （保存时下载的测量数据文件及坐标数据文件均要加上扩展名 gt6 ） （六）批 量点的坐标放样 1、放样坐标数据文件的编辑及上载可采用以下两种方法来实现：放样坐标数据文件的编辑及上载可采用以下两种方法来实现： （1）数据通讯 方法按 TOPCON 全站仪与电脑的数据通讯中“电脑中数据 数据通讯方法 文件的上载（ UPLOAD ）”的方法将控制点及待放样点的坐标数据文件（如： ZBSJWJ （坐标数据文件） ）上载至全站仪 （2）坐标输入方法 坐标输入 方法在全站仪上，按 MENU 键（进入主菜单模式）— MEMORY MGR.（内存管 理）— P 。
