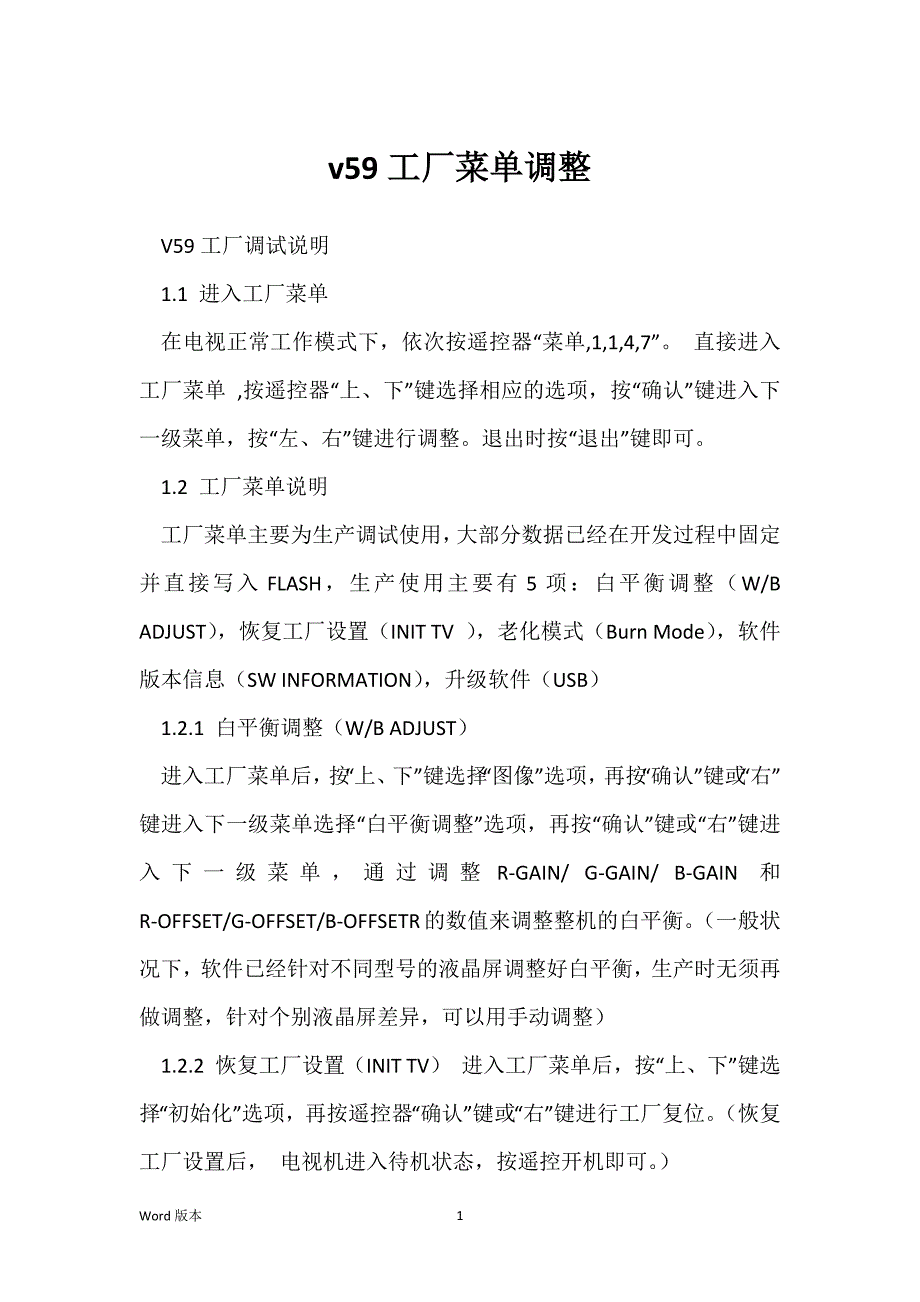

v59工厂菜单调整 V59工厂调试说明 1.1 进入工厂菜单 在电视正常工作模式下，依次按遥控器“菜单,1,1,4,7” 直接进入工厂菜单 ,按遥控器“上、下”键选择相应的选项，按“确认”键进入下一级菜单，按“左、右”键进行调整退出时按“退出”键即可 1.2 工厂菜单说明 工厂菜单主要为生产调试使用，大部分数据已经在开发过程中固定并直接写入FLASH，生产使用主要有5项：白平衡调整（W/B ADJUST），恢复工厂设置（INIT TV ），老化模式（Burn Mode），软件版本信息（SW INFORMATION），升级软件（USB） 1.2.1 白平衡调整（W/B ADJUST） 进入工厂菜单后，按“上、下”键选择“图像”选项，再按“确认”键或“右”键进入下一级菜单选择“白平衡调整”选项，再按“确认”键或“右”键进入下一级菜单，通过调整R-GAIN/ G-GAIN/ B-GAIN 和 R-OFFSET/G-OFFSET/B-OFFSETR的数值来调整整机的白平衡一般状况下，软件已经针对不同型号的液晶屏调整好白平衡，生产时无须再做调整，针对个别液晶屏差异，可以用手动调整） 1.2.2 恢复工厂设置（INIT TV） 进入工厂菜单后，按“上、下”键选择“初始化”选项，再按遥控器“确认”键或“右”键进行工厂复位。
恢复工厂设置后， 电视机进入待机状态，按遥控开机即可 1.2.3 老化模式（Burn Mode） 进入工厂菜单后，按“上、下”键选择“老化模式”选项，再按“确认”键或“右”键即可进入老化模式用按键板关机后，再开机时电视机会自动退出老化模式直接关电源再开机不能退出老化模式） 1.2.4 软件信息（SW INFORMATION） 进入工厂菜单后，按“上、下”键选择“软件信息”选项，再按“确认”键进入下一级菜单可查看“MANTIS NO，屏型号，升级程序名，板卡型号，CHECKSUM”等信息 1. 2. 5升级软件（Software Update） 插入存有软件的U盘，软件的文件名必需是“bin_v59.bin”（U盘必需插在USB端口）按遥控器“菜单”键，再按左、右键选择“设定”，再按“下”键选择“软件升级（USB）”选项，再按“确认”键进入升级提示菜单，再按“左”键确认进行升级升级完成后电视机自动进入待机状态,待机指示灯亮,重新按“待机”键开机 Factory Setting 通用设置 图像 声音 调试 ADC ADJUST EMC SETTING 软件信息 软件升级（USB） 初始化工厂频道 初始化 老化模式 BUILD TIME 2021-03-02 16:52:28 VERSION VERSION ST315A04-1 Bin_v59 BD_VST59_P83X Checksum 通用设置 LVDS MAP Logo Power WHITE PATTERN PWM Hotel Mode DCR 0（如花屏，可调整MAP） 开（可开，关开机LOGO） Last（记忆开机） Off（可设置白，红，蓝，绿等画面） （一般不用设置） 关（默认设置关，可以打开此功能） 开（默认开，动态背光，节能） 图像 背光白平衡调整 效果 Color Setting Luma_other Peaking Setting NR Setting CTI Setting Gamma S_SHAP 白平衡调整 Medium(Warm/User/Cool)可调标，暖，冷TEMPERATURE CPPY ALL（可以把当前通道调整的数值全部COPY到其它通道） RESET（取消当前修改的数值，恢复为默认设置） 效果 MODE PICTURE MODE 对比度 亮度 饱和度 清楚度 色调 电视 标准 对比度、亮度、饱和度、清楚度、色调调整（示例如下） OSD_1 70 OSD_25 84 OSD_50 135 OSD_75 170 OSD_100 190 分别调整在用户菜单中各模拟量在OSD为0,1,25,50,75,100对应的数值 Color Setting ICC BK2B IBC BK1C IHC BK1C 肤色寄存器，一般不用调整 Luma Setting PRE YOffset 0xF0 PRE YGain 0x4A 帮助调整亮度，对比度，饱和度等寄存器 声音 声音模式 音量 Audio Output 可调整EQ 可调整音量曲线，AVC阀值 可调整音量输出大小 声音模式 Sound Mode 标准 EQ500Hz 50 EQ1.5KHz 50 EQ5KHz 50 EQ10KHz 50 RESET SOUND MODE 音量 MODE 电视 AVC Threshold 1A TAB_50 TAB_60 TAB_70 TAB_80 TAB_90 TAB_100 938 954 970 986 1002 1023 调整AVC阀值和音量曲线 Audio Output （可调整喇叭声音大小） SIF OUT 125 SPDIF OUT 181 调试（一般不用调整） QMAP ADJUST Init ALL(WB+ADC) UART DEBUG 无 Timer Test Erase DB bank OFF ADC ADJUST（一般不用调整） AUTO ADC PASS Restor Factory Def.. EMC SETTING（一般不用调整） MIU Enable MIU Span MIU Step LVDS Enable LVDS Span LVDS Step 0 35 20 1 35.0khz 2.00% 7Word版本。
