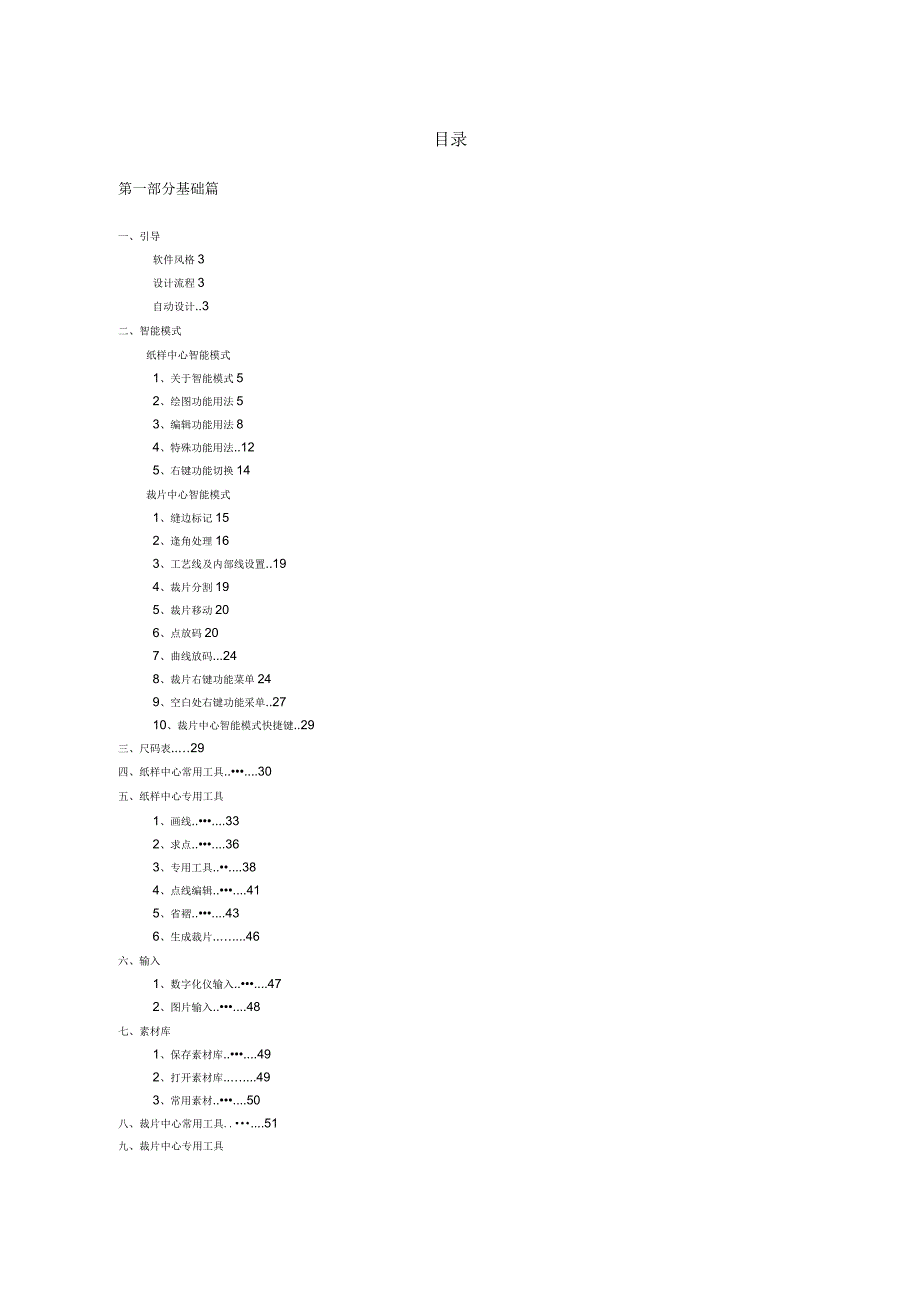

目录第一部分基础篇一、引导软件风格3设计流程3自动设计..3二、智能模式纸样中心智能模式1、关于智能模式52、绘图功能用法53、编辑功能用法84、特殊功能用法..125、右键功能切换14裁片中心智能模式1、缝边标记152、逢角处理163、工艺线及内部线设置..194、裁片分割195、裁片移动206、点放码207、曲线放码...248、裁片右键功能菜单249、空白处右键功能采单..2710、裁片中心智能模式快捷键..29三、尺码表..…29四、纸样中心常用工具..•••....30五、纸样中心专用工具1、画线..•••....332、求点..•••....363、专用工具..••....384、点线编辑..•••....415、省褶..•••....436、生成裁片..…....46六、输入1、数字化仪输入..•••....472、图片输入..•••....48七、素材库1、保存素材库..•••....492、打开素材库..…....493、常用素材..•••....50八、裁片中心常用工具..•••....51九、裁片中心专用工具1、裁片标识,一..…542、工艺线573、裁片分割584、褶辆585、旋转修整606、放码.....60十、系统设置62H^一、排料中心1、设置652、排料673、显示684、检测685、清除686、对条格687、排料报告..698、其它709、待排区操作7110、排料区.7211、混排72十二、打印输出1、绘图仪输出732、切割机输出743、打印机输出75十三、格式转换75十四、快捷键列表77第二部分实战篇一、女短裙79二、女裤83三、女衬衫90第一部分 基础篇博克BOKE智能服装CAD系统是由博克国际（香港）有限公司与美国科研人员合作开发的最新一代智能型服装CAD系统，也是目前智能化程度最高的服装CAD系统。
作为全球最先进的服装CAD系统，其强大的竞争优势表现如下：1、无需选择复杂工具，独创的智能模式可以使用鼠标完成绝大部分操作；2、先进的智能自动放码使放码时间缩短为零，效率提升无与伦比；3、强大的修改功能胜过任何同类产品，具备联动修改、数字化记忆等功能；4、自动设计功能快速自动生成你需要的纸样，节省更多时间；5、更加先进的文件加密方式可以确保您的劳动成果不被盗取；6、先进的自动保存功能，确保您的劳动成果万无一失；7、国际标准的售后服务和快速持续的升级免除您的后顾之忧；8、博克网站提供强大的支持，您可以下载注册版软件和新款纸样，学习，还可以进入博克人才中心寻找需要的技术人才9、最好的性价比让您获得最好的回报自动设计打开软件界面选择进入自动设计中心选择任何一个类型即可以进入其设计中心，比如选择第一个时装，出现在欧码或亚码库里选择任何一个款式，会出现该款式的规格表输入必要尺码后，确定，则该纸样自动完成、智能模式纸样中心智能模式1 、关于智能模式在本系统的主界面中选择“手动设计”进入纸样中心后，系统默认为进入智能模式在智能模式下系统会自动判断操作者的设计意图，根据操作的方式及对象不同，系统会自动实现绘图、编辑等不同的功能。
智能模式中包含了结构设计所需要的绝大部分常用功能，您完全不必选择其它烦琐的工具就能实现所有的操作当然，根据每个人的习惯不同，您也可以选择其它专用工具，您还可以通过按键盘最左上角的Esc键重新进入智能模式，也可以通过系统工具上面的“”按钮进入智能模式2 、绘图功能用法方框：1、空白处左键拖动鼠标即可画出方框2、参数栏内输入相关参数注：从点开始画方框需要按住shift键参数栏参数设置方法如下：如果需要从尺码表内调用公式，就选择，系统会出现，选择必要的公式即可也可以在参数栏直接输入任意所需数值，然后在其后的方框内输入档差（注意：调用公式的无须输入档差），如是不等差档差就选择线上自动捕捉点还可以选择参考比例，比例后面可以加减尾数以下所有部分参数输入方法相同平行线：1、从参考线上左键拖动鼠标至目标侧2、参数栏内输入平行线的根数和间距平行线每次最多100条）直线：1、空白处或点上单击左键确定直线的始端注意：这时可以通过右键切换自由直线与丁字尺2、在空白处或点上再次单击左键确定直线的末端3、右键结束并输入有关数据即可（若结束点在已知点上则不需要输入数据）注意：直线除了可以输入线长和档差外还可以输入直线与水平方向的夹角，也可输入角度放码量。
角度调用公式只修改基码的角度值，不参与自动放码曲线：1、从任一点或空白处单击左键开始绘制曲线2、根据需要移动鼠标并单击左键确定曲线点（可以在空白处或在已知的固定点上）绘制曲线的形状按Z键可以产生转折点3、确定最后一点右键结束注意：绘曲线点的过程中可以直接上取点，也可以直接以某点为中心产生偏移点（需要按住ctrl键求偏移点）线上取点自动以靠近一端开始量取，也可以选择“参考另一端”或“参考附近点”以及“参考指定点”延长线：1、框选需要延长的线段2、在延长一端单击左键，移动鼠标并左键确定即可以画出该线的延长线，或缩进3、输入相关的数据注意：也可以通过线外的任一点绘制该线的平行线曲线的延伸线为该端点的切线12相似线：A）1、点击键盘上的E键，点选参考线2、点选对应始端3、点选对应末端；右键退回智能模式注意：参考线红色标记的点为始端，始末端可以事先定好，也可以直接上选取1238) 相似曲线也可以作用于已有的曲线，用法如下：1 、点击键盘上的E键，点选参考线2 、+Ctrl点选另一曲线靠近参考端垂线：1、通过线外一点开始后，将鼠标放在需要垂直的线上，点击键盘上的T键，即可画出该线的垂线2、若从线上某点开始，先左键单击该点，然后将鼠标放上点击键盘上的T键，然后移动鼠标画该线的垂线。
切线：A)由已知点开始取曲线的切线1 、点击已知点2 、光标移到目的曲线上按‘R键12B)由曲线开始取切线1 、曲线上按'R键2 、连到点、线、或任意处单击左键偏移点：1、从已知点开始按住左键拖动鼠标即2、分别输入水平竖直或点距的偏移量注意：系统默认为设置“横向纵向”的偏移量，可以通过选择设置“点距横向”以及“点距纵向”设置不同方式的偏移量交叉线：1、从已知点开始按住左键拖动鼠标至点或线2、输入线上点的数据(若至点则不必输入数据)注意：系统默认水平竖直线Alt+左键拖动则是竖直水平线12线上点：1、上单击左键2、输入距离参考点的长度注意：线上取点自动以靠近一端开始量取，也可以选择“参考另一端”或“参考附近点”以及“参考指定点”等分：等分线：1、光标放上按需要的等分的数字即可等分曲线上两点间的线：1、 点选起始点2、 光标放上按需要的等分的数字3、 点选结束点等分两点之间：1、点选开始点2、光标放在结束点上，按数字键即可12交点：按住X键分别单击两相交的线相交前相交后单圆规：1、单击某已知点2、移动鼠标至目标直线上，按右键3、输入点到线的长度数据123双圆规：1、单击某已知点2、移动鼠标至另一点上，按右键。
3、移动鼠标至目标位置单击左键4、输入两半径的长度1 234画圆：按O键画圆移动光标点左键，输入参数Shift+O画椭圆移动光标点左键，输入参数3、编辑功能用法曲线调整：1、右键单击需要调整的线2、左键拖动调整点或任意点即可调整曲线的形状3、空白处点右键确认注意：拖动任意处可以增加调整点，点上双击可以将曲线点改为转折点，调整点上点右键可以取消调整点按住ctrl键的同时点击线可以增加调整点（无须拖动）调整线时按S键可以显示曲线的线长数据以及调整点到两端点连线的垂直长度也可通过控制点的相对移动数值进行调整曲线注：修改曲线时，显示曲线点移动坐键数字横向及纵向为相对于原始点的位移，垂直数据为相对于两端连线的绝对距离修改数据：1、在对象上单击右键2、修改相应的数据注意：按住ctrl键，右键可以拖动需要修改的对象调整线长：1、框选参考线2 、按住Ctrl键点选调整线靠近移动端3、选择不同的调整方式，输入相关数据并确定注意：可以分别选择等长、差值以及斜度三种不同的调整方式也可选择移动方式端点连线”功能：曲线沿两端连线的延长线方向调整线切割：1、按住Q键的同时点选切割线2、按住Q键的同时点选被切割线保留端。
注意：可以连续切割多条线线拼接：按住P键分别点选两条有公共交点的线段即可线打断：1、点选H键（注意按一下即松开）2、在需要断开的线上点左键3、输入相关的数据即可以线上点断开时，点H键后，点选点，点选线即可画螺旋线：当光标在点上或任意位置按“L”键则弹出对话框，填写相应参数即可量角器功能：操作方式如下：1 、点选圆心；2 、按下参考点拖动光标；3 、输入相应参数选取编辑：连续框选（系统默认为压框选）或第一条线框选以后点选对象结束后右键，出现以下功能选项：生成裁片：按顺序所选中的线条自动生成裁片注意：系统会提示选择内部线，点选或框选以后右键结束（如果没有内部线就直接按右键），然后进行裁片信息的设置内部线自动加剪口”选项：若内部线的端点在边沿上，则自动加剪口自由平移：将对象移动到任意位置定量平移：将选中的部分移动一定的大小用于修改板图大小注：当有辅助线时沿线平移点平移：分别选择图上任一点和该点移动目标点，则该图按照指定的点进行移动点平移后，对应点自动粘合在一起，如果不要粘合则按住ctrl关联复制：复制一个同样的图形，与原图形有关联非关联复制：复制一个同样的图形，与原图形没有关联水平对称：水平对称复制一个与原图相同的图形，与原图没有关联。
竖直对称：竖直对称复制一个与原图相同的图形，与原图没有关联区域复制：复制一个封闭的框选区域区域复制要像生成裁片的方式选线旋转复制：先选择旋转中心，然后拖动任一点进行旋转对称复制：点选对称轴或对称点即可注意：连续选择两点即认为两点连线为对称轴，若在点上单击两次为以该点对称平移复制：分别选择选择图形上的一点和平移后的对应点即可假缝复制：分别选择被复制的一点、复制到的对应点；被复制的另一点与该点的对应点即可注意：旋转复制、对称复制、平移复制以及假缝复制的线为黄色，会随着原来线形的变化而变化修改线型：可以将选中的线形修改为虚线、波浪线等曲线控制点：设置该曲线控制点的个数泡泡袖：见特殊功能用法 省转移：见特殊功能用法 加省山：见特殊功能用法 角连接：框选需要角连接的直线；右键，选择角连接即可框选直线选择角连接结果接角圆顺：依次框选拼接线；依次框选缝合线；右键，选择接角圆顺；调整拼接曲线形状，右键确1框选拼接线2框选缝合线3调整曲线形状求交点：框选需要相交的线段；右键，选择“求交点”即可外公切线、内公切线：1、框选两圆上可做公切线的圆弧2、右键菜单中选择“外公。
