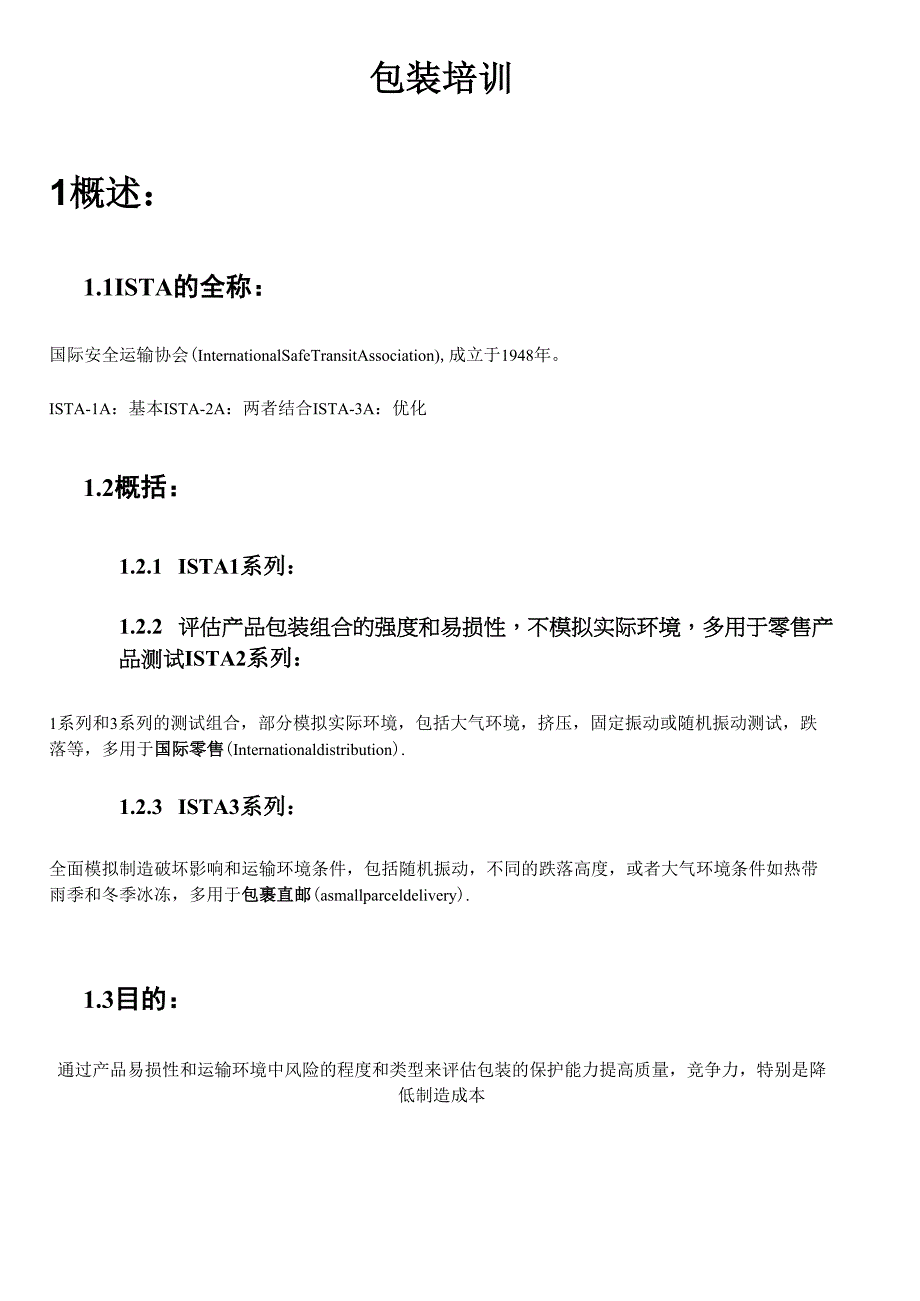

包装培训1概述：1.1ISTA的全称：国际安全运输协会(InternationalSafeTransitAssociation),成立于1948年ISTA-1A：基本ISTA-2A：两者结合ISTA-3A：优化1.2概括：1.2.1 ISTA1系列：1.2.2 评估产品包装组合的强度和易损性，不模拟实际环境，多用于零售产品测试ISTA2系列：1系列和3系列的测试组合，部分模拟实际环境，包括大气环境，挤压，固定振动或随机振动测试，跌落等，多用于国际零售(Internationaldistribution).1.2.3 ISTA3系列：全面模拟制造破坏影响和运输环境条件，包括随机振动，不同的跌落高度，或者大气环境条件如热带雨季和冬季冰冻，多用于包裹直邮(asmallparceldelivery).1.3目的：通过产品易损性和运输环境中风险的程度和类型来评估包装的保护能力提高质量，竞争力，特别是降低制造成本2测试程/J主要是2A标准的内容2.1ISTA-2A标准出货的个体独立包装重量小于等于1501b(68kg)Tipi：如果这个包装在一个很明显的货盘(用于装载或搬运货物的垫子)上，重量大于1001b(45kg)的话，测试按照2B或3E。
Tip2:需要关注“产品损坏的容许量”和“包装的降级接受”(ProductDamageTolerance&PackageDegradationAllowance)：是什么造成的产品损坏？什么样的损坏是可接受的？测试结论中确定产品适当的方法和可接受的产品状况Tip3：样品必须是现在实际使用的包装和产品，并且是没有测试过的；如果不是目前使用的，那替代品则必须和实际的尽可能一样Tip4：一个样品进行所有的测试(Onesampleisrequiredforthetestsinthisprocedure)Tip5：测试前，如果送外检测，请在样品包装上再加一个包装，进行保护2.2测试步骤：总体来讲，2A的测试包括：1，环境2，潮态3，挤压4，振动5，跌落6，振动在进行测试之前：2) 首先，当你拿到一个包装，要对包装外观编1到6号面(标准包装而言)1)将最小宽的面正对自己编号如图(定义：面，边，角)：更新日期：08.9.24其次，问包装工程师要包装信息表，其中包含:包装的重量，尺寸等等，例如：ZL-0717包装信息PackingMethod包装方法黄板箱Others其它方法InsertMaterial包装材料纸卡Giftboxstrength彩盒素材强度lbs/inchMasterCartonstrengt主箱素材强度h44lbs/inchQuantitySubmitted提交数量3Quantitypercarton每箱数量1OuterDimension外箱尺寸495x345x220mmGrossWeight毛重9.4kgCountryofOrigin产地CHINACountryofDestination销售地USAstackheight堆咼102.2.1. 环境预处理：在实验室环境条件下放置6小时，进行预处理。
2.2.2. 环境（有时我们也叫包装的老化）:设定条件时间（小时）温度（°C）潮态（％）1冰冻或冬季72-29不控制2冷冻72585±53控制温度722350±54热带（湿）723885±55热带（湿）再沙漠（干燥）72再638再6085±5再30±56沙漠或夏季7250不控制7用户定义极限高72基于已知的条件8用户定义极限低729用户定义循环72在以上挑选一个，我们选第4条：热带（湿）也就是控制温度和潮态：38°C,85%**注意点**：完成此项测试后，尽可能快的进行下一步测试2.2.3.挤压：单位：牛N,千克kg,（磅lb）第一，挤压有两种：挤压测试系统和负重（我们也叫静压）第二，包装重量用Wt表示，堆高S,修正因子FF的选择：范围3〜6；在运输过程中包装堆叠入库存放超过24小时的，最小选5；否则，最小选4第三，我们采用负重测试，负重的计算：Wt*（S-1）*F包装重量*堆高-1*系数第四，时间是1个小时**注意点**：在进行挤压测试时，关于包装盒损坏对结果的判定：1）在运输过程中产品包装入库存放，堆积的时间超过24小时的，包装盒损坏可能导致堆叠的失败，这样的情况下，包装盒损坏就可以认为测试失败；2）如果堆积的时间不超过24小时，在所有的测试后，根据所定的“产品的损坏容许”，测试的样品是OK的，是没有损坏的话，这样的情况，包装盒损坏也是允许的。
3）具体还是要看可接受的包装状态完成后，OK的话就继续下一步2.2.4.振动：第一，振动有两种：一个是随机振动（Random），一个是固定位移振动（Fixeddisplacement）第二，我们采用后者，固定位移振动第三，准备工具：金属片，厚0.06in（1.5mm）,宽2inches（50mm）,长不定（方便）第四，将包装的面3放在振动测试台上，固定包装时不限制它垂直方向，然后在其振动方向留1in（2.5mm）的位移空间第五，振动频率的选择：金属片在包装的最长边能顺畅的通过第六，时间的计算：共14200次，根据频率算出时间（min分钟）时间（min）=14200/频率（cpm）**注意点**:如果频率是Hz为单位，cpm=60*Hz在测试进行一半的时间时：1）如果包装的尺寸能在振动测试台上水平旋转90度，那就旋转90度继续完成下一半的振动;2）如果不行，那就旋转180度继续完成下一半测试2.2.5.跌落:第一，要知道包装的重量，根据重量选择跌落的高度包装重量范围（kg）跌落咼度（mm）0WWtV1097010WWtV1981019WWtV2866028WWtV4551045WWtV68310第二，步骤如下:步骤定位描述1角最容易破损的面3的角，如果不知道就测角2-3-52边从角发射出去的最短边3边从角发射出去的中长边4边从角发射出去的最长边5面最小的面6面对侧的最小面7面中等大小的面8面对侧的中等大小面9面最大的面10面对侧的最大面就是我们常说的1角3边6面。
2.2.6.振动：测试方法同2.2.4,需要注意的是：测试时间有可能不同，因为频率可能不同3测试完成后:3・1•标志:国际安全运输协会的标志ISTA测试通过认可的标志TRANSITTESTED牝IWTERNA1ONftLSftFETRANSITA33CCIAriOhHlfJ-JjCiJIlliLKTiHliHMEm□□口□口呼刑lArwyW孔rwi自耳粘撷闭史rnmptiiaipniauriifiiEiKnflnH^iir-MinLMinhLMdcyrlffh.3.2.报告:PackageTestReport—ZL0723・doc3.3.后续:如果涉及以下方面，需要重新进行测试:1）Product产品：设计，尺寸/重量，材料等2）Process加工：制造/组装，供应，运输等3）Package包装：结构，尺寸/重量，材料，部件等为了保证产品包装质量，通过测试的，还是需要经常再进行测试验证4其他：4.1. ISTA-1A标准，及其与2A的区别：4.1.1. 测试步骤（内容）：2A有六大步骤，那么1A只有两步：振动和跌落4.1.2.振动：1）1A选用的是固定位移振动，方法同2A：共14200次，根据频率算时间。
2）用随机振动（Random）代替固定位移振动的话，标准用1G,而不是1A4.1.3. 跌落：1）方法是一样的：1角3边6面2）高度不同：包装重量范围（kg）跌落咼度（mm）2A1A0WWtV1097076010WWtV1981061019WWtV2866046028WWtV4551031045WWtV68310200从上表可以看出，1A的跌落高度要比2A的低4.1.4. 挤压：因为在1A中并没有挤压测试，如果要做挤压，那么最小挤压值的计算根据1CISTA-3A标准4.2.1.包装重量限值：1A和2A是小于等于68kg；与之区别的3A则是70kg（原因：4.2.2. 包装的分类：标准包装（Standard）小包装（Small）:体积V13000cm3，最长边W350mm,重量W4.5kg平包装（Flat）：最短边W200mm,长于最短边的边要有4条或更多，体积213000cm3延长包装（Elongated）:最长边2900mm,其他边W最长边的20%我们公司的包装一般都属于标准包装4.2.3.标准包装的测试：步骤：1）环境预处理）控制环境--可选（第5步））跌落（9次）：3边2角2边2面4）振动（加和不加顶部负载的随机振动））振动（真空的随机振动）--可选）跌落（8次）：3边3角2面5补充：除ISTA-2A的标准以外，一些客户要求的特别测试程序:5・1・VAX：包装跌落S11跌落次数：11次（2角3边6面）步骤如下：2角：两个对角1、2（一般选择比较脆弱，比较易碎的角）3边：短边3,中边4,长边56面：角2的对面6,—圈过来分别是面7，8，9,再两个大面10，115.1.2.高度:包装重量（kg）跌落高度（cm）0-9.54769.55-18.636118.64-27.7246>27.7331由上表可以看出，跌落高度的标准是参照ISTA-1A。
5.1.3. 特别不同处：冷冻：-5°C的环境下，放置最少5小时后再进行跌落测试5.1.4.判定合格的标准：出现下列情况判定为不合格：1）产品不能操作，不能使用2）会导致客户投诉的损坏，如：附件破损，机壳破碎等另外：1）记录包装盒的损坏2）用户容易更换的附件或尘桶等的分离不认为是失败的5.2. 6边+2个对顶点Royal（德国）参照2A的高度TEK企标：参照ISTA-1A和ISTA-2A欧洲HOOVER跌落高度：1米跌落步骤：1）角1，边2，面3，面42）打开检查（可选）3）无损坏，边5，面6，面7，面8Eur-Pro方法：参照ISTA标准的方法：1角3边6面高度：包装重量（lb）跌落咼度（inches）0-213021-412441-611861-10012100-1508同ISTA-1A的标准5.3. IMETEC：包装的重量（kg）跌落的高度（mm）0-1080010-2060020-3050030-4040040-503006总结VAX：1A的高度（2角3边6面）Eur-Pro：1A的高度Royal：2A的高度US-Royal和US-HOOVER：ISTA-2A全套EN-HOOVER：1米，特殊1Imetek：特殊。
