风力发电机结构介绍

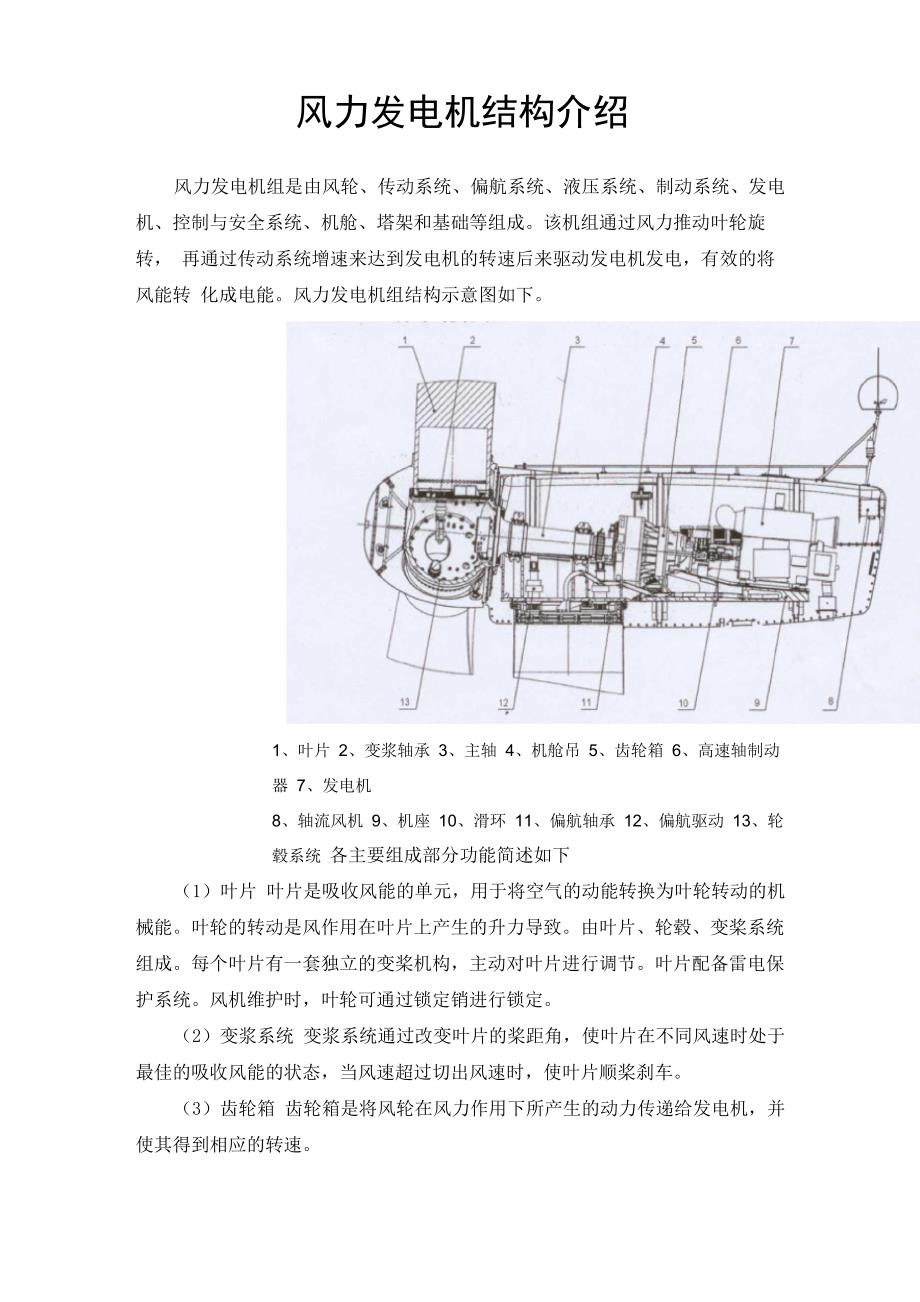

风力发电机结构介绍风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电 机、控制与安全系统、机舱、塔架和基础等组成该机组通过风力推动叶轮旋转， 再通过传动系统增速来达到发电机的转速后来驱动发电机发电，有效的将风能转 化成电能风力发电机组结构示意图如下1、叶片 2、变浆轴承 3、主轴 4、机舱吊 5、齿轮箱 6、高速轴制动器 7、发电机8、轴流风机 9、机座 10、滑环 11、偏航轴承 12、偏航驱动 13、轮毂系统 各主要组成部分功能简述如下（1）叶片 叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机 械能叶轮的转动是风作用在叶片上产生的升力导致由叶片、轮毂、变桨系统 组成每个叶片有一套独立的变桨机构，主动对叶片进行调节叶片配备雷电保 护系统风机维护时，叶轮可通过锁定销进行锁定2）变浆系统 变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于 最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车3）齿轮箱 齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并 使其得到相应的转速4）发电机 发电机是将叶轮转动的机械动能转换为电能的部件明阳1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子 回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节5） 偏航系统 偏航系统采用主动对风齿轮驱动形式，与控制系统相配合， 使叶轮始终处于迎风状态，充分利用风能，提高发电效率同时提供必要的锁紧 力矩，以保障机组安全运行6） 轮毂系统 轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各 种载荷，然后传递到发电机转动轴上轮毂结构是3个放射形喇叭口拟合在一起 的7） 底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子 等组成通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、 变浆系统总成MY1.5s/se型风电机组主要技术参数如下：（1） 机组：机组额定功率：1500kw机组起动风速：3m/s机组停机风速： 25m/s机组额定风速： 10.8/11.3 m/s（2） 叶轮：叶轮直径：82.6m叶轮扫掠面积：5316m2叶轮速度：17.4rpm叶轮倾角： 5o叶片长度：40.25m叶片材质：玻璃纤维增强树脂（3） 齿轮箱：齿轮箱额定功率：1663kw齿轮箱转速比：100.48（4） 发电机：发电机额定功率：1550kw发电机额定电压：690v发电机额定电流：1120A 发电机额定频率：50Hz 发电机转速：1750rpm 发电机冷却方式：空-空冷却 发电机绝缘等级：H级主刹车系统： 变浆制动 二级刹车系统：圆盘制动器（5） 塔架： 塔架型式：直立三段锥形塔架塔架高度：61830mm 塔架底部直径：4200mm塔架重量：107t（6） 偏航系统型式：主动对风齿轮圆盘星形驱动（7）控制器型式：PLC TwinCAT。
