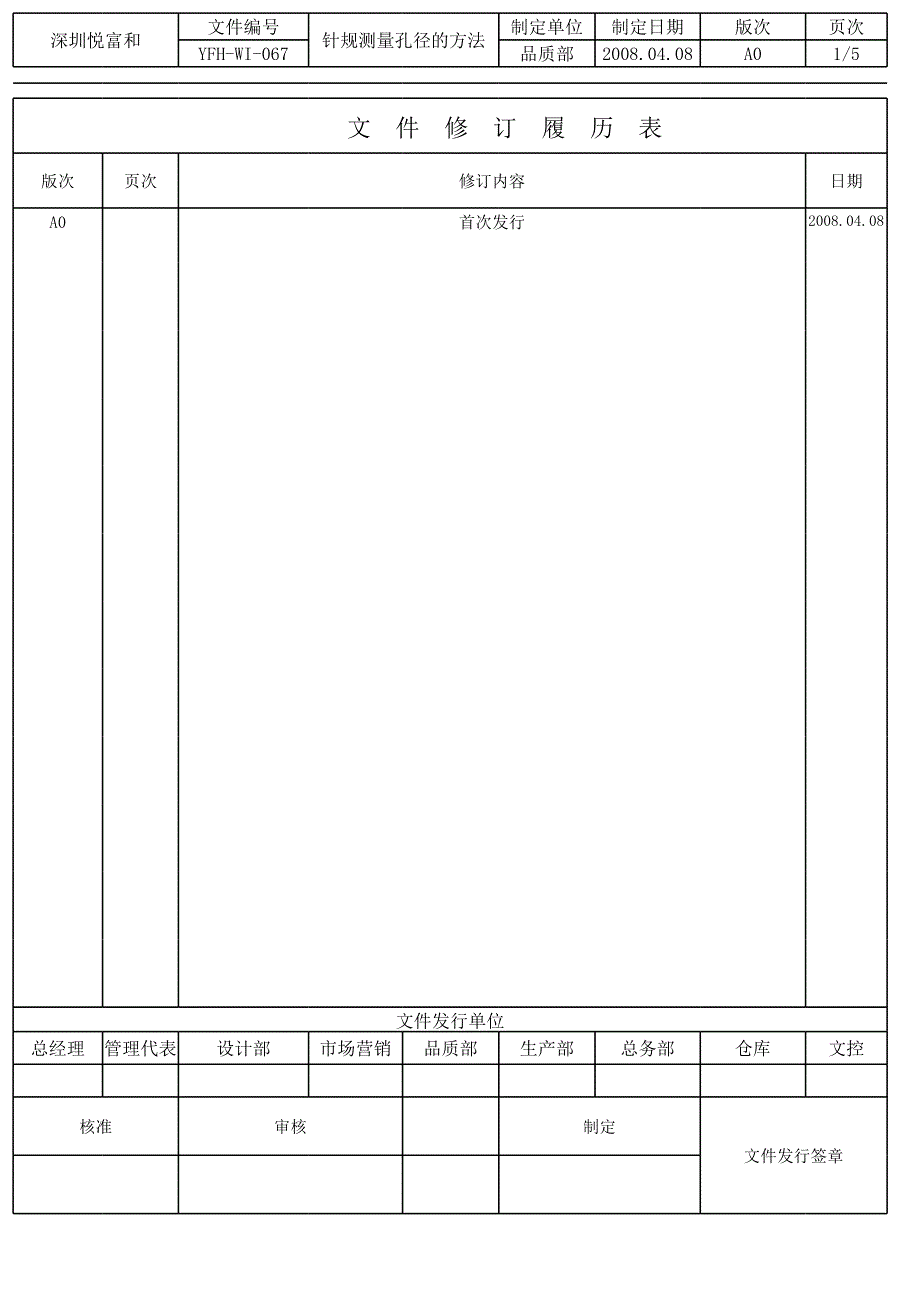

文件编号 制定单位 制定日期 版次 页次YFH-WI-067 品质部 2008.04.08 A0 1/5版次 页次 日期A0 2008.04.08总经理 管理代表 设计部 市场营销 品质部 生产部 总务部 仓库 文控针规测量孔径的方法深圳悦富和文 件 修 订 履 历 表修订内容首次发行文件发行单位制定文件发行签章核准 审核文件编号 制定单位 制定日期 版次 页次YFH-WI-067 品质部 2008.04.08 A0 2/5规范针规测量孔径的方法，提高测量结果的准确性适用于一般孔径的测量方法，有特殊要求除外1.孔的分类及测量工具在塑胶及板金制品中，常见内孔主要有：圆孔、长圆孔、盲孔（螺丝孔）2.针规的使用方法3.各类孔径的作用及测定和判断方法3.1圆通孔类作用：此类孔常用于装配定位，铆接轴类配件（板金件）等测量及判定方法例： 3.5±0.05孔径a:下限判定（入值）b.上限的判定（止值）2.2当待测孔径较大而单根针规不可测量时，可以用两根针规拼在一起来测量，但这时必须确记，孔径的实际值应该是用装拼后针规在孔内全区域测量时的最小值深圳悦富和 针规测量孔径的方法1、目的：2、适用范围：当 3.45的针规能自由通过或通过后被卡住时则OK（如图3-1-a），如果 3.45的针规能进入孔内，但在底部被挡住时（如图3-1-b），轻轻敲动部品，如针规又能继续通过时也判定此孔OK；如果不能继续下落时，判定此孔NG；但还需仔细观察针规的进入情况，看是否因为孔底批锋原因引起；如果因有批锋引起孔径偏小，还必须追加一个避开批锋的测量值，其孔的入值为通到批锋处的最大值，以供作为修模与否的参考。
2.4型检定测量孔径时，一般需采用间隔值为0.01mm规格的针规来测量3、作业内容：2.3当待测部品较小而孔径又会因针规的自重放入产生变形时，采取部品去套针规方法测量板金的翻遍孔等，测量孔径的工具一般有：卡尺、孔径千分尺、针规、工具显微镜、三次元等而我们在实际测量中从工具的测量精度及操作的方便性考虑，一般采用针规测量2.1 将针规垂直放入待测孔中，然后松手，用针规的自重测量，根据针规进入孔时的入止情况，判断孔径的合格与否；3 文件编号 制定单位 制定日期 版次 页次YFH-WI-067 品质部 2008.04.08 A0 3/5当 3.55的针规能自由通过或通过后被卡住时则孔径NG（如图3-1-c），不能通过时则OK（如图3-1-d）例： 3.5±0.053.45 3.45 3.55OK NG NG OKa b c d图3-13.2长孔类测量及判定方法：方法与圆通孔的测定及判定方法相同3.3盲孔类（螺纹孔）作用：此类孔常用于打螺丝或装配轴类配件用孔测量及判定方法：a:图面未注明有效深度的孔径：加力0.1kg例： 3.5±0.053.45 3.45 3.55 3.551mm 1mm 1mm 1mm空气OK NG OK NGa b c d e图3-2针规测量孔径的方法深圳悦富和作用：此类孔常用于装配定位，它们一般的作用部分只为宽度方向，所以我们测定此类型孔径时宽度方向需要全域测量一般情况下，如果图面没有标明孔径的有效范围时，测定其根部和口部的数值，以便反映其锥度。
测量口部时针规进入1mm以上的最大值为入值，进入（如图3-2-a，b）1mm以下的最小值为止值（如图3-2-b,c）；另外测量此类孔的根部时因为孔的另一端是为封闭状态，当针规放入时会因为来不及排空孔内的空气而影响针规的进入，如遇到此情况时可以用手轻轻在针规顶上施加约0.1kf的力，如果感到无明显针规与孔壁摩擦的感觉而进到孔底部时，也判断此针规为孔根部的入值，如果有摩擦则为止值（如图3-2-e）NG NG 文件编号 制定单位 制定日期 版次 页次YFH-WI-067 品质部 2008.04.08 A0 4/5b:图面注明孔径有效深度时：例：测量 3.5±0.05（有效8mm)的孔例：下图3-3为 3.5±0.05孔的测量及判断方法：例： 3.5±0.05钢尺3.45 3.45 3.55 3.558mm 8mm 8mm 8mmOK NG OK NGa b c dc：孔深的测量PGCBA图3-4图3-3首先准备一根与待测孔深的孔径稍小一点的针规，再用卡尺测好针规长度B并归零，然后将针规插入被测孔内，用卡尺的段差尺或深度帮测量凸出针规的高度C，其读数的绝对值即为被测孔的深度A，如下图3-4所示：深圳悦富和 针规测量孔径的方法一般情况下，因为盲孔都比较深，而在实际使用中只能用到孔的一部分，也即是有效深度（有效范围）。
所以测量这类孔径时只需测量口部和有效深度处的孔径但此时所说的有效深度必须作为最小容许尺寸进行测量判断，例：如图面规定有效深度为8mm时，那么此孔从口部到口部往下8mm以上都必须在公差之内测量孔的口部时，针规进入1mm以上的最大值为入值，进入 1mm以下的最小值为止值，再测量出使用之针规的长度（50mm),然后再钢尺（50-8=42mm处）用油性笔划一横线将针规放入孔中，然后用钢尺竖放于孔端，当针规顶端距钢尺所画横线下方最小距离的针规规格为该孔的入值，针规顶端距所画线上方最小距离的针规规格为孔止值3 42mm 42mm 42mm 42mm 文件编号 制定单位 制定日期 版次 页次YFH-WI-067 品质部 2008.04.08 A0 5/53.4板金翻边孔（仅适用于自攻丝或打螺纹之底孔）例： 3.5±0.05 OK OK NG OK通端 通端 止端 止端图3 -5深圳悦富和 针规测量孔径的方法作用：此类孔通常为自攻丝或宫螺纹之底孔，在冲压成型中其先端都容易产生披锋，而在实际使用上一般无影响，所以我们在测量此类孔的通端值时需避开批锋测量，止端为不进入根部尺角以外为止值。
