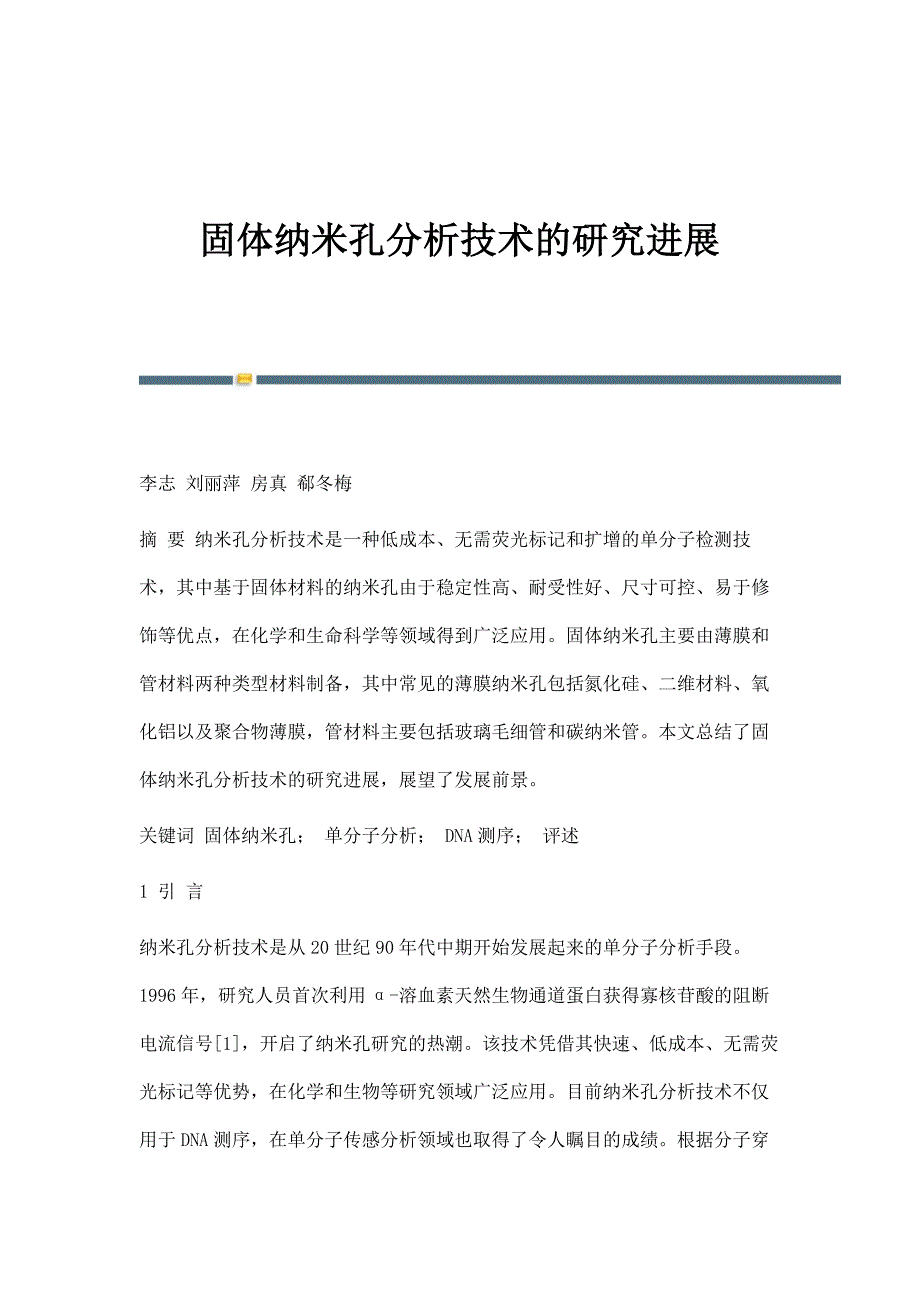

固体纳米孔分析技术的研究进展 李志 刘丽萍 房真 郗冬梅摘 要 纳米孔分析技术是一种低成本、无需荧光标记和扩增的单分子检测技术，其中基于固体材料的纳米孔由于稳定性高、耐受性好、尺寸可控、易于修饰等优点，在化学和生命科学等领域得到广泛应用固体纳米孔主要由薄膜和管材料两种类型材料制备，其中常见的薄膜纳米孔包括氮化硅、二维材料、氧化铝以及聚合物薄膜，管材料主要包括玻璃毛细管和碳纳米管本文总结了固体纳米孔分析技术的研究进展，展望了发展前景关键词 固体纳米孔； 单分子分析； DNA测序； 评述1 引 言纳米孔分析技术是从20世纪90年代中期开始发展起来的单分子分析手段1996年，研究人员首次利用α-溶血素天然生物通道蛋白获得寡核苷酸的阻断电流信号[1]，开启了纳米孔研究的热潮该技术凭借其快速、低成本、无需荧光标记等优势，在化学和生物等研究领域广泛应用目前纳米孔分析技术不仅用于DNA测序，在单分子传感分析领域也取得了令人瞩目的成绩根据分子穿过纳米孔时产生的特征性阻断电流信号，可实时获取待测物的结构、组成、尺寸、电荷、构象以及与其它分子相互作用的动力学信息多种生物膜蛋白，包括气单胞菌溶素（Aerolysin）[2，3]、耻垢分支杆菌（MspA）[4]、大肠杆菌细胞溶素A（ClyA）[5]、铁异羟肟酸提取组分 A（FhuA）[6]、噬菌体phi29 DNA-装配马达[7]和超稳定蛋白1（SP1）[8]等都已被用于构建生物纳米孔道，极大地拓宽了生物纳米孔传感技术的应用范围，已有相关文献对其进行了综述介绍[9-11]。
随着微加工技术的迅速发展，研究人员分别以氮化硅[12，13]、石墨烯[14，15]、氧化铝[16]、聚合物薄膜[17]、玻璃毛细管[18]、碳纳米管[19]等为材料，成功制造了固体纳米孔由于材料不同，制备固体纳米孔的方法也不同，常用的主要有离子束雕刻[20]、电子束钻孔法[21]、原子层沉积法[22]和径迹刻蚀法[23]等，对此Dekker[24]、Matile[25]和Li[26]等都做过较为全面的文献综述本文主要总结了近年来常用的固体纳米孔的种类及在DNA测序和生物传感中的应用研究进展2 固体纳米孔的种类及应用研究进展固体纳米孔因其稳定性高、耐受性好、尺寸可控、易于修饰等优点，被广泛用于DNA测序研究以及核酸、蛋白质、小分子等的单分子检测目前，固体孔主要由薄膜和管型两种不同类型的材料制备而成2.1 薄膜纳米孔薄膜材料由于具有特殊的界面结构，成为制备固体纳米孔的优良材质，常用的薄膜材料包括氮化硅、二维材料、氧化铝以及聚合物薄膜等2.1.1 氮化硅 2001年，Golovchenko课题组首次使用离子束在氮化硅（Si3N4）薄膜上制备出固体纳米孔[20]，并应用于DNA分子检测，打开了固体纳米孔检测技术的大门。
他们首先在自支撑的氮化硅薄膜反面通过反应离子刻蚀制造一个碗型的凹槽，再使用带反馈控制的Ar+离子束从正面减薄凹槽区域，直到薄膜击穿形成纳米孔，孔径约为60 nm，进一步利用氩离子束辐射能够将孔径收缩至1.8 nm氮化硅纳米孔因具有结构致密、疏水性、化学稳定性好、介电常数大等优良特性，已被广泛用于DNA[27]和microRNA识别[28，29]、修饰碱基区分[30]、DNA-蛋白质复合物过孔动力学研究[31]、蛋白质过孔行为分析[32]以及核小体亚结构检测研究[33]2010年，Wanunu等[21]使用电子束曝光和SF6等离子干法刻蚀的方法制造出厚度仅为6 nm左右的SiN薄膜，其上包含一个直径为3 nm的纳米孔，成功实现了对microRNA的特异性识别随后该课题组进一步制造出厚度5～8 nm的SiNx薄膜，纳米孔的直径介于0.8～2.0 nm之间，实现了poly（dA）30、poly（dC）30和poly（dT）30的有效区分[34]最近，Long课题组可控制备了直径< 2 nm 的SiNx纳米孔道，并获得了单个DNA 发夹结构的纳米孔道特征解链信号[35]，证明所制备的SiNx 纳米孔检测灵敏度与α-溶血素生物纳米孔相当。
Plesa等[13]利用SiN纳米孔道实现了单链DNA和打结的单链DNA、环状DNA和打结的环状DNA的高灵敏分辨，根据DNA穿越纳米孔时的特征电流信号，能够识别任意长度的线性或环状DNA内部的节点（图1），为研究长链DNA的拓扑结构开拓了新思路2.1.2 二维材料 二维材料得益于其原子级厚度的优势，成为制造纳米孔的理想材料典型的二维材料主要包括石墨烯、氮化硼、二硫化钼等石墨烯薄膜是一种具有独特电子和机械性能的单层碳原子层[36，37]，厚度与DNA分子链中相邻碱基之间的距离（约0.34 nm）相当，因此成为纳米孔测序技术中的首选材料2010年，Golovchenko[38]、Dekker[39]和Drndic[40] 3个课题组开始了利用石墨烯纳米孔检测双链DNA的工作，发现通过石墨烯纳米孔的离子电流基底噪声较大，使用原子层沉积技术在石墨烯纳米孔表面沉积氧化鈦能够有效提高石墨烯纳米孔检测的信噪比进一步， Schneider等[41]通过在石墨烯表面自组装亲水物质从而阻止石墨烯对单链DNA的吸附，实现了单链DNA的检测但是，目前纳米孔用于DNA测序存在巨大的挑战，一方面DNA分子在纳米孔内的迁移速度太快，高达0.01～1.00 μs/碱基[15]； 另一方面，石墨烯纳米孔表现出很高的1/f噪音[42]，无法实现单个碱基的精确分辨。
为了解决上述问题，很多研究者寻找纳米孔测序的新途径最近，Dekker课题组制备了短而窄的石墨烯纳米带（30 nm × 30 nm），其上包含一个5 nm的纳米孔，通过分析石墨烯纳米孔的平面电流信号（非传统的离子电流信号），研究了DNA分子穿过纳米孔的行为（图2）[43]，这种方法能够获得较大范围的电流信号，促进高带宽检测，从而克服传统方法由于带宽过低而难以捕捉到快速过孔的电流信号的问题此外，氮化硼和二硫化钼等新兴二维材料相继被开发Liu等[44]首先在氮化硼薄膜上使用聚焦电子束制备出直径5 nm的纳米孔），用于双链DNA分子的检测，灵敏度比SiN纳米孔更高，空间分辨率与石墨烯纳米孔相当Liu等在二硫化钼薄膜上制造出直径5 nm的纳米孔，分析了具有丰富二级结构的λ-DNA分子的过孔行为，表现出比传统SiNx 更高的灵敏度[45]Feng等[46]进一步在单层二硫化钼上制备出直径2.8 nm的纳米孔，通过控制液体的粘度梯度降低DNA穿越纳米孔的速度，从而实现了对poly（dA）30、poly（dC）30、poly（dG）30和poIy（dT）30 4种不同核苷酸的分辨这些二维材料在生物分子识别方面表现出相当高的检测精度，但如用于DNA测序，仍需进一步研究探索。
2.1.3 氧化铝 多孔氧化铝是一类应用广泛的无机阵列纳米通道，一般通过阳极氧化法制备，即将铝片置于酸性电解液中，控制一定的电压、电流条件使其电解形成阳极氧化铝薄膜通过调节电解液的种类及浓度、温度、氧化时间及氧化电压， 可调节多孔氧化铝通道的孔径它不仅能够作为模板合成多种纳米孔道阵列，也可通过修饰功能分子模拟生物体系，用于生物小分子、有机大分子、DNA和蛋白质的检测研究[16，47，48]Gao等[49]以阳极氧化铝（AAO）为模板，在限域纳米孔道内修饰了分散的金纳米颗粒，产生“双面神”结构环，利用该结構环可识别链状DNA分子的单碱基错配最近，Xia的课题组利用阳极氧化铝纳米孔，通过可控的电子束蒸发技术喷镀金和钛，形成不同金属修饰界面，用于区域化（孔道表面、孔道内壁、孔道表面&孔道内壁）组装DNA功能分子，构建了一类ATP分子响应性纳米孔道，通过测量跨膜离子电流和电解电流信号，系统研究了不同区域功能分子对离子门控的贡献程度（图3）[50]，为利用纳米孔道开展跨膜离子传输、限阈空间电化学、生物逻辑门以及纳米生物传感器件研究提供了新思路2.1.4 聚合物薄膜 聚合物纳米孔具有良好的生物兼容性，而且孔内表面的活性有机基团能够作为多种分子的结合位点，极大地促进了对纳米孔道功能化修饰的研究。
常用的聚合物材料有聚对苯二甲酸乙二醇酯（PET）、聚碳酸酯（PC）和聚酰亚胺（PI）径迹刻蚀技术适于多种聚合物材质，首先利用高能重离子辐照穿透聚合物膜产生潜在径迹，继而采用化学刻蚀该区域得到纳米孔，纳米孔的几何形貌受刻蚀条件的控制，通过改变实验条件，可得到圆柱形、锥形和双锥形等不同形状的纳米孔[51]Jiang的研究组通过调整离子轰击强度、腐蚀液与阻蚀液的比例以及引导电流和刻蚀时间、刻蚀温度等条件，在PET和PI等高分子材料薄膜上制备出了多种不同形貌的纳米孔道[52]，并进行功能化修饰，建立了K+＼[53]、Zn2+[54]、Hg2+[55]等不同金属离子驱动的仿生人工纳米通道平台Ali课题组将铁-三联吡啶配合物共价修饰到PET纳米孔道的内表面，基于乳清蛋白和金属离子之间的特异性作用，实现了乳铁蛋白的高灵敏、高特异性检测（图4）[56]，建立了一种基于金属离子亲和性的生物分子识别新方法Liu等[57]制备了DNA超级三明治结构，并将其修饰在PET纳米孔道内部，构筑了可以同时检测目标核酸和小分子的双检测平台，DNA分子的检测限达10 fmol/L，小分子（ATP）的检出限达1 nmol/L（图5），能够满足复杂生物样本的检测需求。
2.2 管材料纳米孔 近年来，利用管材料制备纳米孔的研究发展迅速，其中玻璃毛细管凭借其化学稳定性高、加工成本低、表面容易改性等优点，备受研究者的青睐此外，文献也报道了一些基于碳纳米管的纳米孔的研究2.2.1 玻璃毛细管 使用激光加热拉伸技术，可以利用玻璃毛细管加工出直径介于几纳米到几百纳米的纳米通道，通过改变加热温度、时间、拉力等参数能够调控其直径2010年，Steinbock等[58]制备出45 nm的玻璃毛细管并首次用于检测双链DNA的折叠状态Chen等[59]在长链DNA内部的特定位置修饰链霉亲和素，DNA分子穿过玻璃纳米孔时产生特征性的电流信号，以此确定DNA内部的特定序列元件的位置Tiwari 等[60]在玻璃纳米孔内壁修饰带负电的神经球蛋白（hNgb）， hNgb与带正电的细胞色素c反应引起电流改变，从而研究蛋白质间的相互作用Sze等[61]制备了直径约16 nm的玻璃纳米孔，基于λ-DNA的特殊结构引入适配体形成DNA载体探针，同时检测人血清中3种蛋白质最近，Long课题组突破纳米孔道的传统概念，利用锥形玻璃纳米孔进行了一系列开创性研究将“界面动态电荷传递过程”限域在单独一个纳米孔道内，构建了单个“双极电活性纳米孔道界面”[62]。
以纳米孔道尖端限域空间为模板，将“电化学过程”限域在单个纳米孔道内，通过“化学-电化学”制备的策略，构建了含有电活性尖端的无线限域纳孔电极（图6）[63]，单个无线限域纳孔电极具有孔尖电荷极化增强效应，显著提升了分析物与纳米电极间的动态相互作用能力进一步将电活性基团引入纳米孔电极的尖端，有效调控电极界面极化电场，建立了纳米孔电极孔尖离子流增强机制，将细胞内重要氧化还原分子的微弱法拉第电流转化为纳米孔道孔尖电荷密度的实时变化过程，获得了极易分辨的离子流增强时序信号，从而实现了单个活细胞内电子传递载体还原型辅酶Ⅰ（NADH）的高选择性、高灵敏度测量（图7）[64]，为在单细胞水平揭示单个氧化还原代谢分子及信号分子作用机制提供了新的测量方法2.2.2 碳纳米管 碳纳米管是管状的纳米级石墨晶体，由单层或多层石墨片围绕中心轴按一定的螺旋角卷曲而成基于碳纳米管的天然管道结构，Wu课题组[19，65]将直径1～2 nm、长度5～10 nm的超短单壁碳纳米管稳定地插入到磷脂双层膜中，构建了一种基于超短碳纳米管的新型纳米孔传感器（图8），该传感器具备碳纳米管的独特的物理。
