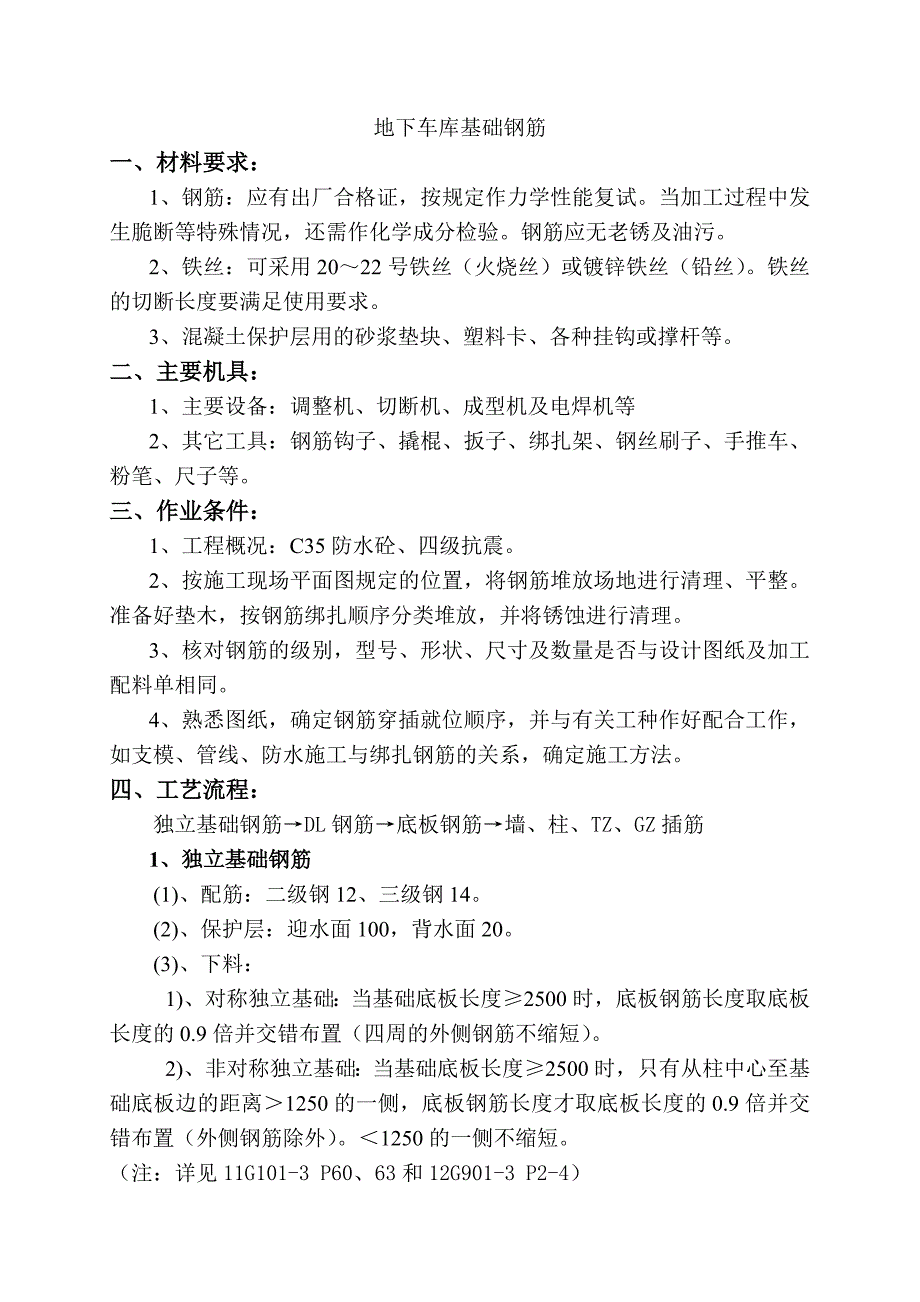

地下车库基础钢筋一、 材料要求：1、 钢筋：应有出厂合格证，按规定作力学性能复试当加工过程中发生脆断等特殊情况，还需作化学成分检验钢筋应无老锈及油污2、 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）铁丝的切断长度要满足使用要求3、 混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等二、 主要机具：1、 主要设备：调整机、切断机、成型机及电焊机等2、 其它工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等三、 作业条件：1、 工程概况：C35防水砼、四级抗震2、 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理3、 核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同4、 熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法四、 工艺流程：独立基础钢筋→DL钢筋→底板钢筋→墙、柱、TZ、GZ插筋1、 独立基础钢筋(1)、 配筋：二级钢12、三级钢142)、 保护层：迎水面100，背水面203)、 下料：1)、 对称独立基础：当基础底板长度≥2500时，底板钢筋长度取底板长度的0.9倍并交错布置（四周的外侧钢筋不缩短）。
2)、 非对称独立基础：当基础底板长度≥2500时，只有从柱中心至基础底板边的距离＞1250的一侧，底板钢筋长度才取底板长度的0.9倍并交错布置（外侧钢筋除外）＜1250的一侧不缩短注：详见11G101-3 P60、63和12G901-3 P2-4）(4)、 绑扎要求：1)、 双向钢筋布置：长向在下，短向在上基础四周外侧的第一根钢筋的起始位置为距离基础外边线≤1/2该钢筋间距，且≤752)、 网片采用满扎2、 地梁（DL）钢筋：(5)、 配筋：主筋为三级钢25，箍筋为二级钢10，腰筋为14、16、186)、 保护层：迎水面50，背水面207)、 主筋锚固：1)、 锚固长度：lae＝ζaela＝ζaeζalab＝1×1×32d＝800；2)、 锚固长度从柱边算起8)、 腰筋锚固、搭接长度：均为15d（注：详见11G101-3 P73）9)、 底部非贯通筋纵筋的长度：当配置不多于2排时，自支座边向跨中伸出ln/3（ln取两边较大一跨的净跨长度值）注：详见11G101-3 P33 第4.4.1条）(10)、 主筋连接：1)、 连接形式：采用Ⅱ级直螺纹连接2)、 连接部位：上部筋在支座两侧1/4ln范围内，下部筋在跨中1/3ln范围内。
注：详见11G101-3 P79）3)、 二级接头时，接头率应≤50％；三级接头时，接头率应≤25％；一级接头时，接头率可100％机械连接的连接区段长度为35d（35×25＝875）11)、 箍筋要求：1)、 箍筋弯钩的平直长度取10d和75中较大值2)、 箍筋弯钩可在四角的任意部位箍筋的布置形式及纵筋在箍筋内的位置详见12G901-3 P1-13～1-153)、 箍筋加密范围为底部非贯通纵筋的长度范围注：详见11G101-3 P72图示意）4)、 腰筋拉钩间距为非加密区箍筋间距的2倍，由2排时，上下交错布置拉钩同时勾住腰筋和箍筋3、 防水底板钢筋：(1)、 配筋：主筋为三级钢14双向双层拉通布置2)、 保护层：迎水面50，背水面153)、 锚固长度：laE＝ζaEla＝ζaEζalab＝1×1×448＝4484)、 钢筋连接：1)、 采用搭接连接，接头率应≤50％搭接长度llE＝ζllaE＝1.4×448＝628，钢筋搭接处应用铁丝在中心及两端扎牢绑扎搭接连接的连接区段长度为1.3ll（1.3×628＝817）2)、 连接部位：上部筋在支座两侧ln/4范围内，下部筋在跨中ln/3范围内。
注：详见11G101-3 P79）(5)、 钢筋绑扎：1)、 划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，靠近梁边的第一根钢筋距基础梁边为1/2板筋间距且≤75注：详见11G101-3 P79）2)、 先铺底板下层钢筋上下网片同一层面交叉钢筋的上下位置，当设计有要求时，按设计当无要求时，短跨方向筋置于板厚外侧，长跨方向筋置于板厚内侧（即先铺短向钢筋，再铺长向钢筋详见12G901-3 P3-36）保护层用砂浆垫块，按每1m左右距离梅花型摆放如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小，甚至砂浆垫块可改用铁块代替3)、 马镫筋采用φ14，间距1000，梅花型布置4)、 在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋网片采用满扎如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移4、 柱筋：(1)、 配筋：主筋为三级钢16、18、20、22、252)、 保护层：室内柱为20mm，地下室外墙柱迎水面50，背水面203)、 锚固长度：分别为512、576、640、704、8004)、 当基础高度＜1400时，钢筋全部伸至基础底面，且角部钢筋弯≥150且6d的水平钩（同时要满足锚固长度，11G101-3 P59的要求为≥0.6labE）；当基础高度≥1400时，角部钢筋伸至基础底面且水平弯折≥150且6d，其余钢筋满足锚固长度即可。
5)、 主筋连接：连接部位应避开柱的加密区，接头采用电渣压力焊，接头率应≤50％6)、 箍筋加密范围：柱下部为净高的1/3，柱上部为净高的1/6，且≥500mm7)、 绑扎要求：1)、 当插筋的保护层＞5d时，柱在基础内设间距≤500，且不少于2道的稳定箍筋（仅设外箍），上面第一道箍筋距基础顶面100；当插筋的保护层≤5d时，柱在基础内设间距≤500，且不少于2道的稳定箍筋（仅设外箍），上面第一道箍筋距基础顶面100，另外增加锚固区横向箍筋，此筋应满足直径≥d/4（d为插筋最大直径），间距≤10d（d为插筋最小直径）且≤1002)、 柱筋插至基础板底钢筋网上其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位3)、 当同一组内复合箍筋各肢位置不对称时，沿柱竖向相邻两道箍筋应交错放置见11G101-3 P67 第2条）(8)、 详细做法参照11G101-3 P595、 构造柱(1)、 配筋：主筋为4根二级钢10、箍筋为φ6@2002)、 保护层：20mm(3)、 锚固长度：27d＝270mm(4)、 搭接长度：1.4×270＝378(5)、 绑扎要求：6、 墙筋：(1)、 配筋：竖向主筋为三级钢14、18、25。
水平筋为二级钢12拉钩为φ6@6002)、 保护层：下室外墙迎水面50，背水面20每隔1m左右垫块3)、 锚固长度：分别为448、576、8004)、 地下室外墙的外侧钢筋，应全部伸至基础底部，且水平弯折≥150；抗拔桩上承台对应的墙，承台范围内的墙筋应全部伸至承台底面且水平弯折≥150；其它部位的墙内侧插筋当基础高度＜1400时，全部伸至基础底面，且角部钢筋弯≥150的水平钩，角部以外的满足锚固长度即可；（注：以上插筋应全部满足锚固长度5)、 主筋连接：竖向筋采用电渣压力焊，水平筋采用搭接，接头率≤50％连接部位见11G101-1 P776)、 绑扎要求：1)、 当插筋的保护层＞5d时，基础内设间距≤500，且不少于2道的水平筋与拉钩，上面第一道距基础顶面100；当插筋的保护层≤5d时，基础内设间距≤500，且不少于2道的水平筋与拉钩，且增加水平筋，此筋应满足直径≥d/4（d为插筋最大直径），间距≤10d（d为插筋最小直径）且≤1002)、 外墙外侧底部非贯通筋与贯通筋采用“隔一布一”的方式见11G101-1 P20）3)、 绑扎墙筋时应搭临时架子，不准蹬踩钢筋筋插至基础板底钢筋网上。
其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位墙、柱插筋与底板上、下筋要固定绑扎牢固，确保位置准确，混凝土浇筑前应有专人检查修整4)、 外墙转角处做法见下图：5)、 先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志6)、 墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其塔接长度及位置要符合设计图纸及施工规范的要求7)、 如有双排钢筋，双排筋之间应绑间距支撑或拉筋，以固定钢筋间距支撑或拉筋可用6或8钢筋制作，间距1m左右，以保证双排钢筋之间的距离8)、 为保证门窗洞口、预埋管件、预留洞口等标高位置正确，在洞口竖筋上划出标高线门窗洞口要按设计要求绑扎过梁钢筋，锚入墙内长度要符合设计要求9)、 详细做法参照11G101-3 P58五、 质量要求1、 主控项目：(1)、 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必须符合设计要求和施工规范的规定2)、 箍筋弯钩角度135°和平直长度10d，弯弧内直径≥4d2、 一般项目：(1)、 钢筋表面必须清洁，带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋，严禁按原规格使用2)、 同一纵向受力钢筋不宜设置两个及以上接头，接头末端至钢筋弯起点的距离应≥10d。
3)、 气压焊接头外观质量：a、接头处轴线偏移e≤0.15d且≤4mm当大于上述值，但小于0.3d时，可加热校正当大于0.3d时，应切除重焊b、接头处的弯折角≤3°，当大于规定值时，应重新加热矫正c、墩粗直径dc应≥1.4d，不合格时应重新加热墩粗d、墩粗长度lc≥1.0d，且凸起部分平滑，当小于规定值时，应重新加热墩长4)、 电渣压力焊接头外观质量：a、四周包凸出钢筋表面的高度应≥4mmb、钢筋与电极接触处，应无烧伤缺陷c、接头处的弯折角≤3°d、接头处轴线偏移e≤0.1d且≤2mm5)、 绑扎钢筋网：长、宽±10；网眼尺寸±20(6)、 绑扎骨架：宽、高度±5；长度±10(7)、 受力钢筋：间距±10；排距±5(8)、 受力钢筋保护层：基础±10；梁、柱±5；墙、板±39)、 绑扎箍筋横向间距：±20(10)、 预埋件：中心线位移5；平高差+3，0六、 本工艺标准应具备以下质量资料：1、 钢筋出厂质量证明书或检验报告单2、 钢筋力学性能复试报告3、 进口钢筋应有化学成分检验报告和可焊性试验报告国产钢筋在加工过程中发生脆断、焊接性能不良和力学性能显著不正常时，应有化学成分检验报告4、 钢筋焊接接头试验报告。
5、 焊条、焊剂出厂合格证6、 钢筋分项工程质量检验评定资料7、 钢筋分项隐蔽工程验收记录。
